一、產品定位與核心功能

DDC50S-21Y-1200是一款雙向高壓直流型電源電涌保護器，專為1200V DC工業級供電系統設計，適用于LPZ1-LPZ2防護層級（如工業電機驅動、儲能電站輸入端、軌道交通牽引供電等場景）。其核心功能包括：

• 全向浪涌防護：支持正負極雙向浪涌抑制，有效應對雷擊、靜電放電（ESD）及操作過電壓。
• 超高能量吸收能力：采用雙級壓敏電阻（MOV）與氣體放電管（GDT）協同架構，最大能量吸收值達400J，可抵御高達21kA（8/20μs）的瞬態沖擊。
• 智能狀態監測：集成故障指示燈與可選遙信模塊，實時反饋SPD失效狀態，降低運維成本。

二、技術亮點與參數優勢

1. 精準適配高壓直流系統

   • 標稱放電電流（Iimp）：21kA（雙向），滿足IEC 61643-22標準對高壓直流SPD的嚴苛要求。
   • 電壓保護水平（Up）：≤1.5kV（@21kA），顯著降低殘壓對工業設備的威脅。
   • 持續工作電壓（Un）：1200V DC，適配電機驅動器、儲能逆變器等高功率場景。

2. 超寬電壓適應性與可靠性

   • 耐受暫態過電壓：支持TOV-5s（2000V）和TOV-120min（3000V），適應極端電網波動與設備啟停沖擊。
   • 低導通電阻：<0.1mΩ，靜態功耗＜0.05W，長期運行無額外能耗損耗。

3. 模塊化與綠色設計

   • 采用標準化35mm導軌安裝，支持并聯擴容，靈活適配不同功率需求。
   • 符合RoHS環保指令，無鉛化工藝，助力工業綠色轉型。

4. UL與CE雙認證強化安全

   • 通過UL 1449-2nd Edition（RU標識）和CE認證，滿足北美及歐洲市場對高壓直流SPD的安全性能要求。

三、典型應用場景

• 工業電機驅動：保護變頻器、伺服系統等設備免受開關浪涌或雷擊沖擊。
• 新能源儲能：光伏電站、儲能電池組輸入端防護，抵御雷擊與電網波動。
• 軌道交通：牽引供電系統、信號電源防護，保障列車運行安全。
• 高壓直流輸電：換流站設備輸入端防護，降低操作過電壓對關鍵設備的損害。
• 醫療設備：符合IEC 60601-1標準，用于MRI、手術室設備等高精度醫療電源系統。

四、安裝與維護指南

1. 安裝要求

   • 接線規范：正極（+）與負極（-）獨立接入，避免極性反接。
   • 接地要求：PE接地線截面積≥6mm2，接地電阻＜4Ω，確保浪涌能量快速泄放。
   • 分級防護：建議前端搭配Type 1（如金屬氧化物避雷器）形成多級防護體系。

2. 日常維護

   • 狀態監測：每月檢查指示燈狀態，紅色常亮表示SPD失效，需立即更換。
   • 定期測試：每年使用專業儀器驗證標稱放電電流與能量吸收性能，確保防護有效性。

五、合規性與認證

DDC50S-21Y-1200嚴格遵循IEC 61643-22（直流型SPD）、GB/T 18802.26（中國標準），并通過CE、UL 1449-2nd Edition（RU認證），滿足全球工業級市場準入要求。

結語
DDC50S-21Y-1200直流電源電涌保護器以“超能防護、綠色高效”為核心，為1200V高壓直流系統提供了高可靠解決方案。無論是應對極端天氣威脅，還是保障工業設備在復雜電網環境中的穩定運行，選擇DDC50S-21Y-1200，即是為關鍵資產筑起了一道堅不可摧的“安全屏障”。

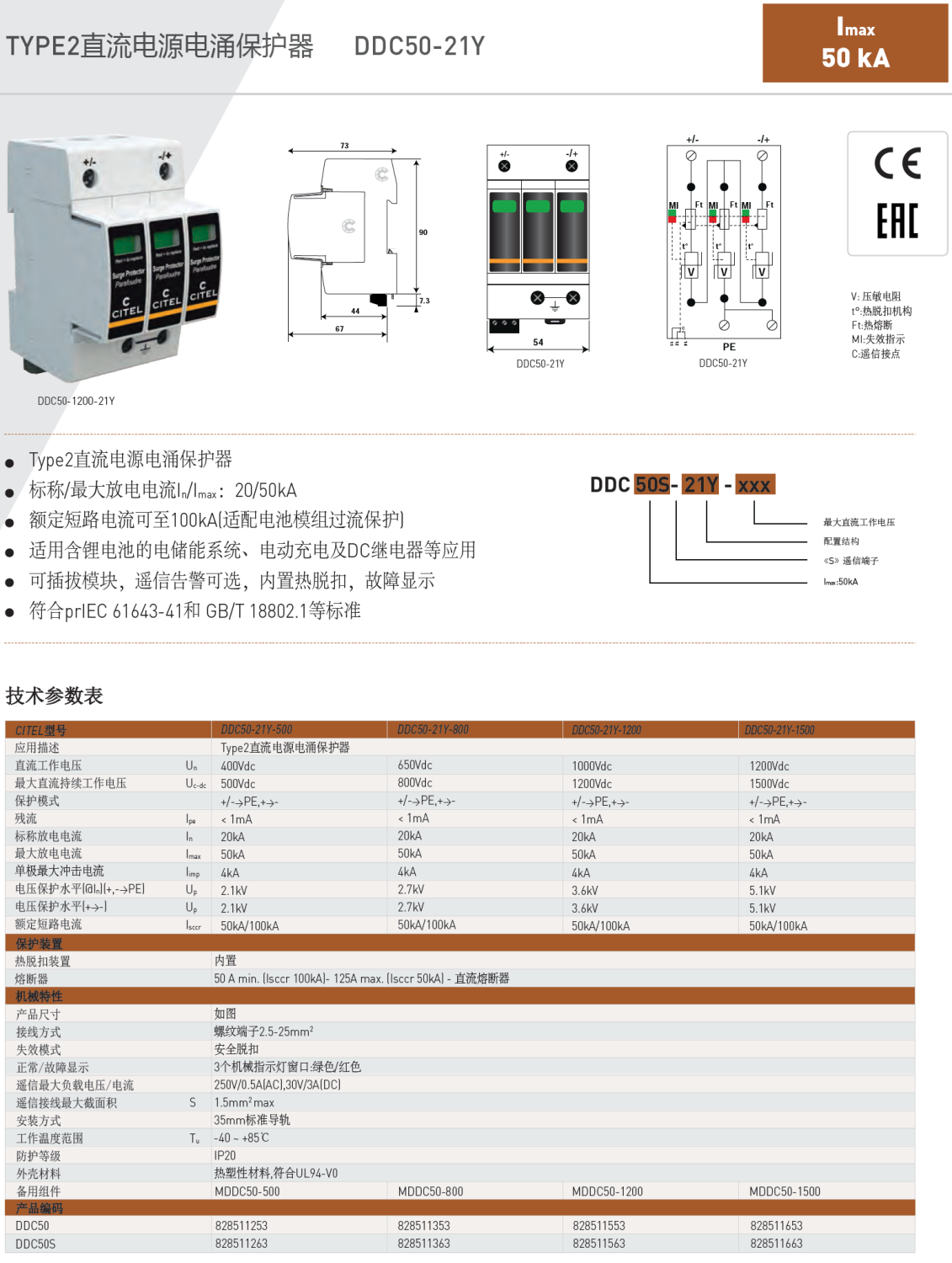

產品型號：

DDC50-21Y-500，DDC50-21Y-800，DDC50-21Y-1200，DDC50-21Y-1500

DDC50S-21Y-500，DDC50S-21Y-800，DDC50S-21Y-1200，DDC50S-21Y-1500

MDDC50-500，MDDC50-800，MDDC50-1200，MDDC50-1500
