一、產品定位與核心功能

DS253VG-690/WD是一款三相交流電源電涌保護器，專為**工業級（690V/50Hz）**供電系統設計，適用于LPZ0-LPZ3全防護層級。其核心功能包括：

• 三相全向防護：支持L1/L2/L3三相及中性線（N）的浪涌抑制，應對雷擊、靜電放電（ESD）及操作過電壓。
• 超高能量耐受：采用雙級壓敏電阻（MOV）與氣體放電管（GDT）協同架構，最大標稱放電電流（Iimp）達25kA（10/350μs），能量吸收值超1500J，可抵御極端雷擊沖擊。
• 智能狀態監測：集成故障指示燈與遙信模塊，實時反饋SPD失效狀態，降低運維成本。
• 緊湊型設計：標準35mm導軌安裝，兼容塔基變流器柜、機艙控制柜等場景。

二、技術亮點與參數優勢

1. 精準適配工業級供電系統

   • 電壓保護水平（Up）：≤1800V（@25kA），顯著降低殘壓對精密設備的威脅。
   • 持續工作電壓（Un）：690V/50Hz，適配風電變流器、工業電機等典型需求。
   • 等電位連接設計：通過金屬結構與接地系統深度耦合，確保雷電流快速泄放。

2. 多級防護架構

   • Type 1防護（前端GDT）：快速導通雷擊電流至接地，保護主電路免受直接沖擊。
   • Type 2+3防護（后端MOV）：精準鉗制殘壓，確保設備在復雜電網環境中的穩定性。

3. 智能化運維支持

   • 支持RS485/Modbus協議，可集成至工業自動化系統（如PLC、SCADA），實現遠程監控與故障預警。
   • 熱插拔結構設計，支持不間斷供電更換模塊，提升運維效率。

三、典型應用場景

• 工業配電系統：保護PLC、變頻器、電機等設備免受雷擊與操作過電壓損害。
• 智能建筑：為數據中心、樓宇自控系統（BAS）提供二級防護，確保關鍵設備穩定運行。
• 醫療設施：適配MRI、CT等高精度醫療設備供電，防止浪涌導致的數據丟失或設備故障。
• 新能源基礎設施：風電變電站、光伏逆變器前端防護，抵御電網波動與雷擊風險。

四、安裝與維護指南

1. 安裝要求

   • 接線規范：三相獨立接入，中性線（N）與地線（PE）分開連接；前端需串聯Type 1 SPD（如CITEL氣體放電管）。
   • 接地要求：PE接地線截面積≥25mm2，接地電阻＜4Ω（高土壤電阻率地區需額外降阻措施）。

2. 日常維護

   • 每月檢查指示燈狀態，紅色常亮表示SPD失效，需立即更換。
   • 每半年使用專業儀器驗證標稱放電電流（Iimp）與能量吸收性能。

五、合規性與認證

DS253VG-690/WD嚴格遵循IEC 61643-11（Type 1+2+3復合型）、GB 18802.1及UL 1449-2nd Edition（RU認證），滿足全球工業與建筑電氣安全準入要求。

結語
DS253VG-690/WD交流電涌保護器以“三相高能防護、智能運維、場景適配”為核心，為工業、建筑及高敏感設備提供了全方位的電源安全解決方案。無論是應對極端天氣威脅，還是保障復雜電網環境中的設備穩定運行，選擇DS253VG-690/WD，即為關鍵電力鏈路筑起一道可靠的安全屏障。

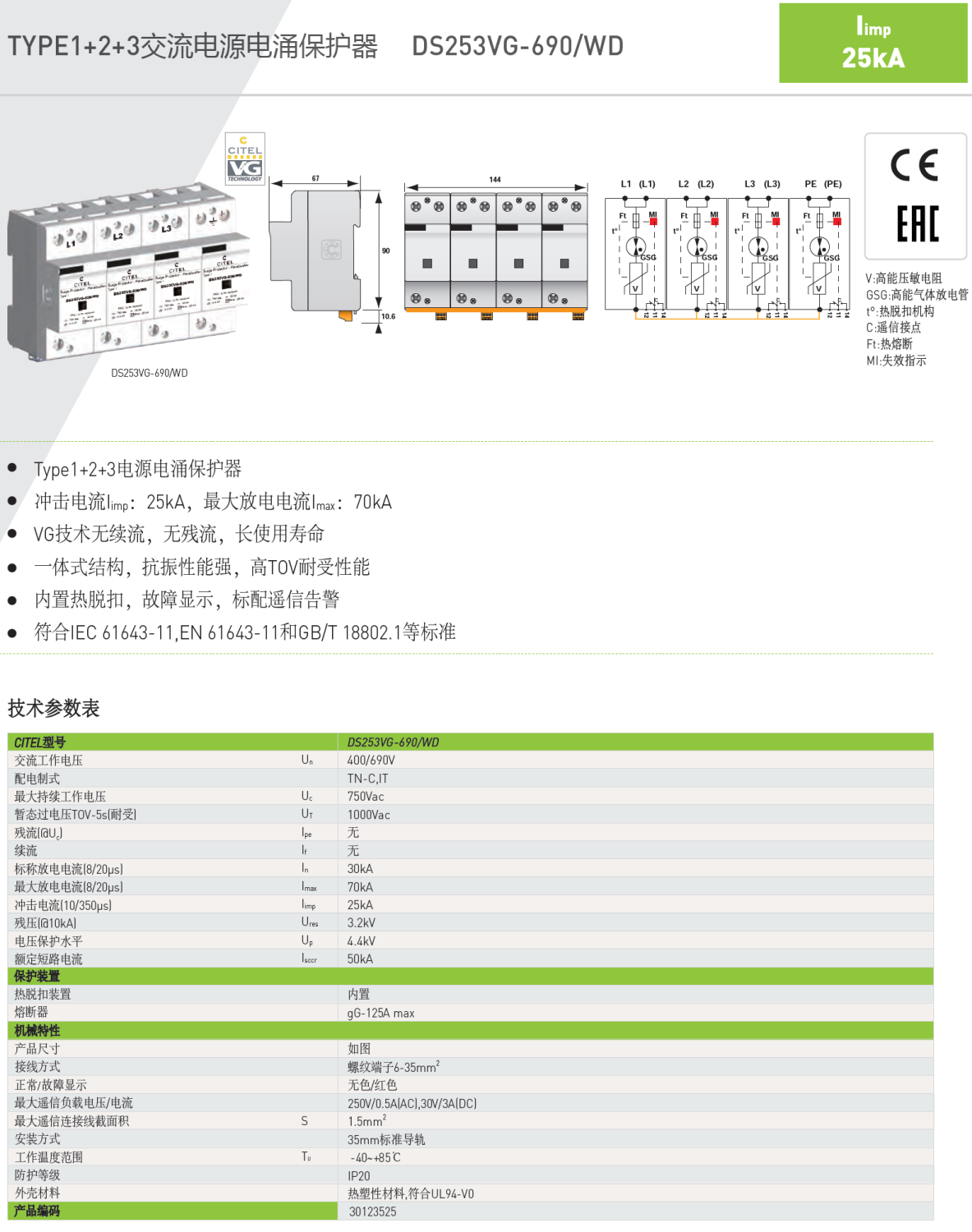

產品型號： DS253VG-690/WD
