產品概述

DS134RS-320/G高能型電源電涌保護器（SPD）是CITEL西岱爾公司研發的Type1+2級復合防護設備，專為低壓配電系統的直擊雷與感應雷防護設計，適用于工業、商業及公共設施的電力系統核心設備保護。該產品最大持續運行電壓（Uc）為320V AC，標稱放電電流（In）達20kA（8/20μs波形），最大放電電流（Imax）為50kA，雷電沖擊電流（10/350μs）達12.5kA，電壓保護水平（Up）≤1.25kV（L/N模式），能夠快速泄放高能浪涌電流，保障后端設備安全運行。其模塊化設計適配35mm導軌安裝，支持熱插拔維護與遠程狀態監控，顯著提升運維效率。

核心功能與技術優勢

1. 多級復合防護能力
   DS134RS-320/G采用壓敏電阻（MOV）與氣體放電管（GDT）的復合技術，支持差模（L-N）與共模（L/N-PE）雙重保護模式，覆蓋單相或三相四線系統的多路徑浪涌沖擊。其雷電沖擊電流（10/350μs）達12.5kA，工頻續流遮斷能力（Ifi）為25kArms，可應對直擊雷與感應雷的高能沖擊，同時抑制電網操作過電壓。

2. 智能化安全運維設計

   • 可插拔模塊：支持帶電狀態下快速更換故障模塊，維護時無需斷電，減少系統停機時間；

   • 故障指示：內置熱脫扣裝置與色標狀態窗口（正常為白色，故障為紅色），結合遙信觸點輸出，實現本地與遠程雙重告警，便于實時監控設備健康狀態；

   • 滅弧技術：全密封設計消除電弧隱患，確保極端工況下的安全性。

3. 環境適應性與標準化認證

   • 符合IEC 61643-11、GB/T 18802.1等國際標準，適配TN-S、TT、IT等多種接地系統，兼容230/400V AC電網制式；

   • 工作溫度范圍覆蓋-40℃至+80℃，外殼采用UL94-V0級阻燃材料，IP20防護等級，適用于極端工業環境。

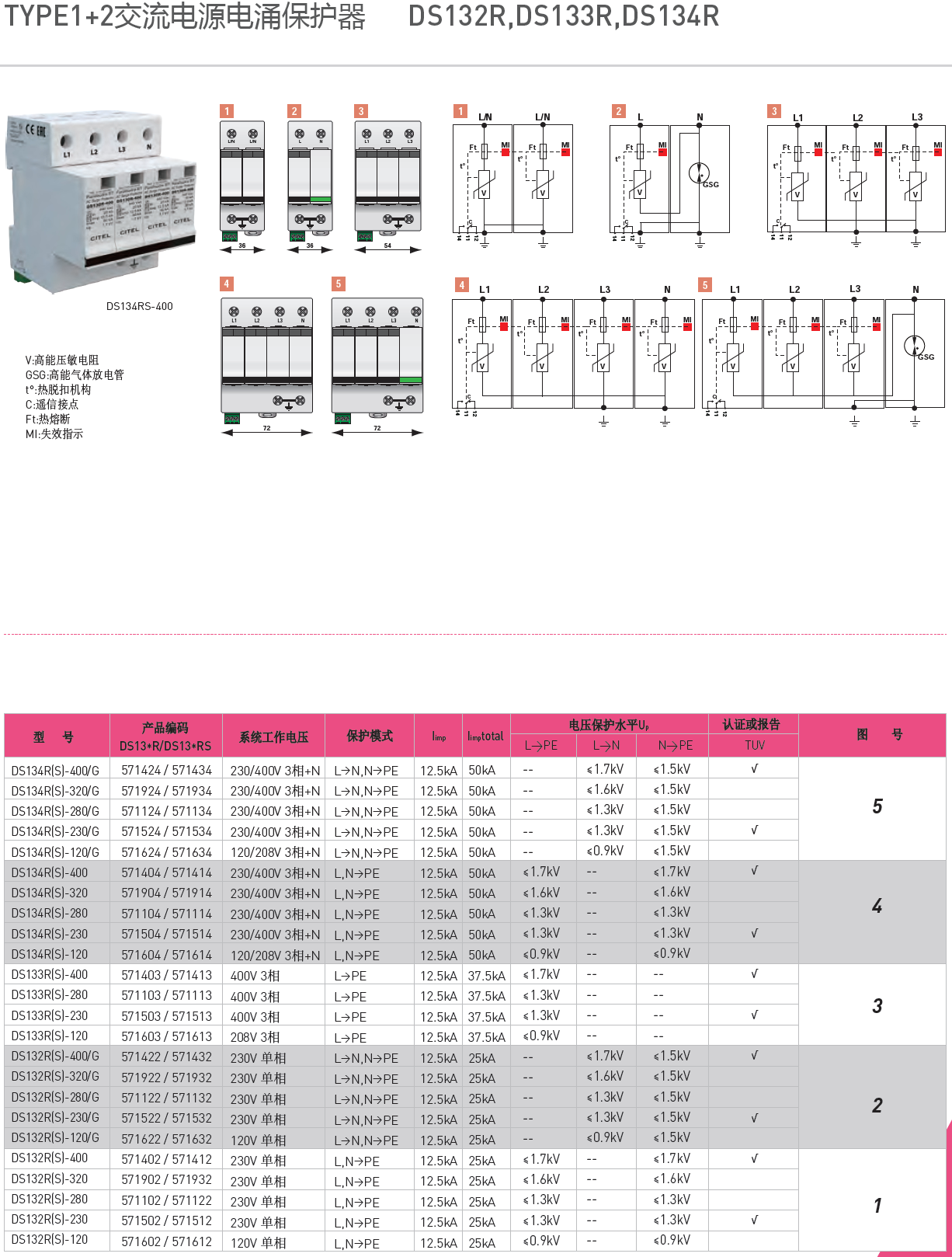

技術參數與性能指標

應用場景與安裝規范

1. 典型應用場景

   • 工業配電系統：作為一級防護設備安裝于進線側，保護變頻器、PLC等設備免受直擊雷與感應雷沖擊；

   • 數據中心與通信基站：與二級SPD配合形成分級防護體系，保障服務器、基站電源及網絡設備穩定運行；

   • 公共設施：適用于醫院、軌道交通等場景，降低因浪涌導致的系統中斷風險。

2. 安裝與接地要求

   • 接線規范：輸入端連接電網側，輸出端接被保護設備，線路長度建議≤50cm以減少殘壓影響；

   • 接地要求：接地線截面積≥2.5mm2，接地電阻≤4Ω（高風險場景建議≤4Ω），確保浪涌能量有效泄放；

   • 級間協調：若與三級SPD級聯使用，需保持線路間距≥5米或加裝去耦裝置，優化能量分配。

維護與升級策略

DS134RS-320/G采用模塊化設計，支持快速更換故障單元，運維人員可通過以下方式實現高效管理：

1. 狀態監測：定期檢查模塊指示窗口（正常為白色，故障為紅色）或通過遙信觸點遠程監控設備健康狀態；

2. 壽命管理：產品耐受多次浪涌沖擊后仍可保持性能穩定，建議每3-5年進行整體性能檢測；

3. 兼容擴展：適配CITEL系列SPD擴展模塊，支持未來系統擴容需求。

總結

DS134RS-320/G高能型電源電涌保護器憑借其多級防護能力、高能泄放性能及智能化運維設計，成為工業與關鍵設施電力防護的理想選擇。其符合國際標準的技術參數與靈活的安裝方式，可顯著降低設備損壞風險，提升系統運行可靠性。作為CITEL西岱爾的代表性產品，DS134RS-320/G延續了品牌在電涌防護領域的技術積累，并通過熱脫扣裝置、遠程監控等創新設計，為現代電力系統提供了長效安全保障。

產品型號：

DS134R-400/G，DS134R-320/G，DS134R-280/G，DS134R-230/G，DS134R120/G

DS134RS-400/G，DS134RS-320/G，DS134RS-280/G，DS134RS-230/G，DS134RS-120/G

DS134R-400，DS134R-320，DS134R-280，DS134R-230，DS134R-120

DS134RS-400，DS134RS-320，DS134RS-280，DS134RS-230，DS134RS-120

DS133R-400，DS133R-280，DS133R-230，DS133R-120

DS133R-400，DS133RS-280，DS133RS-230，DS133RS-120

DS132R-400/G，DS132R-320/G，DS132R-280/G，DS132R-230/G，DS132R-120/G

DS132RS-400/G，DS132RS-320/G，DS132RS-280/G，DS132RS-230/G，DS132RS-120/G

DS132R-400，DS132R-320，DS132R-280，DS132R-230，DS132R-120

DS132RS-400，DS132RS-320，DS132RS-280，DS132RS-230，DS132RS-120
