一、產品定位與核心功能

DS50PVS-1500/20是一款光伏專用直流型電源電涌保護器，專為1500V DC光伏陣列及逆變器前端設計，適用于LPZ0-LPZ1（一級防護）場景，如光伏電站匯流箱、直流配電柜等。其核心功能包括：

• 全向浪涌抑制：支持正負極雙向抑制，有效應對雷擊、靜電放電（ESD）及操作過電壓。
• 超高能量吸收能力：采用雙級壓敏電阻（MOV）與氣體放電管（GDT）協同架構，最大能量吸收值達600J，可抵御高達**20kA（8/20μs）**的瞬態沖擊。
• 智能狀態監測：集成故障指示燈與可選遙信模塊，實時反饋SPD失效狀態，降低運維成本。
• 超低功耗與長壽命：靜態功耗＜0.1W，MTBF（平均無故障時間）＞10萬小時，保障長期穩定運行。

二、技術亮點與參數優勢

1. 精準適配光伏直流系統

   • 標稱放電電流（Iimp）：20kA（雙向，8/20μs），符合IEC 61643-22標準對光伏直流SPD的嚴苛要求。
   • 電壓保護水平（Up）：≤1800V（@20kA），顯著降低殘壓對逆變器及儲能系統的威脅。
   • 持續工作電壓（Un）：1500V DC，適配高功率光伏組件輸出及儲能電池組等場景。

2. 多級防護與能量管理

   • Type 1防護：前端GDT快速導通雷擊電流至接地，避免主電路受損。
   • Type 2防護：后端MOV精準鉗制殘壓，確保設備在極端條件下安全運行。
   • 能量吸收值：最高可達600J（IEC 62305標準），遠超普通SPD的200J上限。

3. 智能化與模塊化設計

   • 熱插拔結構：支持不中斷供電更換故障模塊，提升維護效率。
   • 遠程監控：通過RS485或Modbus協議集成至光伏管理系統（PMS），實現集中化運維管理。

4. 綠色環保與合規認證

   • 符合RoHS環保指令，采用無鉛化工藝，助力光伏電站可持續發展。
   • 通過CE、UL 1449-2nd Edition（RU認證），滿足全球主流市場安全要求。

三、典型應用場景

• 光伏電站：保護光伏組件、匯流箱及逆變器輸入端，抵御雷擊與電網波動。
• 儲能系統：儲能電池組與充放電回路防護，確保儲能設備安全運行。
• 風力發電：風機變流器前端防護，降低操作過電壓對關鍵設備的損害。
• 新能源微電網：混合能源系統中直流母線的浪涌抑制，保障供電連續性。
• 工業直流負載：適配工業機器人、PLC等設備，防止開關浪涌導致停機。

四、安裝與維護指南

1. 安裝要求

   • 接線規范：正極（+）與負極（-）獨立接入，避免極性反接；前端需串聯Type 1 SPD（如氣體放電管陣列）。
   • 接地要求：PE接地線截面積≥6mm2，接地電阻＜4Ω，確保雷電流快速泄放。

2. 日常維護

   • 狀態監測：每月檢查指示燈狀態，紅色常亮表示SPD失效，需立即更換。
   • 定期測試：每年使用專業儀器驗證標稱放電電流（Iimp）與能量吸收性能。

五、合規性與認證

DS50PVS-1500/20嚴格遵循IEC 61643-22（直流型SPD）、GB/T 18802.26（中國標準），并通過CE、UL 1449-2nd Edition（RU認證），滿足全球新能源市場準入要求。

結語
DS50PVS-1500/20光伏裝置電源電涌保護器以“高能防護、智能運維、綠色適配”為核心，為光伏發電系統提供了全方位的安全解決方案。無論是應對極端天氣威脅，還是保障復雜電網環境中的設備穩定運行，選擇DS50PVS-1500/20，即是為光伏電站及新能源基礎設施筑起了一道堅實的安全屏障。

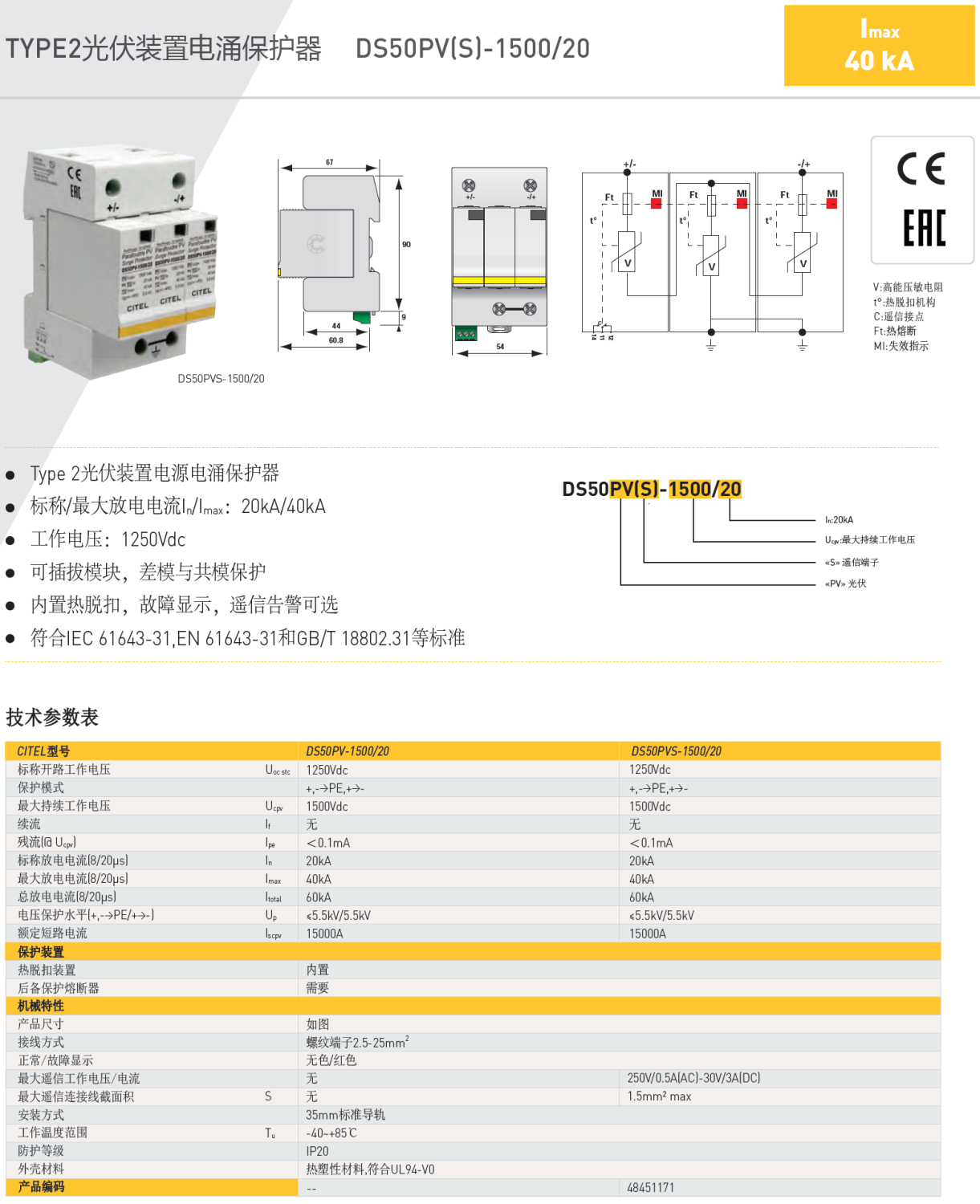

產品型號： DS50PV-1500/20，DS50PVS-1500/20
