一、結構與接線要求

1. 接閃器與引下線
   避雷塔頂部設有接閃器（如鍍鋅鋼針或環形結構），用于吸引雷電。接閃器通過塔身（鋼管或角鋼）作為引下線，將雷電流傳導至接地裝置。焊接需采用搭接焊，搭接長度需滿足規范（如圓鋼直徑的6倍）。

2. 接地系統
   接地電阻需小于10歐姆，采用環形或放射狀接地裝置以降低電阻。在土壤電阻率高地區需采取降阻措施（如換土或添加降阻劑）。

二、類型與適用場景

1. 常見類型

   • GH環形獨立避雷塔：環形結構均勻分布電場，適用于變電站、油庫等大面積防護。
   • GFL四角獨立避雷塔：四柱結構穩定，廣泛用于建筑物、通信基站。

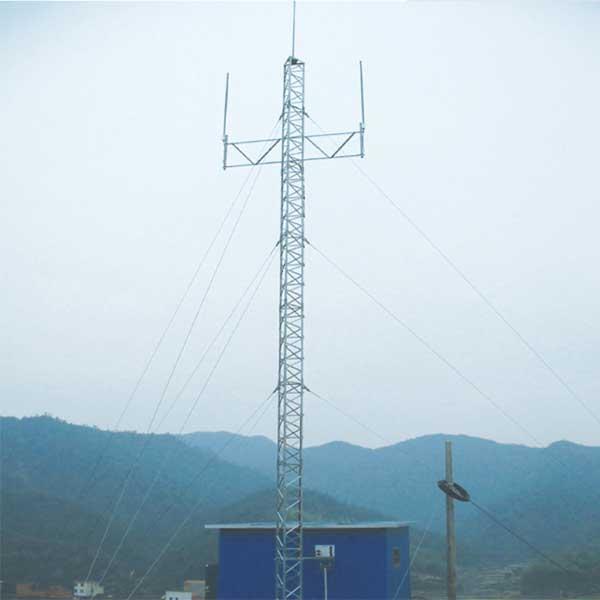

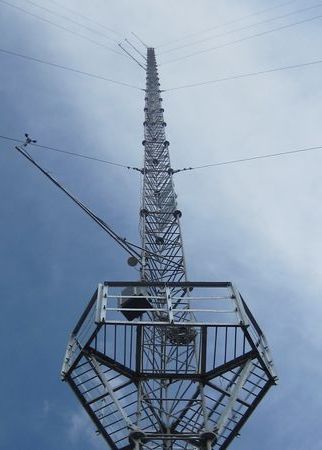

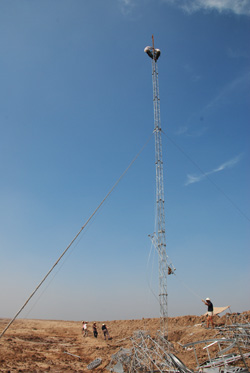

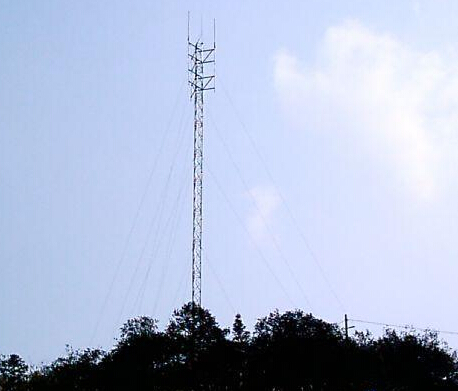

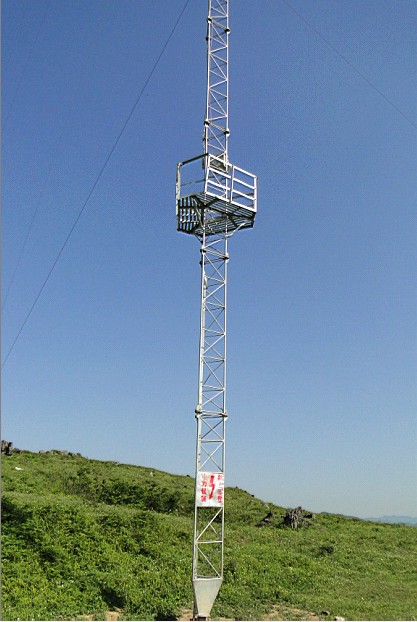

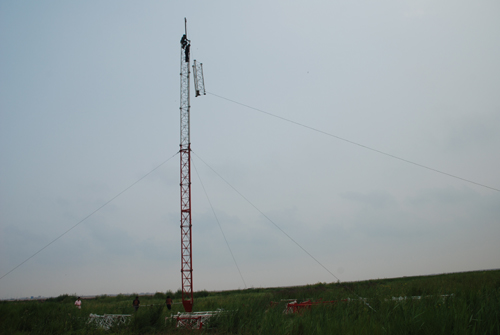

   • GFW四角拉線避雷塔：增加拉線提升抗風能力，適合山區或高塔場景。

2. 特殊場景

   • 易燃易爆場所（如炸藥庫、化工廠）需選用鍍鋅鋼管，壁厚≥3mm，并確保垂直度偏差≤3/1000。
   • 高壓電力設施（如變電站、升壓站）需搭配提前放電避雷針，縮短引雷時間。

三、設計與安裝規范

1. 材料與尺寸

   • 獨立避雷塔常用直徑19mm鍍鋅圓鋼，屋面避雷塔采用直徑25mm鍍鋅鋼管。
   • 針長1-2m時，鋼管直徑需≥25mm，煙囪頂部可采用40mm鋼管。

2. 環境適應性
   需滿足風壓（0.4-0.7kN/m2）、抗震設防烈度8度、覆冰厚度10mm等條件。塔身垂直度、焊接質量等均需嚴格把控。

四、價格參考

接線避雷塔價格因類型和規格差異較大，例如：

• 角鋼避雷塔起訂價約100元，鋼管塔價格在876-1500元不等。
• 高端型號（如D501圖集GFL2塔）價格可達萬元級。

五、維護與監測

建議安裝雷擊計數器，實時監測雷擊數據并上傳至服務器，便于維護管理。

綜上，接線避雷塔需根據具體場景選擇類型，嚴格遵循結構、材料和接地規范，以確保防雷效果。
