防雷信號隔離器是一種結合信號隔離與浪涌防護功能的工業設備,主要用于解決信號傳輸中的干擾問題并保護系統免受雷電破壞。
防雷信號隔離器通過“隔離+防護”雙重機制,在工業控制、能源、通信等領域發揮關鍵作用,既能保障信號完整性,又能有效抵御雷電威脅,是現代復雜系統不可或缺的安全組件。
CSHBFL-GLQ功能描述:
主要參數:
| 輸入電阻 | 內置輸入電阻 |
| DC4~20mA | 輸入電阻≤100Ω |
| DC0~10mA | 輸入電阻≤150Ω |
| DC0~100uA |
輸入電阻≤10KΩ |
|
輸入電阻 |
內置輸入電阻 |
|
DC0~10V |
輸入電阻≥500KΩ |
|
DC0~10V |
輸入電阻≥1MΩ |
|
允許負載電阻 |
各線路輸出電阻 |
|
DC4~20mA |
第一路輸出電阻≤750Ω |
|
第二路輸出電阻≤500Ω |
|
|
DC0~10mA |
第一路輸出電阻≤1000Ω |
|
第二路輸出電阻≤1000Ω |
|
允許負載電阻 |
≥10KΩ |
|
供電電壓 |
24Vdc ±10%(最大范圍:18~35Vdc) |
|
功耗(供電為24Vdc) |
一進一出:≤1.0W |
|
一進二出:≤1.5W |
|
|
二進二出:≤2.0W |
| 傳輸精度 | 0.1% F - S |
| 溫度漂移 |
±100ppm/℃ |
| 電源變動影響 |
±0.05%(允許電壓范圍) |
| 響應時間 |
≤25mS |
| 環境溫度 | -5~55℃ |
| 濕度范圍 | 0~90%RH(無冷凝) |
| 安裝方式 | DIN標準導軌 |
| 產品重量 | 約100g |
| 絕緣電阻 |
≥100MΩ/500Vdc |
| 絕緣強度 | 2000Vac/1min |
|
放電電壓: |
±30V(線-線之間) |
|
±500V(線-地之間) |
|
| 額定放電電流(8/20us) | 5KA |
| 最大放電電流(8/20us) | 10KA |
接線原理圖:


面板指示燈:
安裝注意事項:

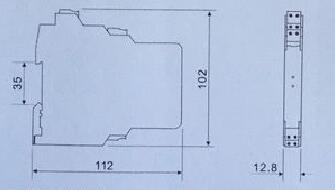

外形尺寸圖(單位:mm):
使用環境:
