一、產品概述

RJ45S-ISDN/4-F OBO防雷器是德國OBO公司針對ISDN信號線與數據傳輸線路設計的浪涌保護器，符合VDE 0185、DIN VDE 0675等國際標準，適用于TN-C-S、TN-S、TT及IT等配電系統。其核心功能是通過差模與共模保護，將雷電能量快速泄放至大地，同時保持信號傳輸?shù)耐暾浴?/span>

二、技術特點

1. 高效防雷性能

   • 高通流容量：最大放電電流達10kA（8/20μs），可承受直擊雷的部分沖擊。
   • 低保護電壓：動作電壓低于1.5kV，確保設備在過電壓環境下安全運行。
   • 快速響應：采用氧化鋅壓敏電阻與氣體放電管組合，響應時間≤25ns。

2. 多級防護設計

   • LPZ 0→LPZ 3級保護：覆蓋從雷電入侵點到設備端的完整防護鏈，適用于不同場景需求。
   • 防水防塵：IP54外殼設計，適用于戶外或惡劣環境。

3. 兼容性與便捷性

   • RJ45接口：直接連接標準網線，支持ISDN、以太網等多種信號傳輸。
   • 模塊化安裝：支持35mm導軌安裝或DIN導軌安裝，無需復雜調試。

三、應用場景

1. 通信與網絡系統

   • 保護ISDN電話線路、網絡交換機及路由器免受雷電干擾。
   • 適用于百兆/千兆以太網，確保數據傳輸速率與穩定性。

2. 監控與安防系統

   • 防護室外攝像頭電源線與網線，避免雷擊導致圖像失真或設備損壞。
   • 與電源防雷器配合使用，形成二合一綜合防護方案。

3. 工業自動化控制

   • 保護PLC、傳感器等工業設備，防止瞬態過電壓引發系統故障。

四、安裝與維護

1. 安裝要點

   • 就近接地：防雷器地線需連接至等電位接地排，接地電阻≤4Ω。
   • 反向防護：確保防雷器串聯在信號線路前端，輸入端(IN)接線路，輸出端(OUT)接設備。

2. 維護建議

   • 定期檢查：觀察狀態指示燈（正常為綠色，故障時變紅），失效后及時更換。
   • 環境適配：戶外安裝時，建議搭配防水箱并選擇IP67以上防護等級。

五、總結

RJ45S-ISDN/4-F OBO數據線信號防雷器憑借其高可靠性、多場景適配性及便捷安裝，成為現代防雷工程的核心組件。無論是通信網絡、安防監控還是工業控制領域，其高效防護與穩定傳輸能力均可顯著降低雷電風險，保障系統長期穩定運行。

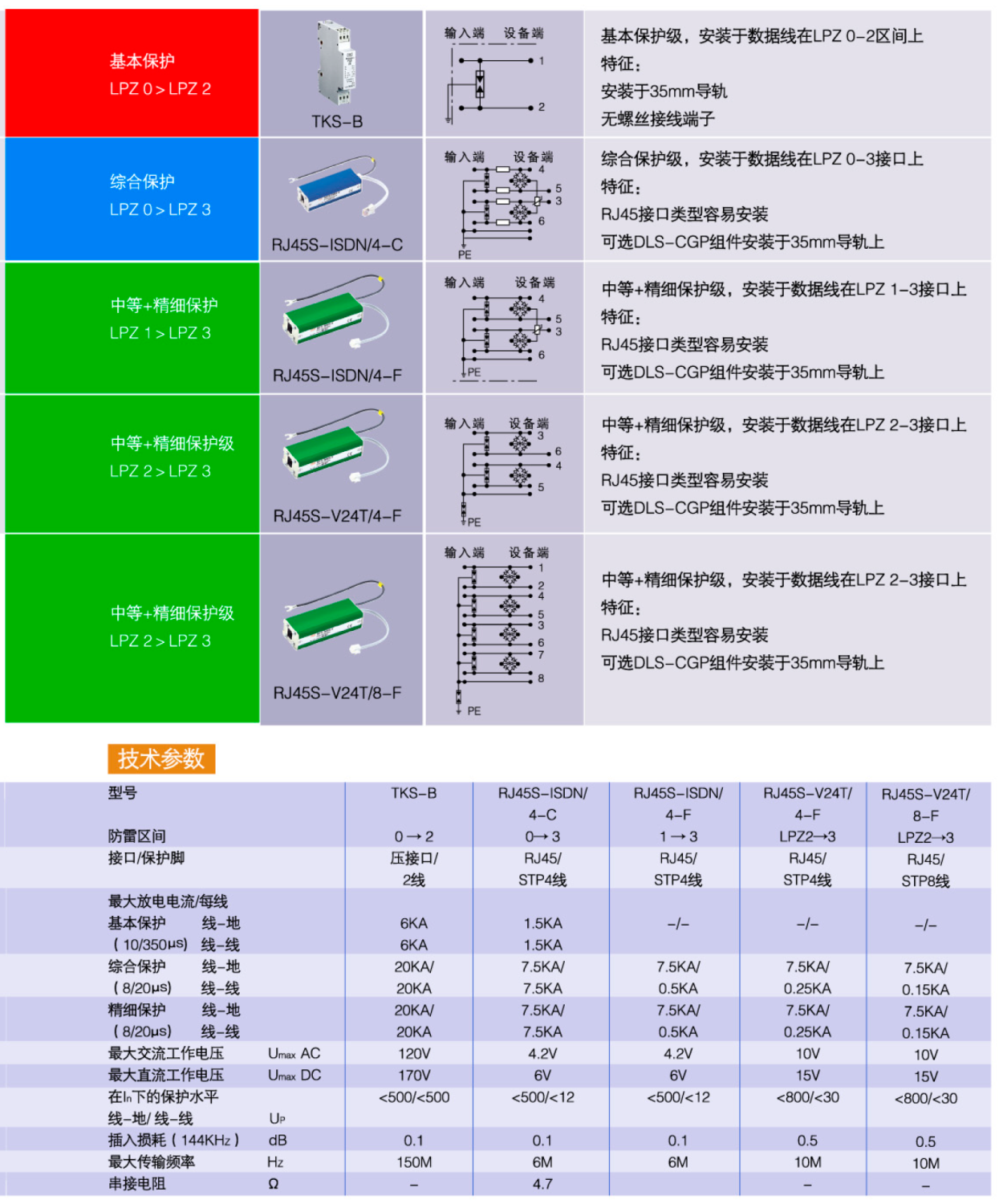

產品型號：RJ45S-ISDN/4-F
