一、產品概述

SD25-V24/25是德國OBO Bettermann公司專為串口信號線路設計的防雷保護裝置，適用于24V/25V直流工作電壓場景。其核心功能是通過多級防護機制抑制雷擊浪涌、靜電放電（ESD）及電磁干擾（EMI），確保信號傳輸?shù)倪B續性和設備安全性。該產品符合IEC 61643-21標準，廣泛應用于工業控制、安防監控、智能交通等領域。

二、核心技術與特點

1. 多級防護設計

   • 第一級防護：采用氣體放電管（GDT）快速泄放雷擊大電流（最大通流能力20kA，10/350μs波形）。

   • 第二級防護：結合TVS二極管和壓敏電阻，精準鉗制過電壓至安全范圍（鉗位電壓≤35V）。

   • 低殘壓特性：確保信號端口的殘壓值低于被保護設備的耐受閾值，避免二次損傷。

2. 快速響應與低插入損耗

   • 響應時間≤1ns，可在浪涌侵入瞬間啟動防護，保障信號傳輸?shù)膶?shí)時性。

   • 插入損耗≤0.2dB，對信號質量幾乎無影響，適用于高速通信場景。

3. 寬頻兼容性

   • 支持RS-232、RS-422、RS-485等多種串口協議，適配波特率最高達10Mbps。

   • 提供DB9或端子接線接口，靈活適配不同設備需求。

4. 緊湊設計與便捷安裝

   • 模塊化結構，支持35mm導軌安裝或壁掛固定，節省機柜空間。

   • 狀態指示燈實時監控防雷器工作狀態，便于運維人員快速排查故障。

三、典型應用場景

1. 工業控制系統：保護PLC、DCS、傳感器等設備的串口通信模塊。

2. 智能交通系統：用于交通信號燈、電子警察設備的信號線防雷。

3. 安防監控網絡：保障視頻矩陣、門禁系統的RS-485總線安全。

4. 新能源領域：應用于光伏逆變器、儲能設備的通信端口防護。

四、安裝與維護建議

1. 安裝規范

   • 防雷器需盡量靠近被保護設備（距離≤0.5m），并確保接地電阻≤4Ω。

   • 信號線應“先經過防雷器，再接入設備”，形成完整保護路徑。

2. 維護要點

   • 定期檢查防雷器指示燈狀態（綠色為正常，紅色需更換）。

   • 雷雨季節后建議進行接地系統檢測，確保防護有效性。

五、選型與競品優勢

相較于同類產品，SD25-V24/25的核心優勢在于：

• 高耐受能力：通過Class D防雷等級認證，適應嚴苛工業環境。

• 全信號保護：同時防護信號線對地、線對線間的浪涌沖擊。

• 長壽命設計：無漏電流問題，使用壽命可達10年以上。

結語

SD25-V24/25 OBO串口信號防雷器以精準的防護性能、高效的兼容性和可靠的工業級設計，為現代通信系統構筑了堅實的安全防線。在智能化與物聯網快速發展的今天，選擇專業防雷方案是保障系統穩定運行、降低運維成本的關鍵一步。

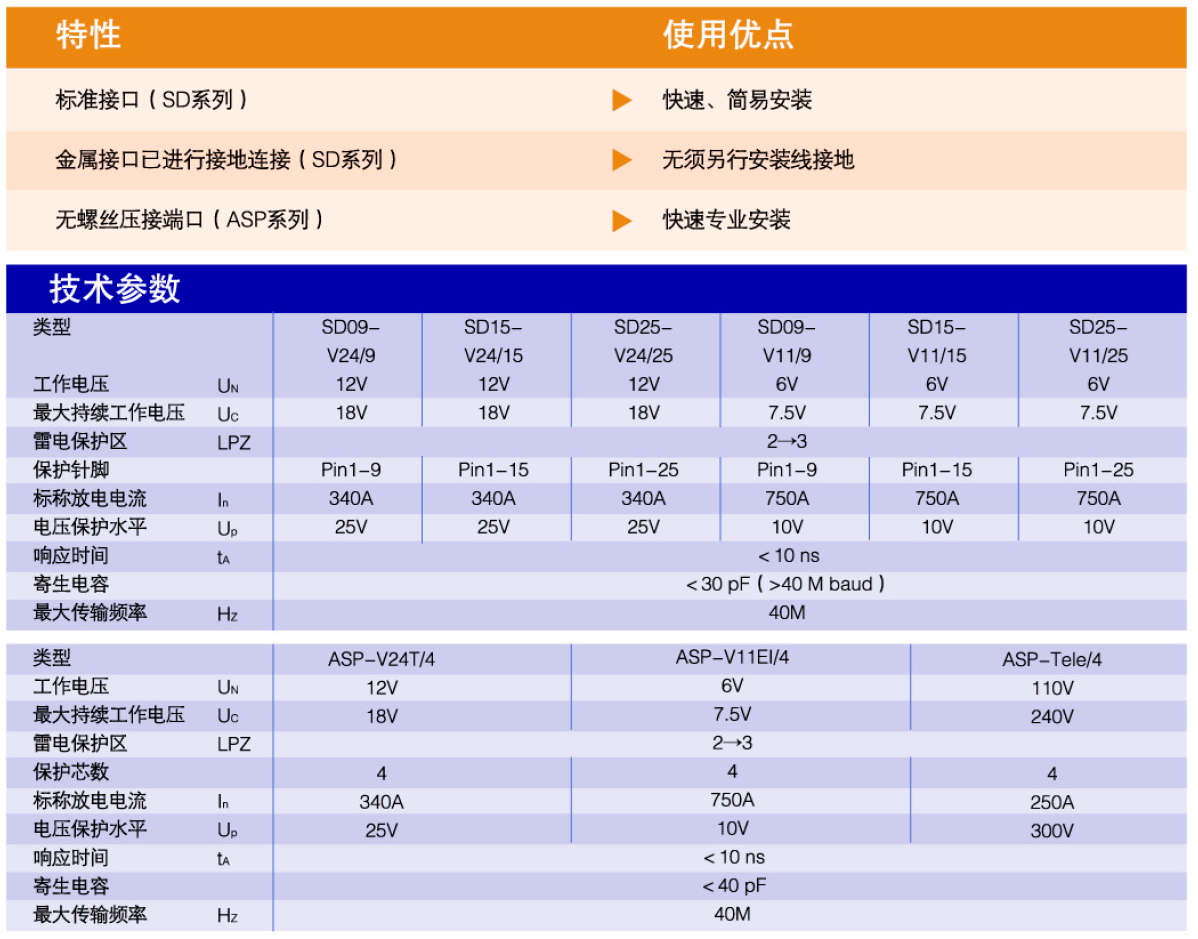

產品型號：SD25-V24/25
