提前放電避雷針（CSHBFL-ESE）： 一種更高效、更主動的防雷技術路徑。通過創新設計實現了主動、精準的雷擊防護，兼具高可靠性和易用性。其技術參數和保護半徑數據為工程選型提供了明確依據，適用于多種嚴苛環境。用戶需嚴格遵循安裝規范并定期維護，以最大化防護效能。

一、產品概述

CSHBFL-ESE系列是一種提前放電型避雷針。產品型號多樣，包括6針、9針、12針、衛星、OEX、IF3、PDC等規格，高度可根據實際需求定制。該設計基于主動引雷原理，旨在提供更高效的直擊雷防護，適用于傳統避雷針無法覆蓋的場景。

二、產品特點

2.1免維護與無源設計：無需外部電源，依靠自然電場運作，降低長期成本。

2.2高耐久性：采用不銹鋼新型材料，耐腐蝕、抗風強度達40 m/s，使用壽命長。

2.3安裝簡便：結構輕量化（重量1.5–6 kg），支持螺紋或焊接安裝，適應性強。

2.4防護效能提升：通過提前放電機制，減少雷擊點落于被保護物的概率，保護范圍比傳統避雷針更大。

2.5主動引雷：激發器從云層獲取能量，形成向上先導，精確引導雷電流入地，避免“繞擊”或“側擊”。

2.6廣泛適應性：高度可調（220–750 mm），接地電阻要求寬松（≤10Ω，高土壤電阻率地區可放寬）。

三、產品用途

適用于各類需直擊雷防護的設施，如：

普通建筑、構筑物（如高層樓宇、歷史建筑）。

關鍵基礎設施：通信基站、氣象臺站、雷達站、石油氣站等。

特別針對雷暴頻繁或地理環境復雜的地區。

四、工作原理

避雷針通過激發器從自然界電場中吸收并貯存能量。雷暴前，電場強度劇增，導致針尖與激發器間電位差增大，引發尖端放電和空氣離子化，形成“向上先導”。此先導主動攔截雷云的向下先導，將雷電流精確引至針尖，并安全泄放入地。該過程避免了傳統避雷針的盲區，提升防護可靠性。

五、技術參數

以下列出關鍵型號的共同參數（部分型號有細微差異）：

提前放電時間：統一為60 μs。

雷電沖擊電流：400 kA（波形10/350 μs）。

抗風強度：40 m/s。

材質：全系列采用不銹鋼新型材料。

安裝方式：包括螺紋安裝（如M20x1.5、M25x1.5螺栓/螺母）或直通焊接（如Φ25管）。

高度與重量：

低規格（如6針/220）：高度220 mm，重量1.5 kg。

高規格（如衛星/750）：高度750 mm，重量6 kg。

六、安裝與維護指南

6.1選型與安裝：

根據被保護物的面積、高度、雷暴日頻率等選擇型號及立桿高度。

確保各部件連接牢固，金屬損傷處需做防銹處理。

避雷針需通過引下線連接至避雷帶或地網，接地電阻≤10Ω。

6.2后期維護：每年雷雨季節前檢查連接部位和接地系統可靠性。

七、保護半徑計算

保護半徑（Rp）取決于針尖高度、滾球半徑（D）和提前放電時間（ΔT）：

公式（當h ≥ 5 m時）：

其中 ΔL=V×ΔT（V=1 m/μs，ΔT=60 μs）。

滾球半徑D分類：

第一類建筑物：30 m（如危險品倉庫）。

第二類：45 m（如普通工廠）。

第三類：60 m（如住宅）。

實際數據：文檔表格顯示，所有型號在不同高度下保護半徑相近。例如：

第一類建筑，h=30 m時，Rp≈80 m。

第三類建筑，h=30 m時，Rp≈119 m。

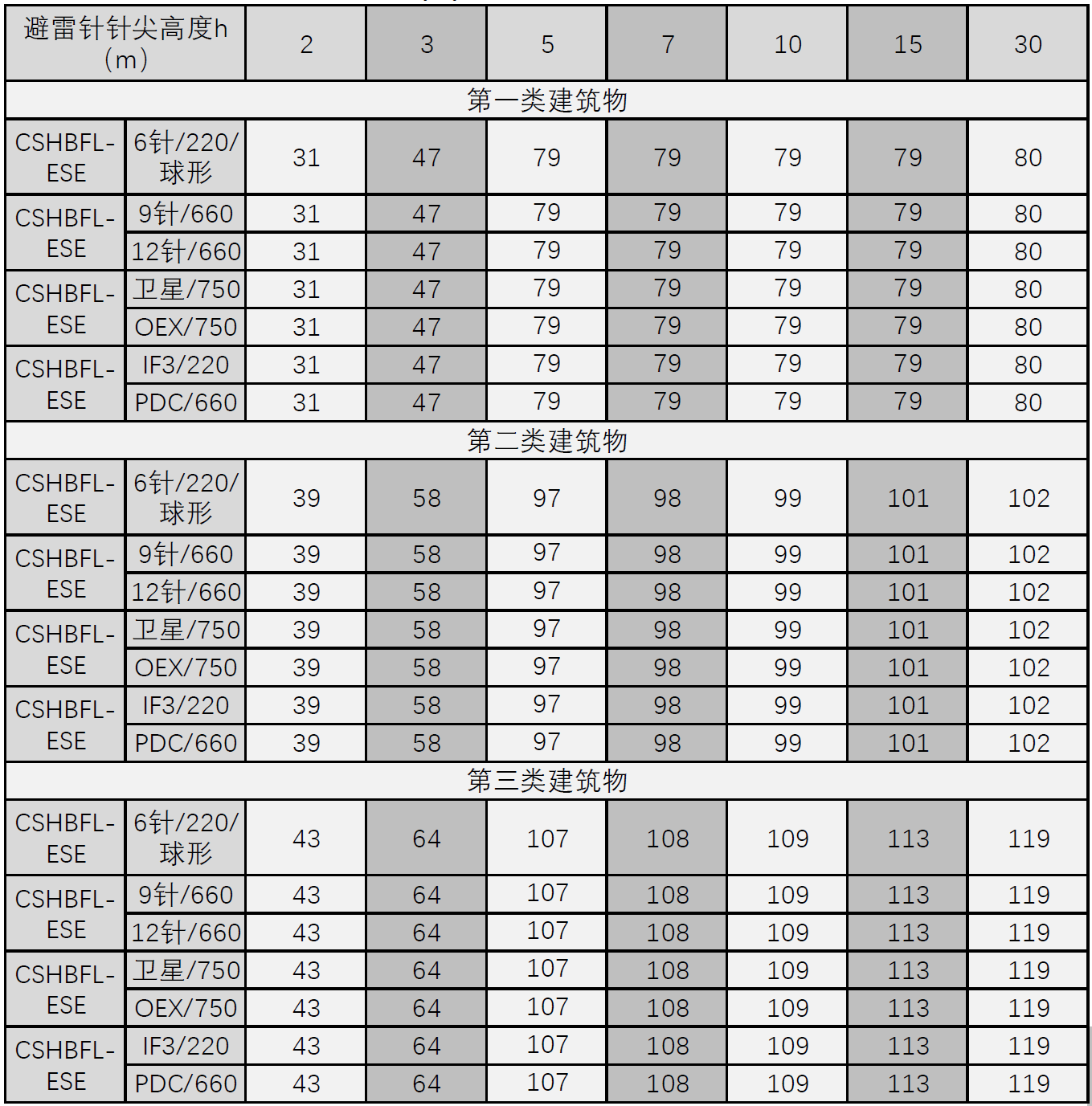

不同型號提前放電避雷針的對應保護半徑表(M)：
