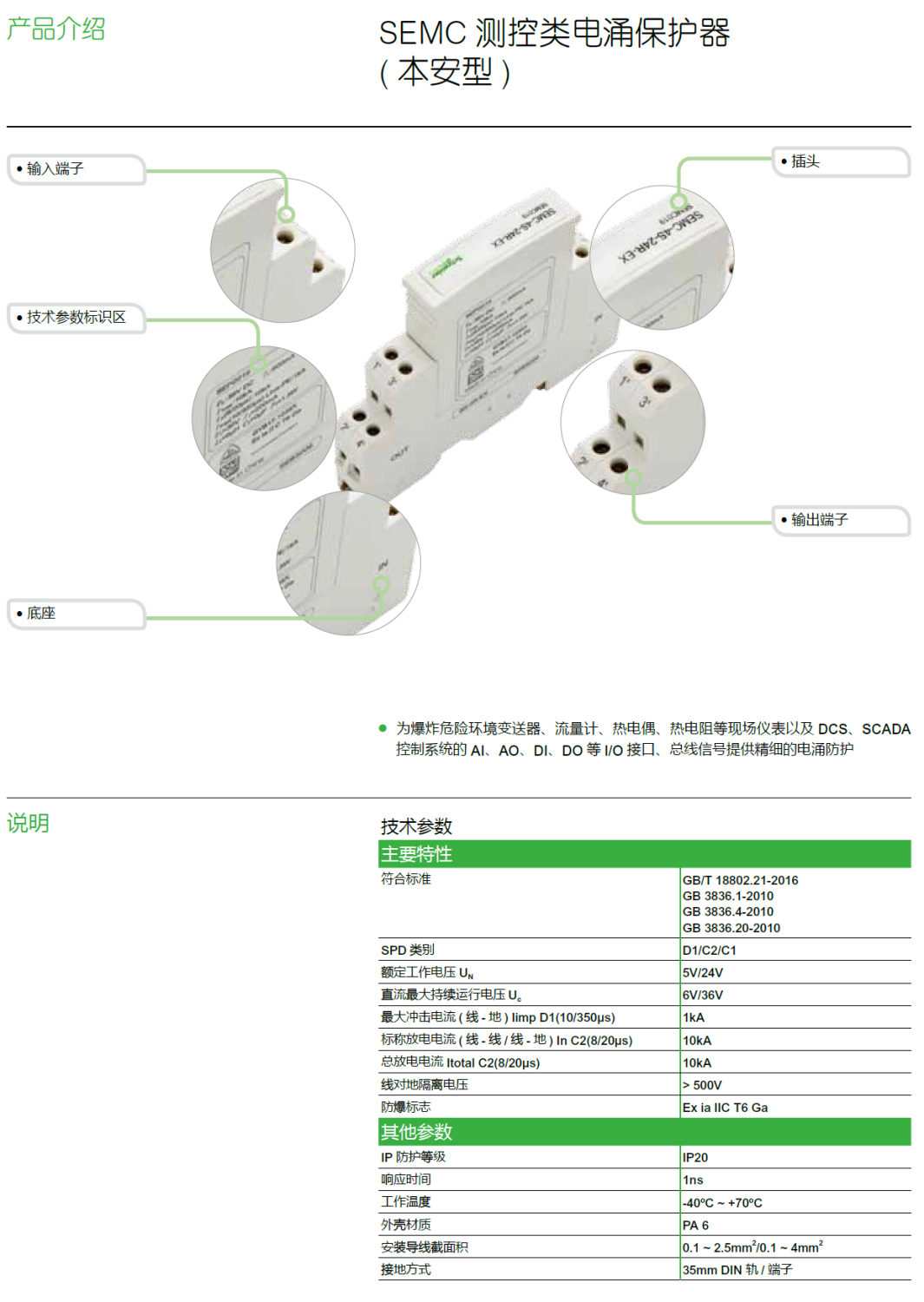

一、產品概述

SEMC-2S-24R-EX是施耐德SE系列信號類電涌保護器的重要成員，專為DCS、SCADA控制系統的AI（模擬量輸入）、AO（模擬量輸出）、DI（數字量輸入）、DO（數字量輸出）等I/O信號提供精細防護。其本安型（EXi）設計符合GB/T 18802.21-2016標準，通過限制電路能量，確保在正?；蚬收蠣顟B(tài)下均不會引燃爆炸性氣體或粉塵。

二、核心技術特點

1. 本質安全型防爆設計
   采用低功耗電路與安全柵技術，將設備表面溫度控制在安全范圍內，避免因過熱或電火花引發爆炸

   1
   。同時支持與關聯設備（如安全柵）配合使用，形成完整的本安回路。

2. 高能量耐受能力

   • 沖擊放電電流Iimp：10/350μs波形下達2.5kA，可抵御直接雷擊或感應雷電沖擊。
   • 標稱放電電流In：8/20μs波形下為10kA，是標準推薦值的2倍，滿足工業環境嚴苛的防護需求。
   • 電壓保護水平Up：≤60V（針對24V直流系統），遠低于被保護設備的耐壓閾值。

3. 靈活的安裝與維護

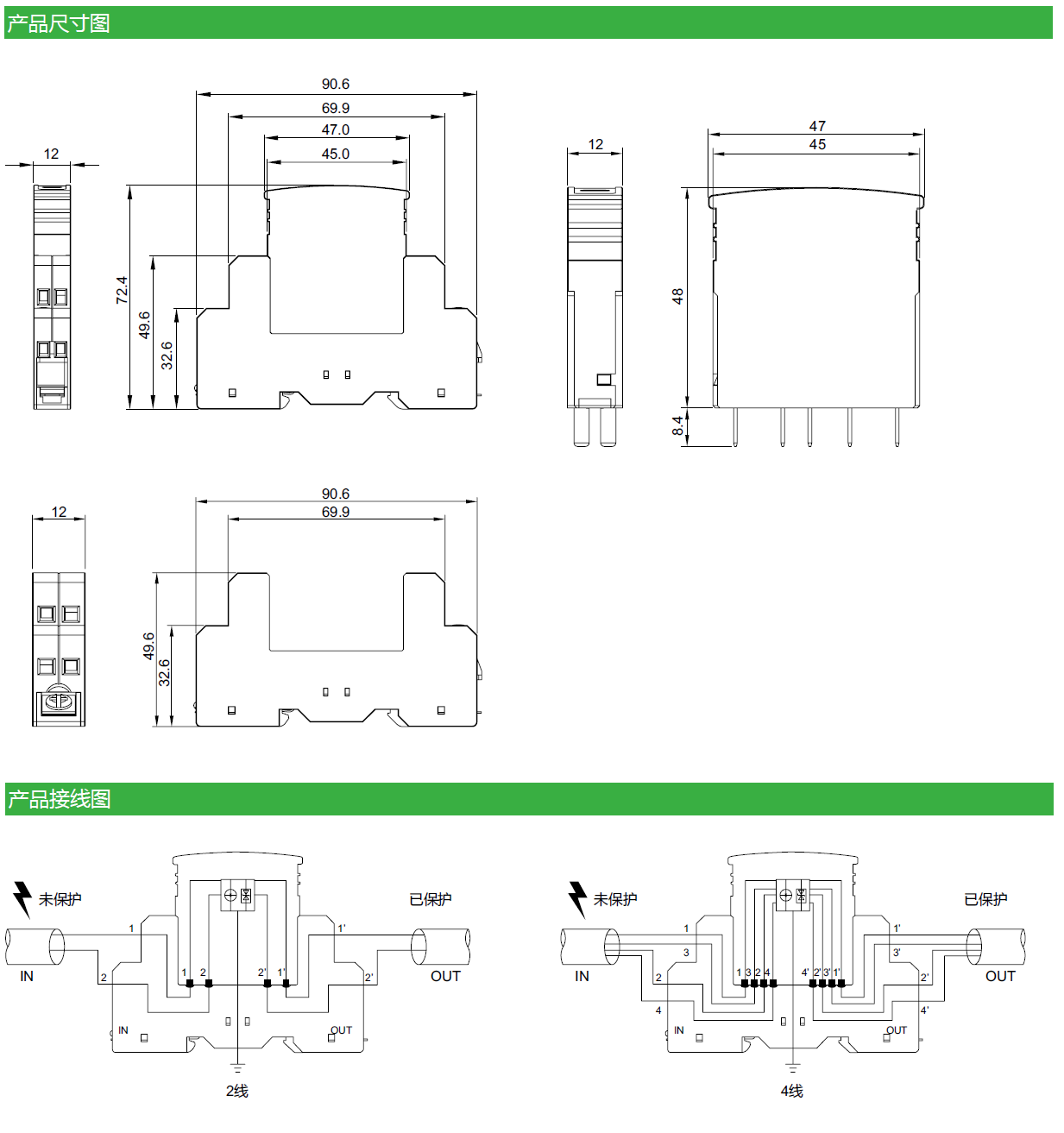

   支持導軌式安裝，寬度僅12mm，節省空間；模塊化設計支持在線更換，減少停機時間。

三、典型應用場景

• 過程控制系統：保護變送器、流量計、熱電阻等現場儀表的信號線路。
• 危險區域信號傳輸：適用于煤礦、化工廠等爆炸性氣體（II類）或粉塵（III類）環境。
• 智能儀表網絡：為HART通信、4-20mA信號提供抗浪涌保護，確保數據傳輸穩定性。

四、選型與使用建議

1. 匹配危險等級：根據現場爆炸性環境選擇純本安型（EXi）或本安+隔爆復合型（如EXi d），確保防爆等級適配。
2. 參數匹配原則：
   • 最大持續運行電壓Uc：需≥36V（針對24V直流系統）。
   • 最大信號電流Ic：根據負載類型選擇，如電磁閥等大電流設備需≥600mA。
3. 定期檢測維護：建議每年進行一次絕緣電阻測試與放電能力驗證，確保防護性能持續有效。

五、結語

SEMC-2S-24R-EX憑借其本質安全型設計、高能量防護能力與靈活的安裝方案，為工業危險環境提供了可靠的電涌保護解決方案。結合施耐德電氣在防爆領域的深厚積累，該產品不僅滿足了GB/T 18802.21-2016等國家標準要求，更通過實際應用驗證了其在復雜工況下的穩定性，是提升工業安全的重要選擇。

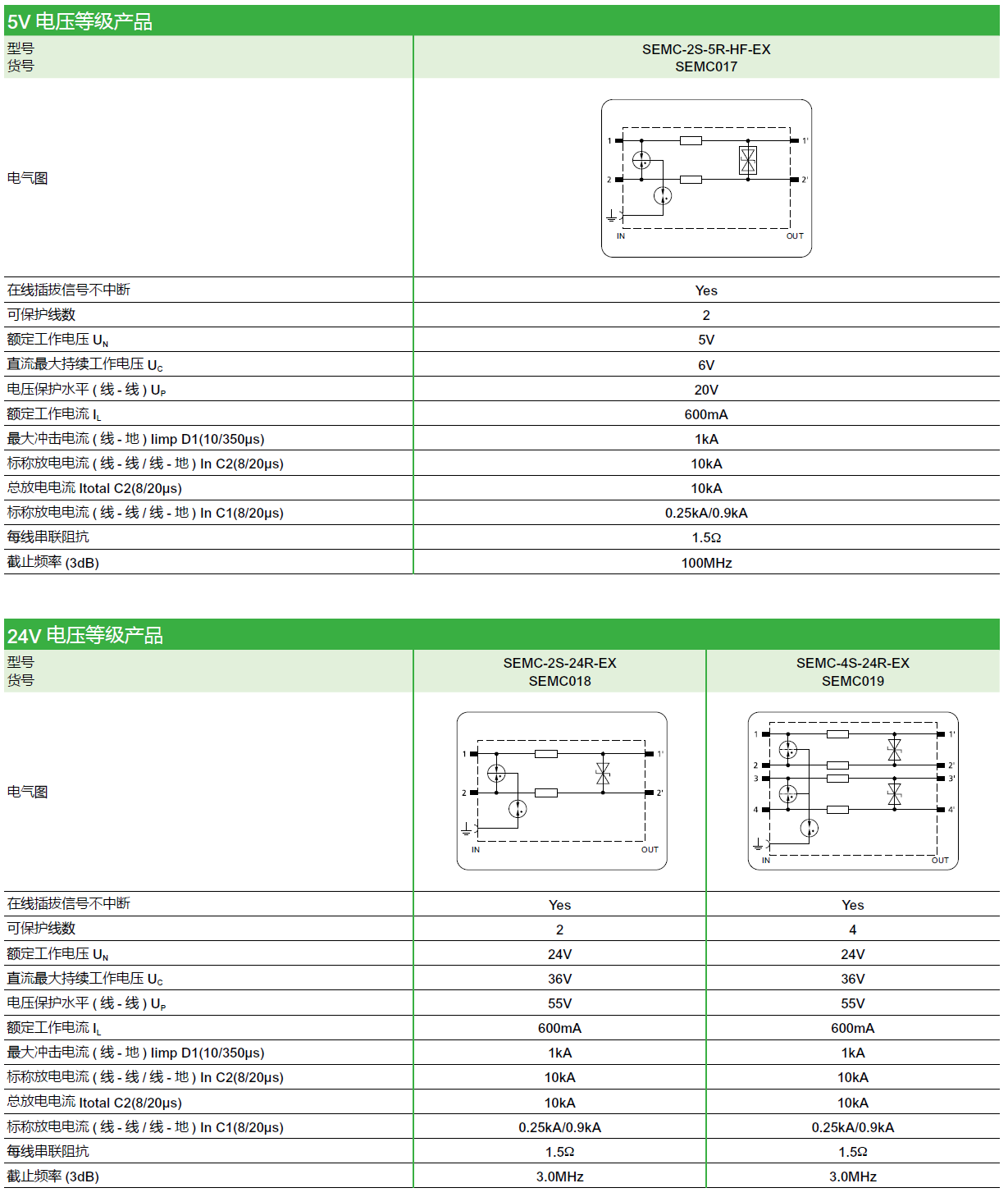

產品型號/貨號：SEMC-2S-5R-HF-EX（SEMC017），SEMC-2S-24R-EX（SEMC018），SEMC-4S-24R-EX（SEMC019）
