一、產品概述

施耐德iPRF1 12.5R是一款符合IEC 61643-11標準的Ⅰ級（T1級）和Ⅱ級（T2級）雙試驗類別電涌保護器，專為TN-S系統設計，采用3P+N接線形式，支持可插拔結構，適用于總配電箱、弱電機房等場景的雷電防護。其核心功能是通過限制瞬態過電壓，保護下游電氣設備免受雷擊和電力系統瞬態過電壓的損害。

二、關鍵技術參數

• 最大沖擊電流（Iimp）：12.5kA（Ⅰ級試驗），滿足GB 50057-2010對Ⅰ級SPD的要求。
• 最大放電電流（Imax）：50kA（Ⅱ級試驗），適用于8/20μs波形的持續過電壓防護。
• 電壓保護水平（Up）：1.5kV，低于GB 50057-2010要求的2.5kV限值，可有效保護敏感電子設備。
• 最大持續運行電壓（Uc）：350V（L/N相線/中性線）和255V（N/PE中性線/保護地線），適配TN-S系統電壓特性。
• 極數與接線形式：3P+N模式，每相線與中性線間配置電涌保護器，中性線再與PE線連接，符合TN-S系統規范。

三、應用場景與接線規范

在TN-S系統中，3P+N接線形式通過分散保護路徑，降低中性線電涌能量疊加風險。根據GB 50057-2010，中性線與PE線間的SPD需承受4倍單相沖擊電流（即4×12.5kA=50kA），而iPRF1 12.5R的Imax參數（50kA）完全滿足這一要求。典型應用包括：

• 總配電箱：作為Ⅰ級防護，與SCB專用后備保護器配合使用。
• 弱電機房：保護服務器、網絡設備等高敏感度負載。
• 消防控制室：滿足GB 50343-2012對特殊設備1.5kV電壓保護水平的要求。

四、選型依據與優勢

1. 標準合規性：
   • 符合GB 50057-2010、GB 50343-2012及IEC 61643-11，適用于Ⅰ級和Ⅱ級防護場景。
   • 支持遠程通信接點（“r”標識），便于集成智能監測系統。
2. 設計靈活性：
   • 可插拔結構簡化安裝與維護，降低停機時間。
   • 適配多種配電系統，如三相四線制（3P+N）和單相系統。
3. 高保護性能：
   • 低Up值（1.5kV）有效減少設備損壞風險，尤其適用于精密儀器。
   • 內置溫度保護機制，工作溫度范圍覆蓋-40℃至80℃。

五、總結

施耐德iPRF1 12.5R 3P+N憑借其高性價比、模塊化設計和卓越防護性能，成為TN-S系統雷電防護的優選方案。通過合理選型與規范接線（如3P+N模式），可顯著提升電氣系統的安全性和可靠性，滿足從總配電到末端設備的多層次防護需求。

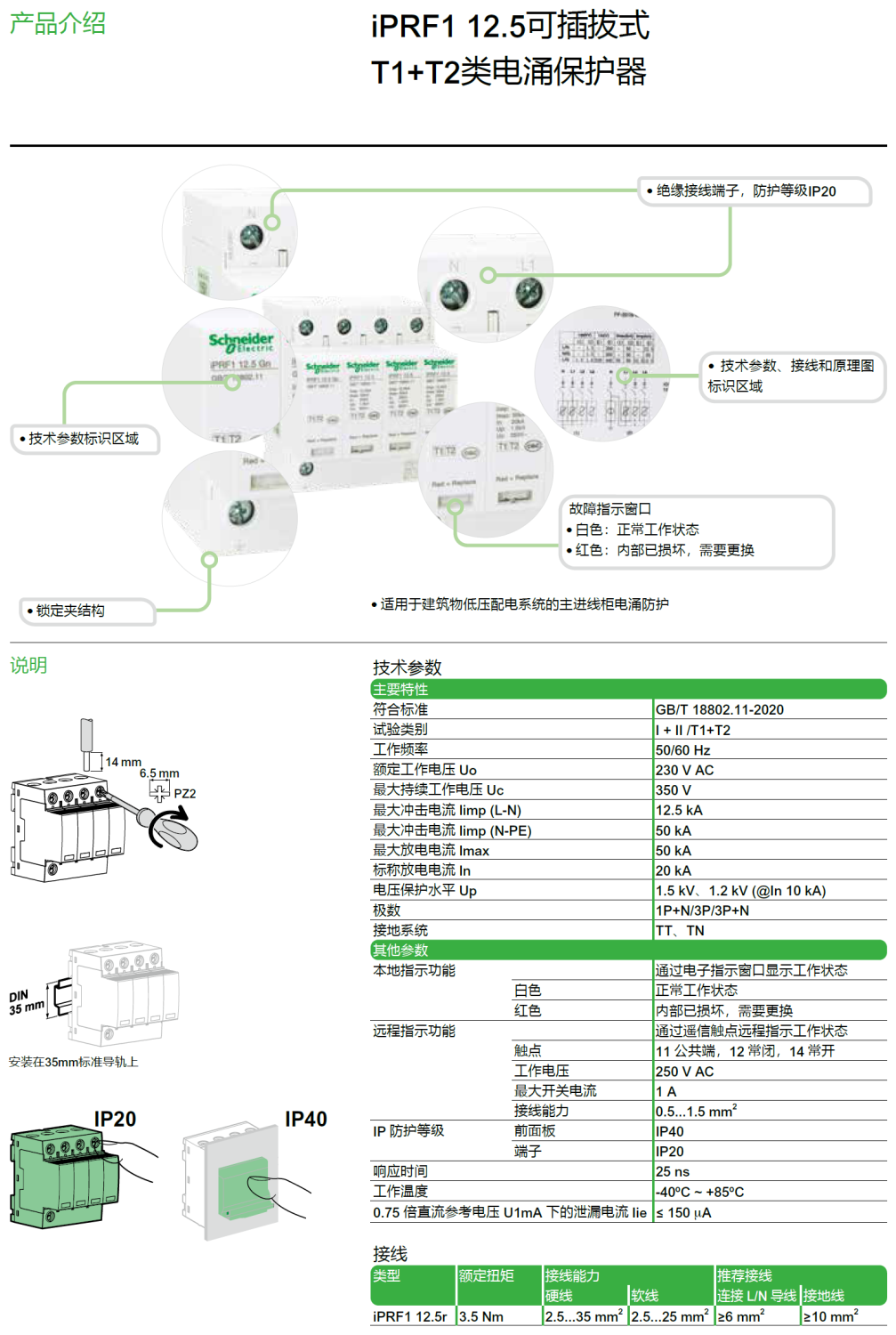

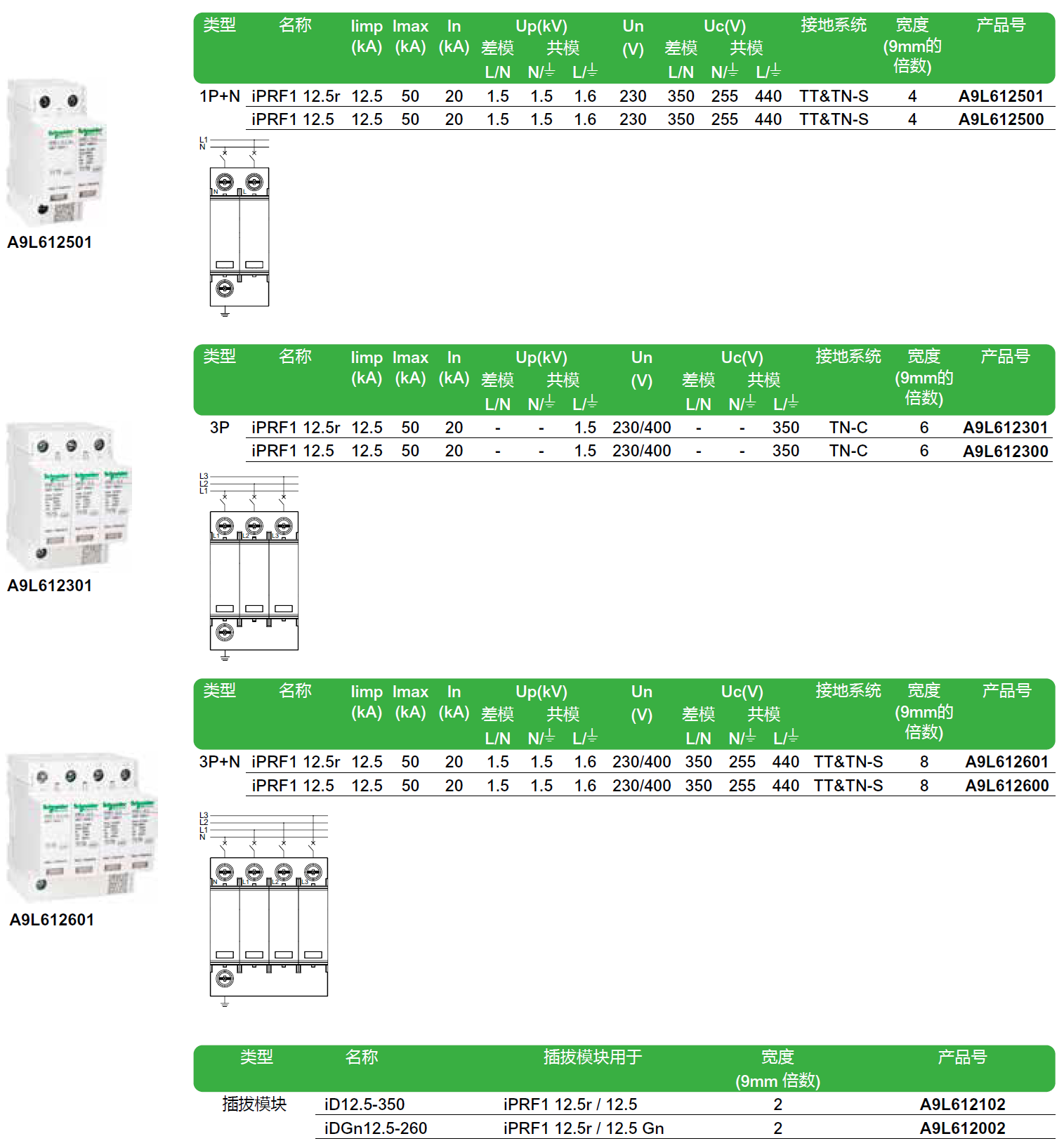

產品型號： iPRF1 12.5r 3P+N（A9L612601），iPRF1 12.5 3P+N（A9L612600），iPRF1 12.5r 3P（A9L612301），iPRF1 12.5 3P+N（A9L612300），iPRF1 12.5r 1P+N（A9L612501），iPRF1 12.5 1P+N（A9L612500）
