一、設計原則與規范依據

1. 綜合防護原則
   方案遵循“前端攔截+傳輸屏蔽+末端精細保護”策略，通過接閃器、接地系統、SPD（電涌保護器）及等電位連接，實現雷電流安全泄放。
2. 負荷分級與供電可靠性
   商務樓屬于一級負荷中特別重要負荷，需配置雙路市電+UPS+柴油發電機組冗余供電，關鍵設備（如數據中心、通信系統）增設獨立應急電源。

二、外部防雷措施

1. 接閃器部署
   • 在屋頂安裝避雷帶或避雷網（網格尺寸≤10m×10m），保護半徑覆蓋整個建筑。
   • 高層建筑采用多級避雷針系統，確保保護范圍無死角。
2. 接地系統優化
   • 采用垂直接地極+水平接地網組合方案，接地電阻≤1Ω（高土壤電阻率區域采用降阻劑），接地網面積≥50m×50m。
   • 所有金屬管道、設備外殼與接地網連接，形成等電位網絡。

三、內部防雷措施

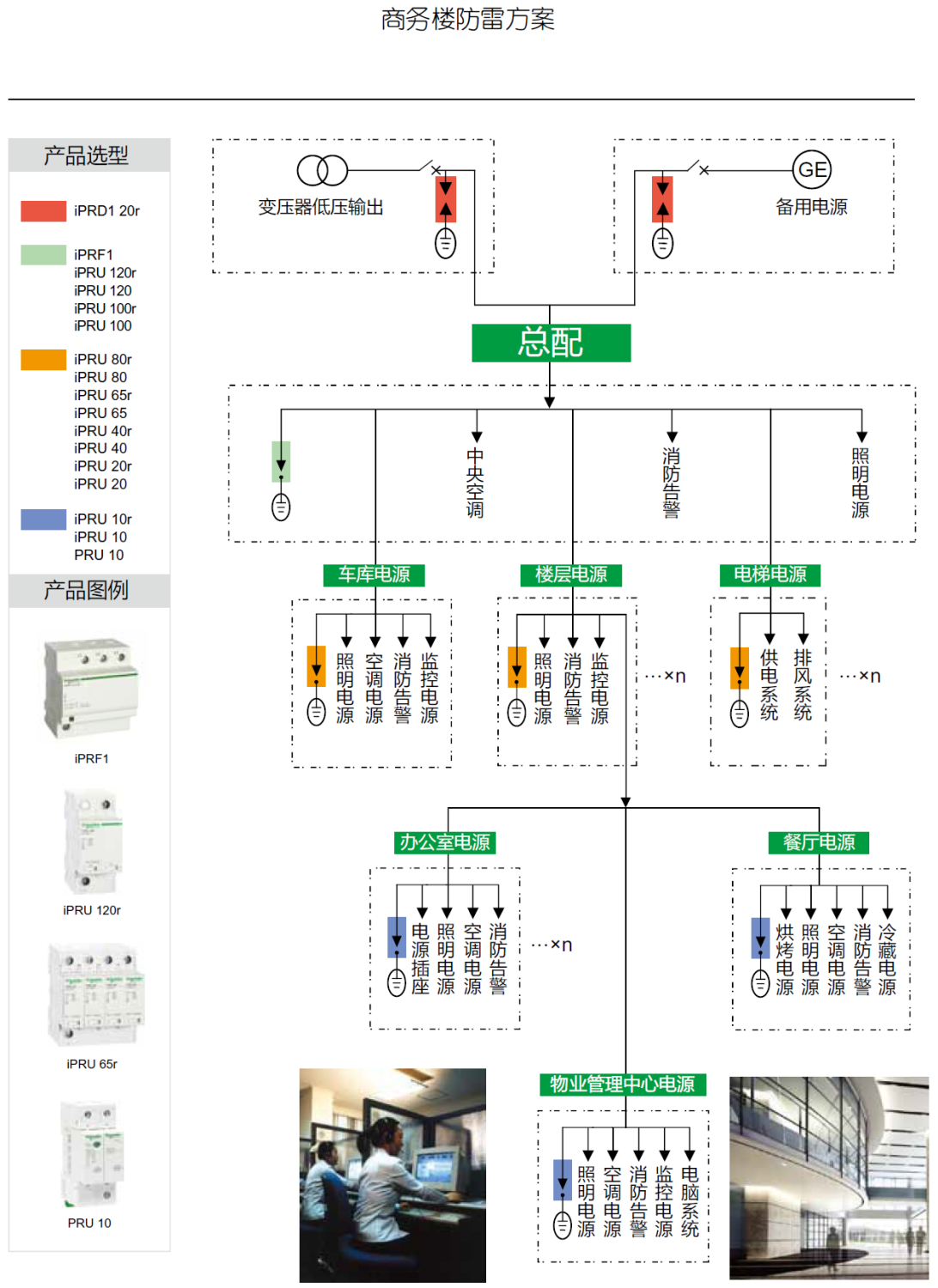

1. 多級SPD配置
   • 一級防護（總配電房）：安裝三相電源避雷箱（通流容量80kA@8/20μs），保護UPS及總配電柜。
   • 二級防護（設備機房）：配置模塊式電源電涌保護器（通流容量40kA），覆蓋服務器、網絡設備等。
   • 三級防護（終端設備）：終端設備加裝精細電源防雷插座（通流容量10kA），限制殘壓至設備耐受范圍。
2. 信號線路防護
   • 通信線、監控線采用屏蔽電纜并就近接地，埋地敷設或穿金屬管保護。
   • 在信號線入口處安裝信號防雷器，抑制雷電感應過電壓。

四、智能監測與長效運維

1. 物聯網集成
   • 部署防雷云平臺，實時監測雷電活動、接地電阻及SPD狀態，聯動關閉非必要設備并啟動應急程序。
   • 歷史雷電數據存儲6個月，支持導出分析以優化防護策略。
2. 定期檢測與維護
   • 每季度檢查接地電阻、避雷器狀態，雷擊計數器超閾值時立即更換模塊。
   • 雷雨季前完成防雷裝置檢測，確保設備有效性。

五、實施案例與成本效益

1. 某超高層商務樓案例
   • 在總配電房安裝CSHBFL-M385/25G一級SPD，設備機房配置CSHBFL-M385/40二級SPD，終端設備加裝CSHBFL-M385/20三級SPD，設備故障率降低40%。
2. 成本效益
   • 初始投資約30萬元（含防雷器、接地施工及智能監測設備），設備損壞率預計降低至1.2%以下，2年內收回成本。

結語

商務樓防雷方案通過“多級防護+智能監測+全場景適配”，實現從直擊雷攔截到信號傳輸?shù)娜溌繁Ｗo。結合定期檢測、員工培訓及應急預案演練，可顯著降低雷電災害風險，保障運營連續性與公共安全。

建筑類防雷方案設計依據

GB50343-2012《建筑物電子信息系統防雷技術規范》
GB 50174-2008《電子計算機機房設計規范》
YD/T5098-2001《通信局（站）雷電過電壓保護工程設計規范》
GB50057-2010 《建筑物防雷設計規范》
GB50169-2006《電氣裝置安裝工程接地裝置施工及驗收規范》
IEC1024-1:1993《Protection of Structures against Lightning》
IEC664-1:1992-02《Insulation coordination for equipment withinlow-voltage systems》
IEC 364-4:1993-02《Electrical installations of buildings》
