一、產品概述

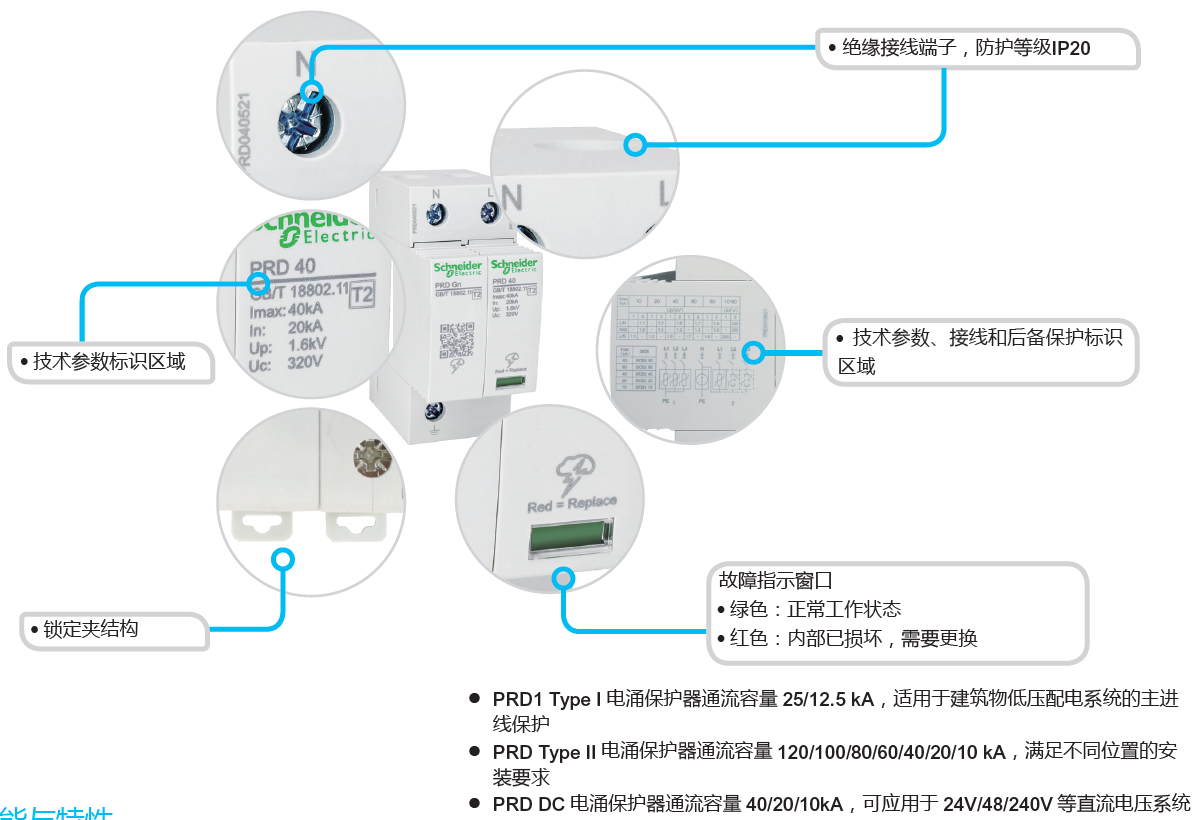

PRD 40R DC 75V 2P是施耐德電氣推出的直流電源專用電涌保護器，采用模塊化設計，支持兩極（2P）配置，適用于直流75V系統的末端防護。其核心參數包括：

• 標稱放電電流（In）：20kA（8/20μs波形），可承受常規電涌沖擊。
• 最大放電電流（Imax）：40kA（8/20μs波形），滿足嚴苛環境下的瞬態過電壓防護需求。
• 最大持續工作電壓（Uc）：500V（交流系統）或約112.5V（直流系統，按1.5倍額定電壓計算）。
• 電壓保護水平（Up）：≤1.5kV，確保被保護設備絕緣安全。

---

二、技術參數詳解

1. 標稱放電電流與最大放電電流

   • In（20kA）：表示SPD在8/20μs波形下可承受的重復峰值電流，用于評估其常規防護能力。
   • Imax（40kA）：代表SPD可承受的單次最大沖擊電流，適用于雷擊等極端場景。

2. 電壓保護水平（Up）

   • Up值需小于被保護設備的絕緣耐受電壓（Uw）的80%，本型號Up≤1.5kV，可適配大多數直流設備。

3. 直流系統適配性

   • 根據直流SPD的參數選擇原則，Uc通常取系統額定電壓的1.5倍（75V×1.5=112.5V），本型號最大操作電壓500V（交流）或約112.5V（直流）的設計，兼顧了靈活性與安全性。

---

三、應用場景與優勢

適用場景

• 數據中心：保護服務器、存儲設備等高敏感度直流負載。
• 通信基站：防范雷電或電源切換引起的電涌。
• 工業自動化：保障PLC、傳感器等關鍵部件的穩定運行。

技術優勢

• 快速響應：響應時間≤0.01秒，迅速導通電涌電流至地線。
• 模塊化設計：支持熱插拔，便于維護與擴容。
• 標準合規性：符合GB/T 18802.11和UL 1449標準，兼顧國內外市場要求。

---

四、安裝與維護建議

1. 安裝位置
   • 建議安裝在直流配電柜的末端（LPZ2區），與被保護設備間保持合理電纜長度以降低感應電壓。
2. 定期檢測
   • 每年通過壓敏電阻漏電流測試和絕緣電阻測試，確保SPD性能穩定。

---

結語

施耐德PRD 40R DC 75V 2P憑借其高性價比、寬電壓適配性和嚴格標準認證，成為直流電源系統電涌防護的可靠選擇。合理選擇參數并規范安裝，可有效提升系統整體安全性與可靠性。

注：PRD DC為可插拔式產品。

產品型號/訂貨號：PRD 10R DC 36V 2P（PRD0102C1），PRD 40R DC 75V 2P（PRD0402D1），PRD 20R DC 75V 2P（PRD0202D1），PRD 40R DC 350V 2P（PRD0402E1），PRD 20R DC 35V 2P（PRD0202E1）。
