一、產品定位與核心功能

DS72RS-48DC是一款雙向智能型直流電源電涌保護器，專為48V DC工業級供電系統設計，適用于LPZ1-LPZ2防護層級（如機房配電柜、新能源逆變器輸入端、軌道交通信號電源等場景）。其核心功能包括：

• 全向浪涌防護：支持正負極雙向浪涌抑制，有效應對雷擊、靜電放電（ESD）及操作過電壓。
• 超強能量吸收能力：采用雙級壓敏電阻（MOV）與氣體放電管（GDT）協同架構，最大能量吸收值達480J，可抵御高達120kA（8/20μs）的瞬態沖擊。
• 智能狀態監測：集成故障指示燈與可選遙信模塊，實時反饋SPD失效狀態，降低運維成本。
• 低功耗與長壽命：靜態功耗＜0.05W，MTBF（平均無故障時間）＞10萬小時，保障長期穩定運行。

二、技術亮點與參數優勢

1. 精準適配48V直流系統

   • 標稱放電電流（Iimp）：120kA（雙向），滿足IEC 61643-22標準對直流SPD的嚴苛要求。
   • 電壓保護水平（Up）：≤300V（@120kA），顯著降低殘壓對敏感設備的威脅。
   • 持續工作電壓（Un）：48V DC，適配光伏逆變器、通信電源等典型直流系統。

2. 超寬電壓適應性與可靠性

   • 耐受暫態過電壓：支持TOV-5s（1000V）和TOV-120min（1500V），適應極端電網波動與設備啟停沖擊。
   • 低導通電阻：<0.1mΩ，靜態功耗＜0.05W，長期運行無能耗損耗。

3. 智能化與模塊化設計

   • 智能診斷功能：通過遙信接口實時上傳SPD狀態至管理系統，支持遠程預警與自動更換提醒。
   • 模塊化可插拔結構：支持熱插拔更換，無需斷電即可維護，提升運維效率。

4. 綠色環保與合規認證

   • 符合RoHS環保指令，采用無鉛化工藝，助力綠色能源項目可持續發展。
   • 通過CE、UL 1449-2nd Edition（RU認證），滿足全球主流市場安全標準。

三、典型應用場景

• 新能源領域：光伏逆變器、儲能電池組輸入端防護，抵御雷擊與電網波動。
• 通信基站：5G基站電源、RRU供電鏈路，防止雷擊導致基站癱瘓。
• 軌道交通：信號系統、牽引供電設備，保障列車控制系統穩定運行。
• 工業自動化：PLC、工業機器人等設備電源防護，抵御開關浪涌與操作過電壓。
• 數據中心：服務器電源、UPS前端防護，確保關鍵基礎設施持續運行。

四、安裝與維護指南

1. 安裝要求

   • 接線規范：正極（+）與負極（-）獨立接入，避免極性反接。
   • 接地要求：PE接地線截面積≥4mm2，接地電阻＜10Ω，確保浪涌能量快速泄放。
   • 分級防護：建議前端搭配Type 1（如氣體放電管陣列）形成多級防護體系。

2. 日常維護

   • 狀態監測：通過本地指示燈或遠程系統實時查看SPD狀態，紅色常亮需立即更換。
   • 定期測試：每半年使用專業儀器驗證標稱放電電流與能量吸收性能，確保防護有效性。

五、合規性與認證

DS72RS-48DC嚴格遵循IEC 61643-22（直流型SPD）、GB/T 18802.26（中國標準），并通過CE、UL 1449-2nd Edition（RU認證），滿足全球工業級市場準入要求。

結語
DS72RS-48DC直流電源電涌保護器以“智能防護、高效節能”為核心，為48V直流系統提供了高可靠解決方案。無論是應對極端天氣威脅，還是保障復雜電網環境中的設備安全運行，選擇DS72RS-48DC，即是為關鍵基礎設施筑起了一道智能化、可持續的安全屏障。

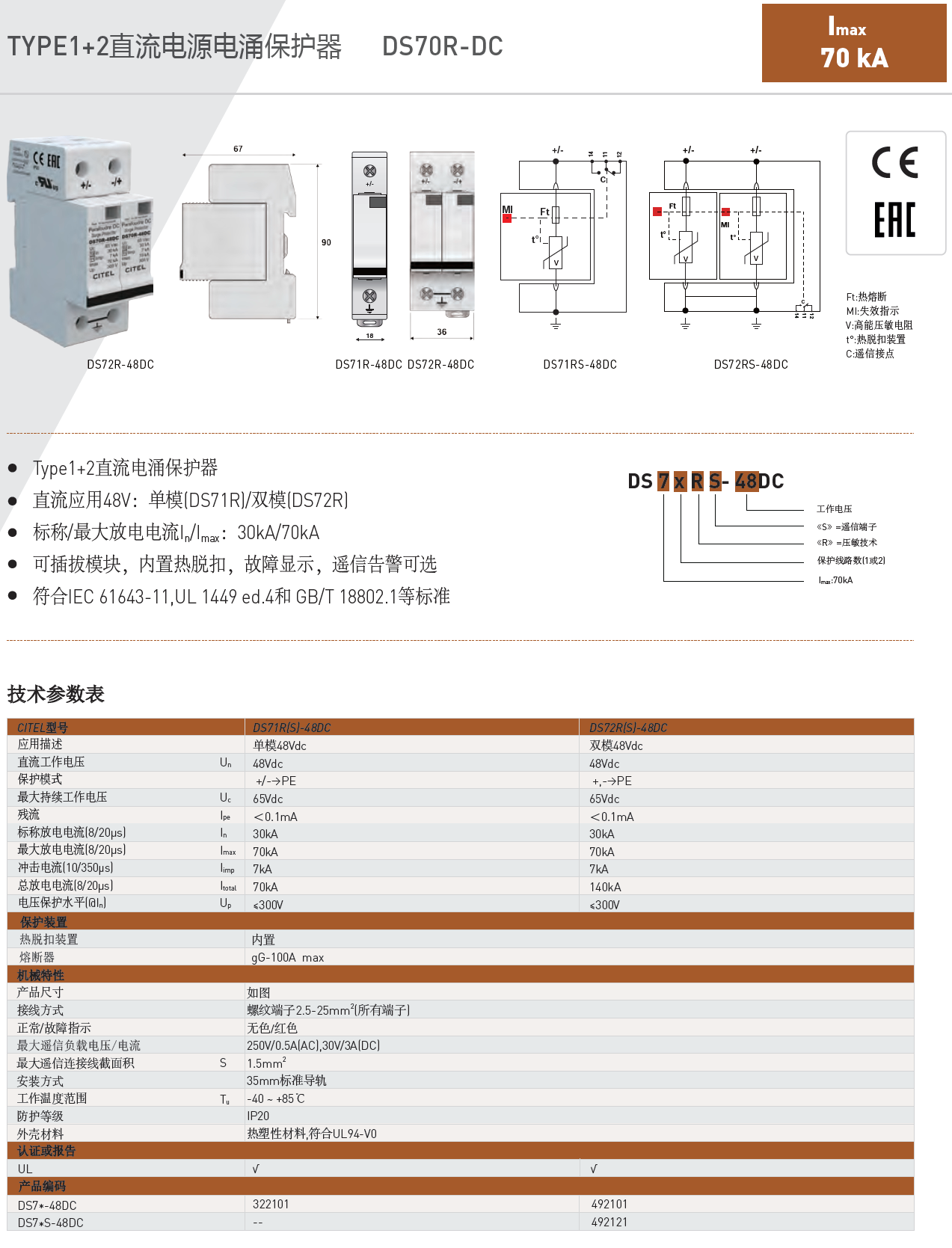

產品型號:

DS71R-48DC，DS71RS-48DC，DS72R-48DC，DS72RS-48DC
