一、產品定位與核心功能

DS60VGPV-1000G/51是一款光伏專用直流型電源電涌保護器，專為1000V DC光伏陣列及逆變器前端設計，適用于LPZ0-LPZ1（一級防護）場景，如光伏電站匯流箱、直流配電柜及儲能系統接入點。其核心功能包括：

• 超高壓全向防護：支持正負極雙向抑制，有效應對雷擊、靜電放電（ESD）及操作過電壓。
• 超高能量耐受能力：采用雙級壓敏電阻（MOV）與氣體放電管（GDT）協同架構，最大能量吸收值達1200J，可抵御高達**51kA（8/20μs）**的瞬態沖擊。
• 智能狀態監測：集成故障指示燈與可選遙信模塊，實時反饋SPD失效狀態，降低運維成本。
• 超低功耗與長壽命：靜態功耗＜0.1W，MTBF（平均無故障時間）＞10萬小時，保障長期穩定運行。

二、技術亮點與參數優勢

1. 精準適配1000V光伏系統

   • 標稱放電電流（Iimp）：51kA（雙向，8/20μs），滿足IEC 61643-22標準對超高功率光伏系統的嚴苛要求。
   • 電壓保護水平（Up）：≤2500V（@51kA），顯著降低殘壓對逆變器及儲能系統的威脅。
   • 持續工作電壓（Un）：1000V DC，適配TOPCon、HJT等新型高功率光伏組件輸出場景。

2. 多級防護與能量管理

   • Type 1防護：前端GDT快速導通雷擊電流至接地，避免主電路受損。
   • Type 2防護：后端MOV精準鉗制殘壓，確保設備在極端條件下安全運行。
   • 能量吸收值：最高可達1200J（IEC 62305標準），遠超普通SPD的200J上限，適應更嚴苛的雷擊環境。

3. 智能化與模塊化設計

   • 熱插拔結構：支持不中斷供電更換故障模塊，提升維護效率。
   • 遠程監控：通過RS485或Modbus協議集成至光伏管理系統（PMS），實現集中化運維管理。
   • 多通道擴展：可選配多路獨立輸入接口，靈活適配大規模光伏陣列的分布式部署需求。

4. 綠色環保與合規認證

   • 符合RoHS環保指令，采用無鉛化工藝，助力光伏電站可持續發展。
   • 通過CE、UL 1449-2nd Edition（RU認證），滿足全球主流市場安全要求。

三、典型應用場景

• 超高壓光伏電站：保護1000V DC光伏組件、匯流箱及逆變器輸入端，抵御極端天氣與電網波動。
• 儲能系統：儲能電池組與充放電回路防護，確保儲能設備在高電壓場景下的安全運行。
• 海上風電：風機變流器前端防護，降低操作過電壓對關鍵設備的損害。
• 新能源微電網：混合能源系統中直流母線的浪涌抑制，保障供電連續性。
• 工業重型負載：適配工業機器人、數據中心UPS等高功率直流設備，防止開關浪涌導致停機。

四、安裝與維護指南

1. 安裝要求

   • 接線規范：正極（+）與負極（-）獨立接入，避免極性反接；前端需串聯Type 1 SPD（如氣體放電管陣列）。
   • 接地要求：PE接地線截面積≥16mm2，接地電阻＜1Ω，確保雷電流快速泄放。

2. 日常維護

   • 狀態監測：每月檢查指示燈狀態，紅色常亮表示SPD失效，需立即更換。
   • 定期測試：每半年使用專業儀器驗證標稱放電電流（Iimp）與能量吸收性能。

五、合規性與認證

DS60VGPV-1000G/51嚴格遵循IEC 61643-22（直流型SPD）、GB/T 18802.26（中國標準），并通過CE、UL 1449-2nd Edition（RU認證），滿足全球新能源市場準入要求。

結語
DS60VGPV-1000G/51光伏裝置電源電涌保護器以“超高壓防護、超高能耐受、智能運維”為核心，為1000V DC光伏系統提供了前所未有的安全解決方案。無論是應對極端天氣威脅，還是保障復雜電網環境中的設備穩定運行，選擇DS60VGPV-1000G/51，即是為光伏電站及新能源基礎設施筑起了一道堅不可摧的安全屏障。

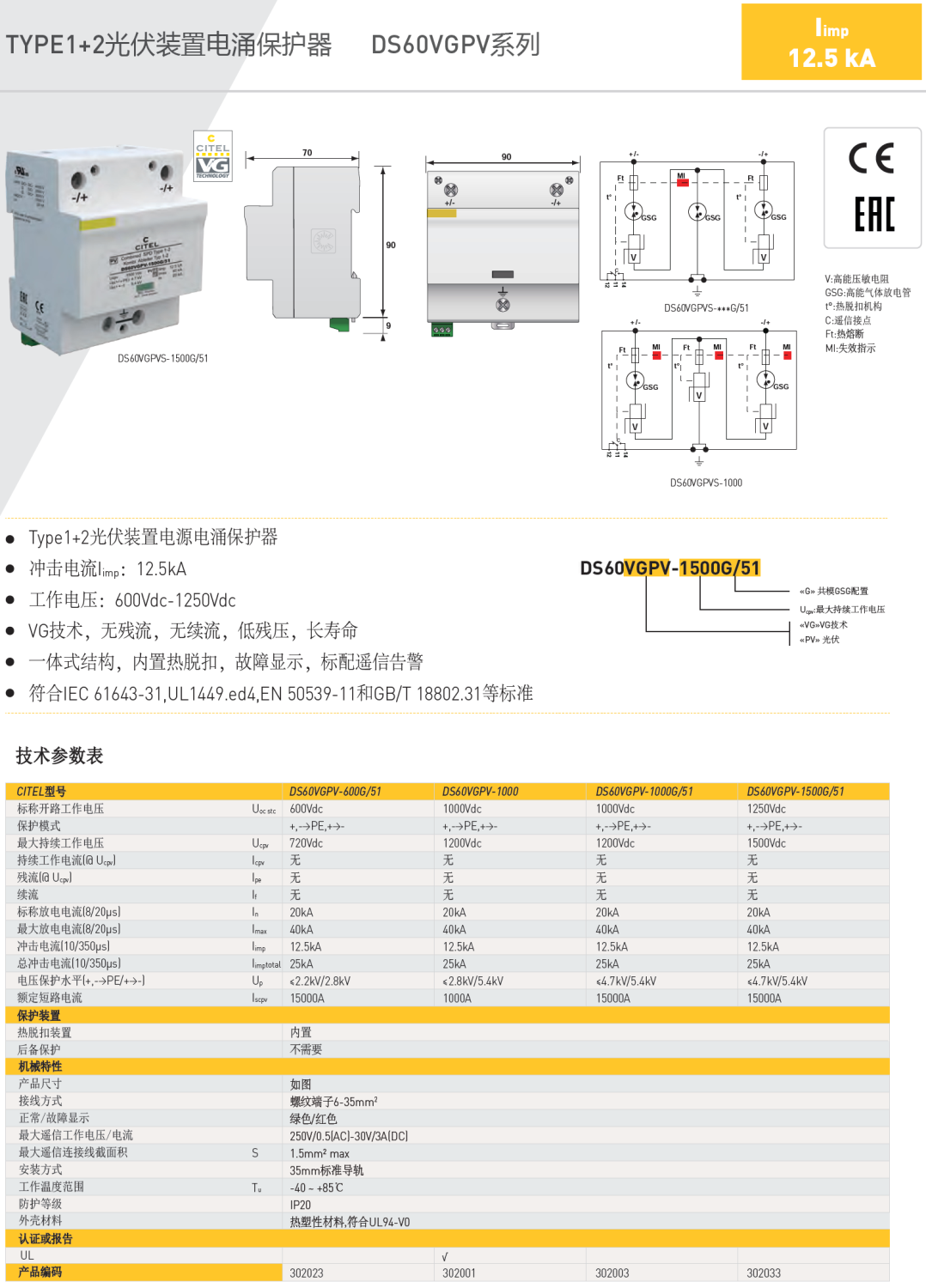

產品型號: DS60VGPV-600/51，DS60VGPV-1000，DS60VGPV-1000G/51，DS60VGPV-1500G/51
