一、產品定位與核心功能

DU33S-1000G/WD專為風力發電機組變流器及配套電氣系統設計，適用于永磁直驅機組、雙饋機組的機側（發電機側）和電網側防護，覆蓋LPZ0B-LPZ2全防護層級。

其核心功能包括：

• 三相全向防護：支持L1/L2/L3三相及中性線（N）的浪涌抑制，應對雷擊、開關瞬態過電壓及電網波動。
• 超高能量耐受：采用雙級壓敏電阻（MOV）與氣體放電管（GDT）協同架構，最大標稱放電電流（Iimp）達100kA（8/20μs），能量吸收值超2000J，可抵御極端雷擊沖擊。
• 智能狀態監測：集成故障指示燈與遙信模塊，實時反饋SPD失效狀態，降低運維成本。
• 緊湊型設計：標準35mm導軌安裝，兼容塔基變流器柜、機艙控制柜等場景。

二、技術亮點與參數優勢

1. 精準適配風電系統

   • 電壓保護水平（Up）：≤1800V（@100kA），顯著降低殘壓對變流器等精密設備的威脅。
   • 持續工作電壓（Un）：690V/50Hz，適配風電變流器典型供電需求。
   • 等電位連接設計：通過金屬結構與接地系統深度耦合，確保雷電流快速泄放。

2. 多級防護架構

   • Type 1防護（前端GDT）：快速導通雷擊電流至接地，保護主電路免受直接沖擊。
   • Type 2防護（后端MOV）：精準鉗制殘壓，確保設備在復雜電網環境中的穩定性。

3. 智能化運維支持

   • 支持RS485/Modbus協議，可集成至風電場SCADA系統，實現遠程監控與故障預警。
   • 熱插拔結構設計，支持不間斷供電更換模塊，提升運維效率。

三、典型應用場景

• 變流器機側防護：保護永磁直驅機組或雙饋機組的轉子側電路，防止暫態過電壓損壞IGBT模塊。
• 電網側防護：適配塔基變流器柜，抵御電網波動與雷電侵入。
• 主控系統防護：為機艙控制柜提供二級防護（LPZ1-LPZ2），保障PLC、傳感器等設備安全。
• 海上風電場景：通過增強型密封設計，適應高鹽霧、潮濕環境。

四、安裝與維護指南

1. 安裝要求

   • 接線規范：三相獨立接入，中性線（N）與地線（PE）分開連接；前端需串聯Type 1 SPD（如CITEL氣體放電管）。
   • 接地要求：PE接地線截面積≥25mm2，接地電阻＜4Ω（高土壤電阻率地區需額外降阻措施）。

2. 日常維護

   • 每月檢查指示燈狀態，紅色常亮表示SPD失效，需立即更換。
   • 每半年使用專業儀器驗證標稱放電電流（Iimp）與能量吸收性能。

五、合規性與認證

DU33S-1000G/WD嚴格遵循IEC 61643-11（Type 1+2復合型）、GB 18802.1及NB_T 10923-2022標準，通過CE、UL 1449-2nd Edition（RU認證），滿足全球風電市場安全準入要求。

結語
DU33S-1000G/WD風力發電機和變流器電涌保護器以“三相高能防護、智能運維、場景適配”為核心，為風電系統提供了從雷電截收到殘壓控制的完整解決方案。無論是應對極端天氣威脅，還是保障復雜電網環境中的設備穩定運行，選擇DU33S-1000G/WD，即為風電場筑牢一道可靠的安全屏障。

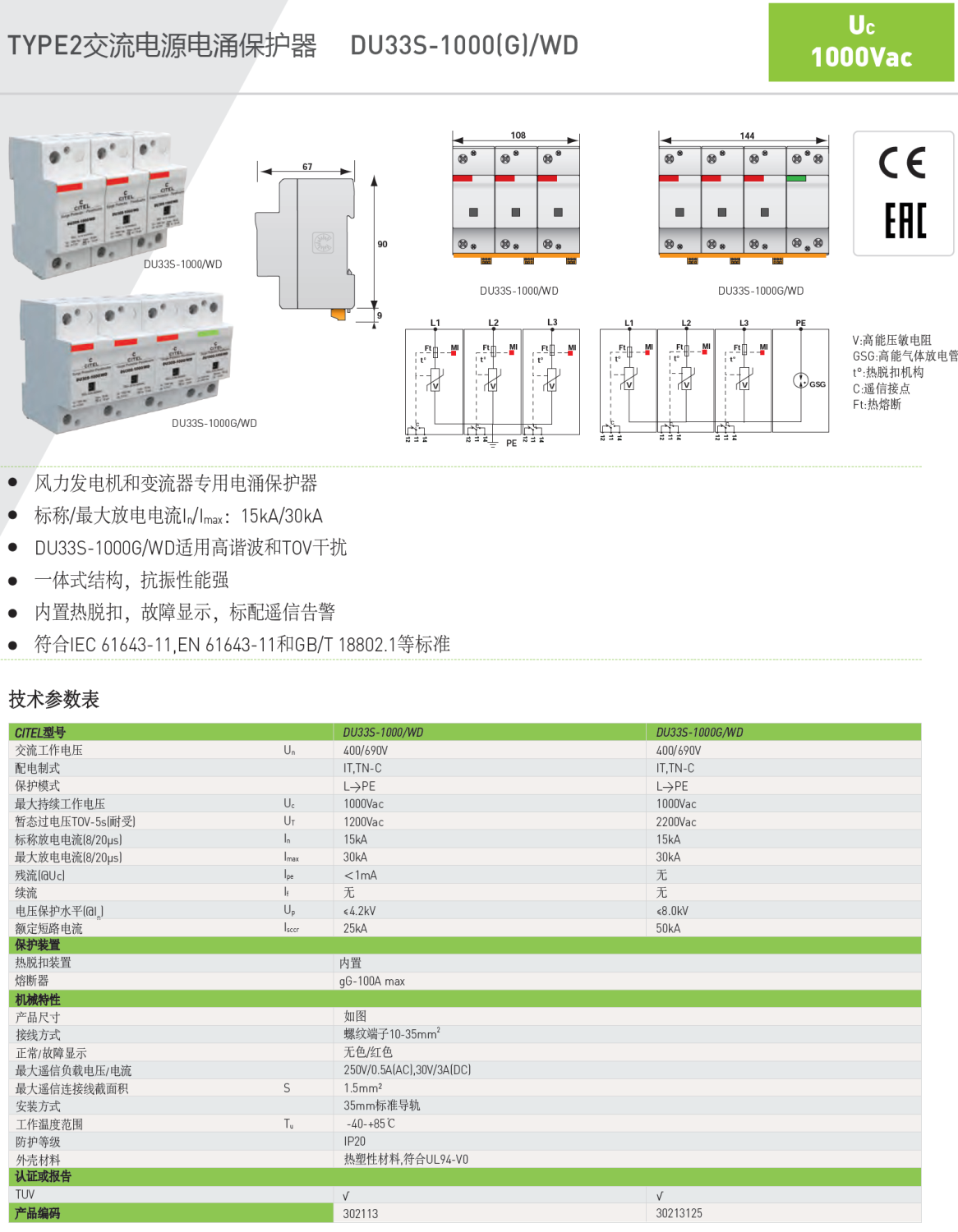

產品型號： DU33S-1000/WD，DU33S-1000G/WD
