一、產品概述

V10-C/4是符合DIN VDE 0675 Part 6（C級）標準的電涌保護器，專為TN-C-S、TN-S、TT及IT系統設計。其核心采用高非線性氧化鋅壓敏電阻（α>30），響應時間短至25納秒，可有效限制瞬態過電壓至設備耐受范圍。模塊化設計支持1-4片組合安裝，適配35mm導軌，便于維護與擴展。

---

二、核心性能參數

• 標稱放電電流（In）：10kA（8/20μs），最大放電電流（Imax）：20kA，可承受單次雷擊沖擊。
• 電壓保護水平（Up）：1.8kV（In時），顯著降低設備損壞風險。
• 最大持續運行電壓（UC）：385V AC/505V DC，兼容多種電網環境。
• 故障指示：內置綠色/紅色視窗，模塊失效時自動切換并觸發報警。

---

三、應用場景

1. 建筑配電系統：適用于LPZ1與LPZ2、LPZ2與LPZ3區交界處的分配電柜，保護敏感電子設備（如通信基站、數據中心）。
2. 工業環境：應對電機、PLC等設備的雷電感應過電壓，確保生產線連續運行。
3. 通信與交通：用于通信基站、鐵路信號系統等場景，符合IEC 61643-1標準。

---

四、創新設計亮點

1. 可插拔模塊化：支持帶電更換，減少停機時間，提升維護效率。
2. NPE防爆模塊：增強對電網制式的適應性，防止反向插入，確保安裝安全。
3. 集成遙信報警（FS）：通過常開觸點遠程傳輸故障信號，實現集中監控。

---

五、安裝與維護

• 安裝便捷：35mm導軌安裝，多模塊間已預接接地跳線，僅需單點接地。
• 壽命保障：金屬氧化物壓敏電阻耐受頻繁動作，配合熱脫扣器實現過載保護。

---

六、總結

V10-C/4 OBO電涌保護器憑借C級防護等級、高通流容量及智能化設計，為復雜電網環境提供全面防護。無論是新建項目還是老舊系統升級，其模塊化、易維護的特性均能顯著降低雷電風險，是電氣設備安全運行的可靠選擇。

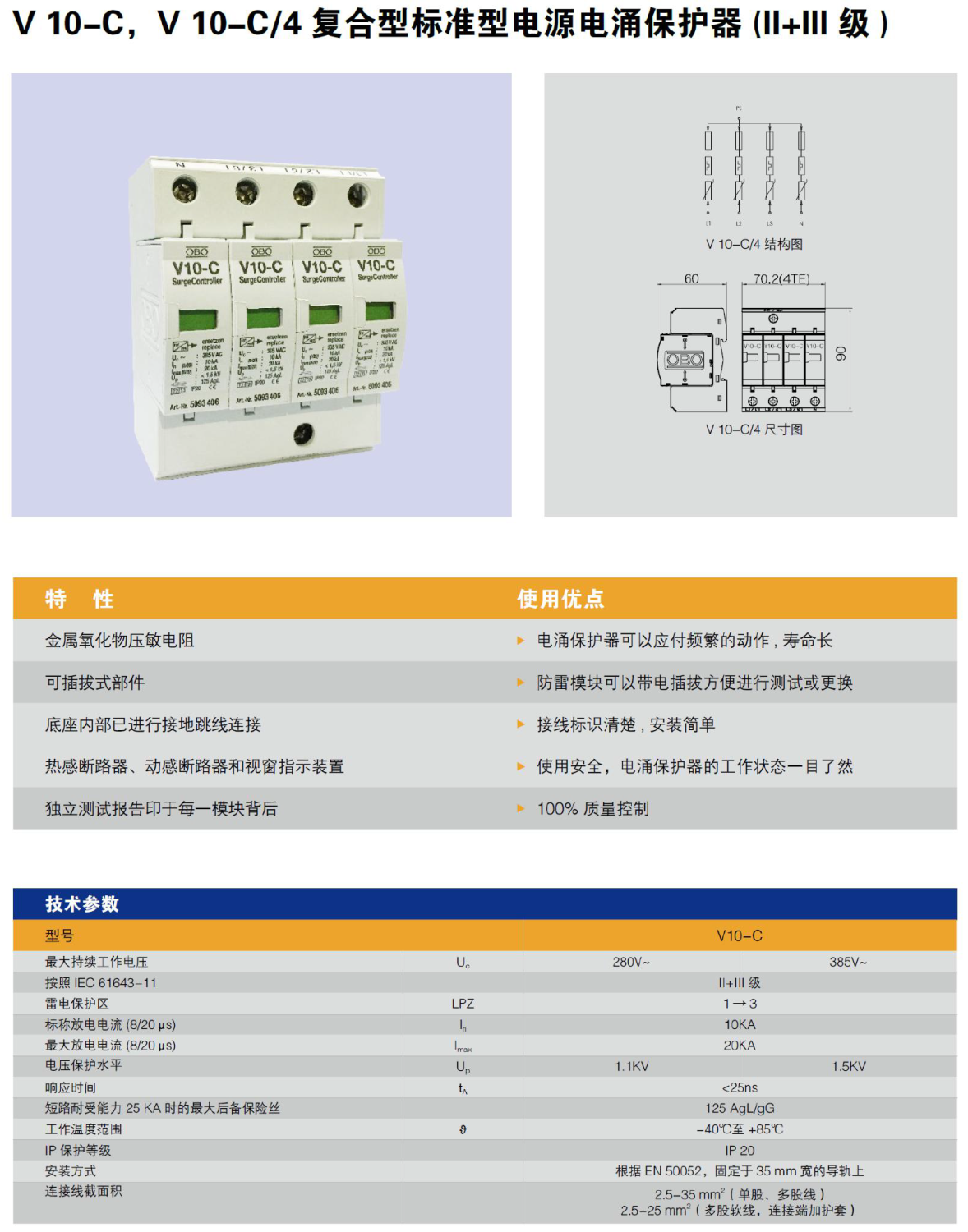

產品型號：V10-C/4
