一、核心功能：消除電位差，保障系統安全

480/481 OBO等電位連接器主要用于非帶電金屬部件與地極未直接連接的環境，通過建立臨時的電氣通路實現等電位連接。其核心功能包括：

1. 防止地電位反擊：在雷擊或過電壓情況下，不同地網間可能產生高達千伏級的電位差，480/481通過內部火花間隙瞬間導通，避免設備因電位差引發短路或損壞。
2. 防爆與絕緣保護：480型采用鎢銅電極和防爆認證（Ex d IIC T6 Gb），適用于易燃易爆環境（如石油、化工領域）；481型則通過不銹鋼電極滿足一般工業場景需求。
3. 陰極保護協同：在輸油/氣管道中，可與陰極保護系統配合，防止雷電導致管道與地極間的空氣放電，避免腐蝕風險。

---

二、技術參數與性能優勢

參數	480型	481型
防爆認證	Ex d IIC T6 Gb	無防爆認證
額定放電電流	100kA（8/20μs）	100kA（8/20μs）
響應時間	≤25ns	≤25ns
電極材料	鎢銅（高抗老化）	不銹鋼
連接線長度	180mm（標準）	250-350mm（可選）
安裝方式	直接螺絲固定	需連接片輔助安裝
應用電壓范圍	AC 230V~385V	AC 230V~385V

---

三、典型應用場景

1. 獨立地網互聯：在分布式地網系統中，480/481可連接不同地網的等電位排，避免雷電流引起的地電位波動。

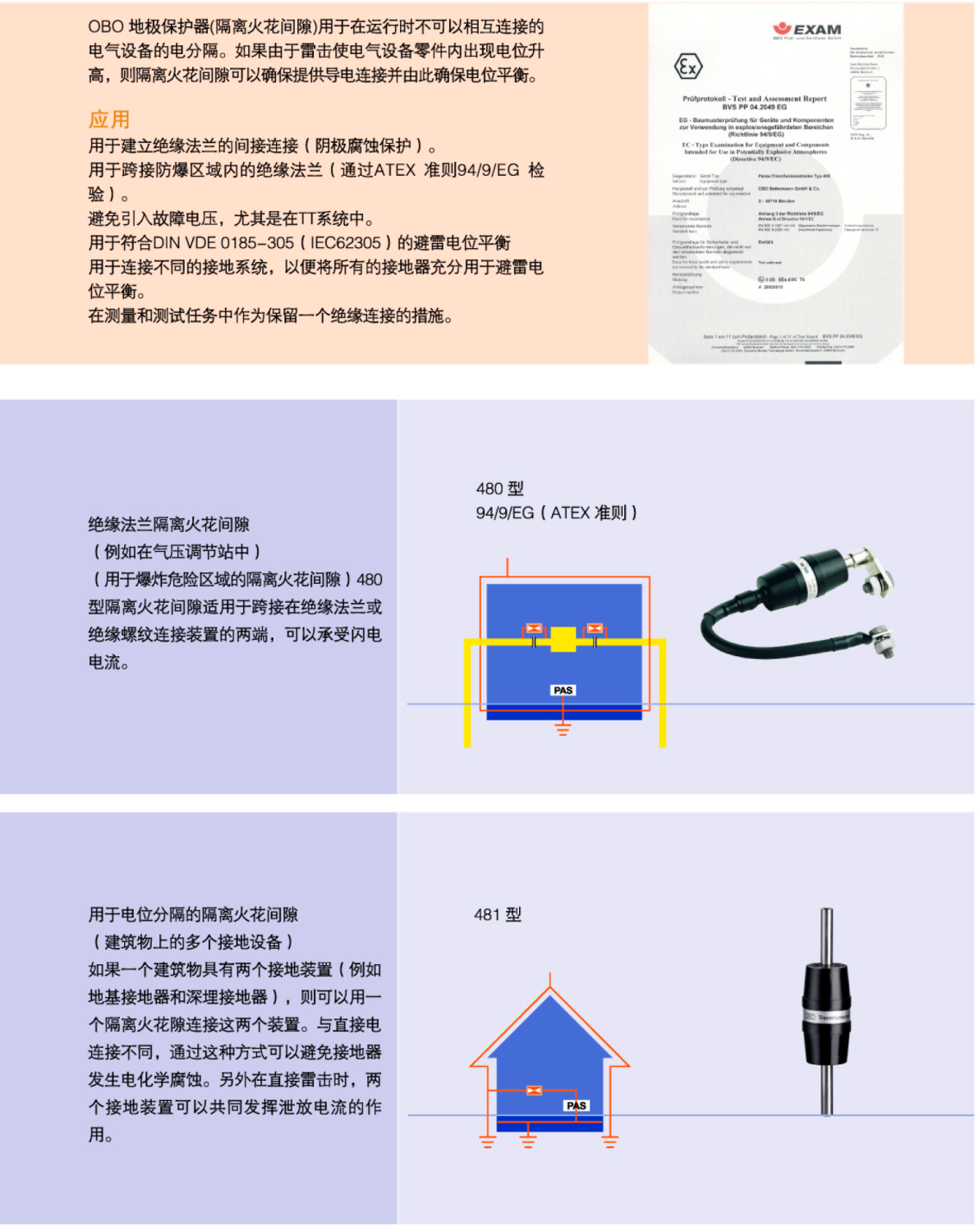

2. 絕緣法蘭保護：用于管道絕緣法蘭的兩側，防止雷電通過法蘭間隙產生火花放電。
3. 防爆區域防護：在化工廠、礦井等防爆場所，480型的防爆設計滿足ATEX標準，確保安全。
4. 陰極保護系統：與陰極保護管道配合使用，防止雷電破壞防腐層。

---

四、安裝規范與注意事項

1. 短直原則：連接線需盡可能短且平直，避免繞圈（繞圈會增加感抗，降低保護效果）。
2. 接地要求：連接線截面需≥10mm2，且與地網可靠連接。
3. 環境適配：480型適用于潮濕、腐蝕性環境，481型則更適合一般工業場景。
4. 定期檢測：建議每年通過絕緣電阻測試（≥100MΩ）和電位差測量，確保功能正常。

---

五、市場認可與選型建議

OBO 480/481憑借其模塊化設計（支持帶電插拔）、高能量氧化鋅壓敏電阻及智能化監測功能（部分型號帶遙信模塊），成為ABB、施耐德等電氣巨頭的配套產品。選型時需重點關注：

• 防爆需求：易燃環境優先選480型；
• 空間限制：緊湊場景可選481型（連接線更長）；
• 系統電壓：確保額定電壓覆蓋實際工況（如385V系統需選3NPE模塊）。

---

結語

480/481 OBO等電位連接器憑借卓越的防雷性能、防爆認證及靈活的安裝方案，成為工業領域等電位連接的首選方案。合理選型與規范施工，可有效提升系統安全性，減少雷電與電位差引發的風險。

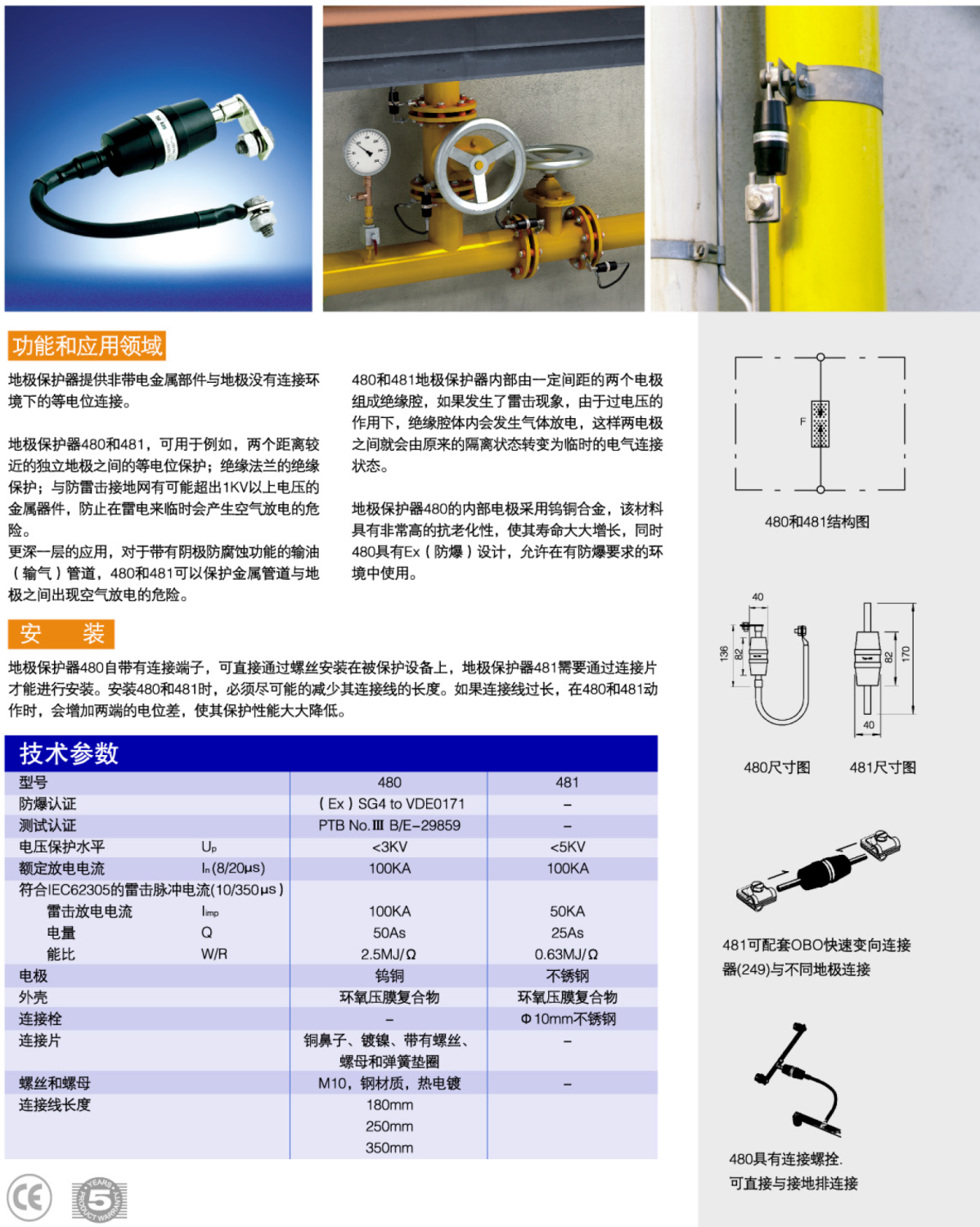

產品型號：480（防爆型）；481（無螺栓）
