一、產品概述

DG M TNC 385 FM是專為TN-C系統設計的模塊化電涌保護器，采用“3+0”電路結構，適用于單相TN-C系統的電涌防護。其核心功能包括大通流能力、動態熱脫扣保護及可視化狀態監控，可有效降低雷電、電網瞬變等引起的電涌危害。該產品基于DEHNguard系列技術平臺開發，符合IEC 61643-11、GB 18802.1等國際及國家標準，標稱放電電流（In）達40 kA，最大放電電流（Imax）為80 kA，電壓保護水平（Up）≤2.2 kV，為設備提供多級防護。

二、技術特點

1. 模塊化設計
   采用插拔式模塊結構，保護模塊與底座通過鎖扣固定，既避免運輸振動或電涌沖擊導致松動，又支持無工具快速更換。多極保護器配備防呆設計，防止誤裝，提升安裝可靠性。

2. 動態熱脫扣保護
   集成雙重監控機制，通過檢測壓敏電阻表面溫度及泄放電流強度，實時評估SPD狀態。當檢測到異常時，觸發脫扣裝置切斷電路，防止熱積累引發火災等二次風險。狀態可通過紅綠指示窗口直觀顯示遙信端子（FM版本）

3. 提供浮動切換觸點的遙信端子，支持常開/常閉觸點配置，便于與監控系統聯動，實現遠程故障報警與自動化運維。

4. 兼容性與擴展性
   符合DIN 43880窄模組標準，可與其他DIN軌設備并排安裝，并支持串聯連接以增強保護冗余。

三、應用場景

• 工業電力系統：適用于電機、PLC、傳感器等關鍵設備的電涌防護，保障生產線連續性。
• 建筑配電：在TN-C系統中保護配電箱、開關柜及末端負載，降低雷擊或電網波動的影響。
• 新能源領域：與光伏逆變器、儲能系統等設備配套使用，提升整體防雷等級。

四、安裝與維護

• 安裝便捷：模塊化設計支持快速部署，底座與模塊通過機械編碼匹配，避免誤裝。
• 維護簡單：通過釋放按鈕即可更換故障模塊，無需拆卸整個裝置，減少停機時間。

五、認證與標準

DG M TNC 385 FM通過KEMA、VDE、UL等國際權威認證，并符合IEC 60364-5-53防雷分區標準，適用于防雷區OB-1及后續區域的電涌防護。

結語

DG M TNC 385 FM憑借其模塊化、智能化及高可靠性，為TN-C系統提供了全面的電涌防護方案。無論是工業環境還是民用建筑，該產品均可顯著提升電氣系統的安全性和穩定性，是現代電氣防護的理想選擇。

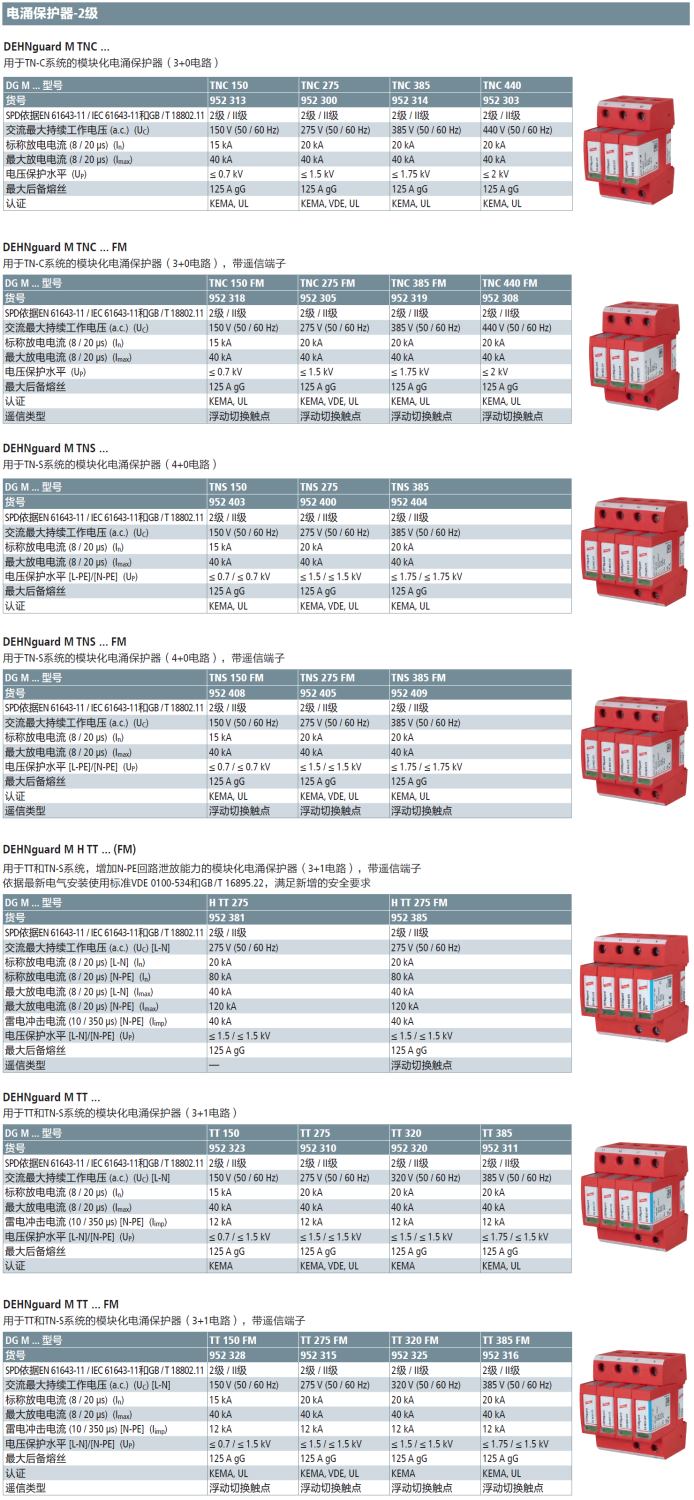

產品型號(貨號)：DG M TNC 150(952 313)，DG M TNC 275(952 300)，DG M TNC 385(952 314)，DG M TNC 440(952 303)，DG M TNC 150 FM(952 318)，DG M TNC 275 FM(952 305)，DG M TNC 385 FM(952 319)，DG M TNC 440 FM(952 308)，DG M TNS 150(952 403)，DG M TNS 275(952 400)，DG M TNS 385(952 404)，DG M TNS 150 FM(952 408)，DG M TNS 275 FM(952 405)，DG M TNS 385 FM(952 409)，DG M H TT 275(952 381)，DG M H TT 275 FM(952 385)，DG M TT 150(952 323)，DG M TT 275(952 310)，DG M TT 320(952 320)，DG M TT 385(952 311)，DG M TT 150 FM(952 328)，DG M TT 275 FM(952 315)，DG M TT 320 FM(952 325)，DG M TT 385 FM(952 316)。
