一、產品概述

BXT ML2 BD 180是DEHN信號防雷器系列中的高端型號，適用于標稱電壓180 V的非平衡信號接口（如模擬量、控制信號或音頻線路）。其核心功能包括：

• 雙通道防護：支持兩線或四線接口的差模與共模干擾抑制，適用于防雷分區0B至2及后續分區的多級保護。

• 高電壓兼容性：直流最大持續工作電壓（UC）達180 V，交流127 V，可適配工業高壓控制系統及長距離傳輸場景。

• 模塊化設計：由底座（BXT BAS）和可插拔保護模塊組成，支持熱插拔更換，確保維護時信號不中斷。

二、核心技術優勢

1. 多級協同防護機制

   • 復合型雷電流泄放：采用氣體放電管（GDT）與半導體限壓技術組合，總雷電沖擊電流（Iimp D1 10/350 μs）達9 kA，標稱放電電流（In C2 8/20 μs）為20 kA，可抵御嚴苛的雷擊與電涌沖擊。

   • 低電壓保護水平：線-線電壓保護水平（Up）≤270 V（In C2），線-地（PG）≤600 V，顯著降低終端設備受損風險。

2. 智能狀態監控（LifeCheck）

   • 內置LifeCheck功能，實時監測模塊的熱/電過載狀態，通過指示燈或手持測試儀（如DRC LC M3+）提前預警，確保及時更換失效模塊。

3. 信號完整性保障

   • 低串聯阻抗與電容：每線串聯阻抗僅1.8 Ω，線-地電容≤16 pF，減少信號衰減，支持高達25 MHz的帶寬，適用于高頻信號傳輸。

   • 寬溫適應性：工作溫度范圍-40°C至+80°C，滿足極端工業環境需求。

4. 緊湊與兼容性設計

   • 超省空間：模塊寬度僅12 mm，支持35 mm DIN導軌安裝，適合高密度控制柜布局。

   • 通用底座：BXT BAS底座集成直通回路，插拔模塊時無需中斷信號，維護便捷。

三、典型應用場景

1. 工業高壓控制系統

   • 保護PLC、DCS系統中180 V模擬量信號（如傳感器、執行器）免受雷電感應過電壓影響。

2. 能源與電力系統

   • 風力發電機組、光伏逆變器的高壓信號線路防護，確保電網穩定性。

3. 通信與廣播設施

   • 基站射頻信號、廣播音頻線路（如BSP M2系列）的防雷保護，避免數據丟包或設備宕機。

4. 交通基礎設施

   • 鐵路信號系統、隧道監控網絡的長距離高壓信號傳輸保護。

四、安裝與運維建議

• 安裝規范

  • 靠近被保護設備安裝，縮短保護路徑；接地線截面積≥4 mm2，接地電阻≤10 Ω。

• 維護策略

  • 定期通過LifeCheck功能檢測模塊狀態，紅色指示燈亮起需立即更換。

  • 搭配DEHNrecord LC/MCM系統，實現多模塊遠程集中監控。

五、總結

BXT ML2 BD 180 DEHN信號防雷器模塊憑借其高電壓兼容性、智能監控與緊湊設計，成為工業高壓信號防護的理想選擇。在雷電活動頻繁或電磁環境復雜的場景中，該模塊不僅能有效降低設備故障率，還可通過預維護機制減少停機損失，為關鍵基礎設施的穩定運行提供堅實保障。

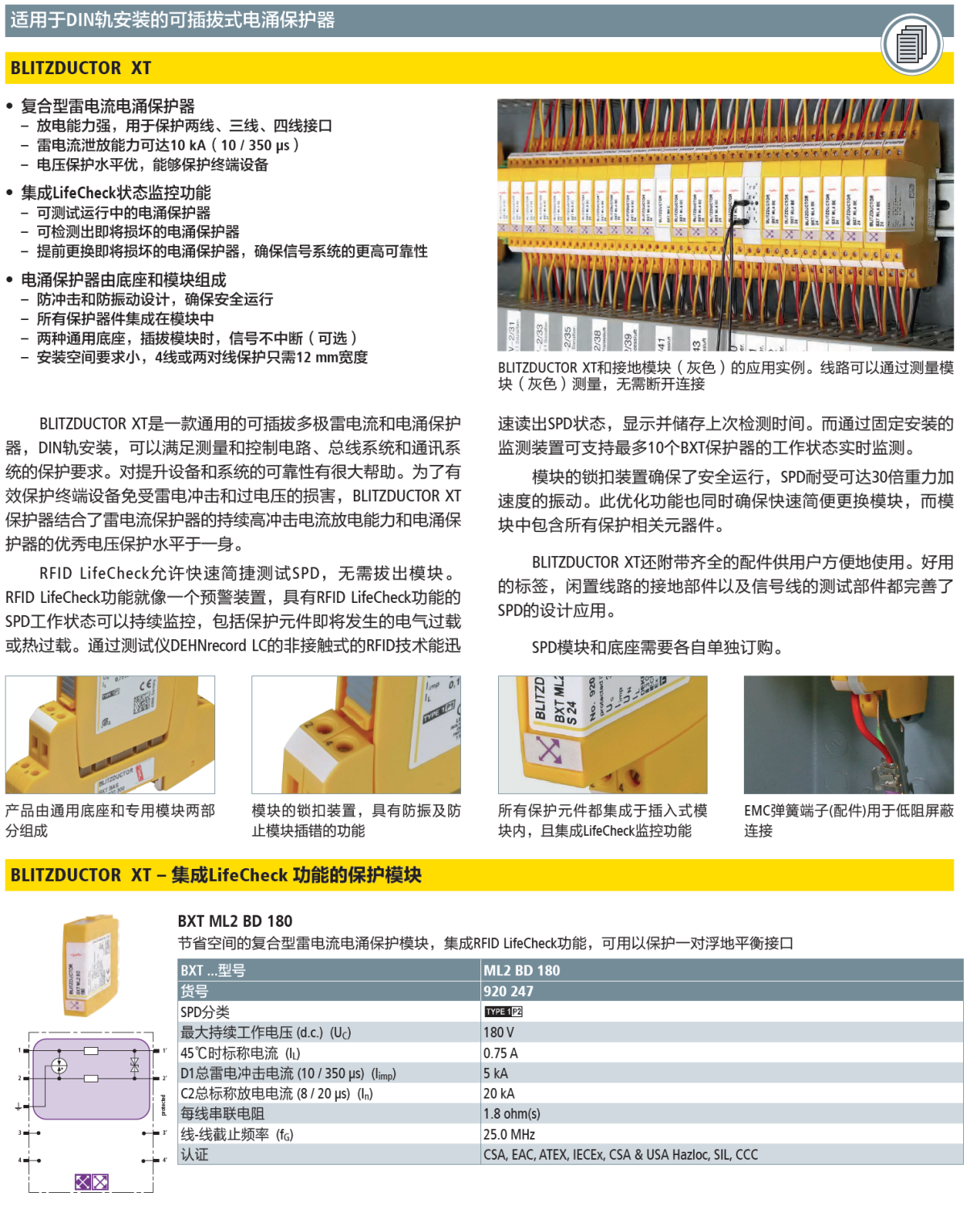

產品型號(貨號)：BXT ML2 BD 180(920 247)
