MNT-TV-SAT D/WH 是菲尼克斯（Phoenix Contact）推出的一款專為無線通信和電視設備設計的3類電涌保護設備，主要用于保護電纜、地面天線、衛星系統等設施的電源和信號連接，防止雷擊或過電壓對設備造成損壞。該產品結合了高防護等級與緊湊設計，適用于住宅、工業及商業場景，能夠顯著延長終端設備的使用壽命并提升系統可靠性。

核心技術參數

1. 電氣性能

   • 額定電壓：230/400 V AC（適用于TN/TT電源系統），最大持續工作電壓為275 V AC（L-N）和360 V AC（L-PE/N-PE）。

   • 響應時間：≤25 ns（L-N），≤100 ns（L-PE/N-PE），確?？焖僖种齐娪?/span>。

   • 電壓保護水平：≤1.5 kV（L-N），≤1.2 kV（屏蔽-接地），有效限制過電壓對設備的沖擊。

   • 放電能力：標稱放電電流（8/20 μs）達5 kA（總放電電流），滿足高能量電涌的泄放需求。

2. 結構與兼容性

   • 連接方式：采用F型連接器（適用于同軸電纜），支持針式/孔式接地，適配衛星天線、有線電視等接口。

   • 環境適應性：工作溫度范圍-25°C至75°C，防護等級IP20，可在惡劣環境下穩定運行。

設計與功能亮點

1. 緊湊化設計

   • 尺寸為63 mm（寬）×107 mm（高）×78 mm（深），節省安裝空間，適合密集布線場景。

   • 外殼采用阻燃材料PA 6（UL 94 V-0認證），具備高機械強度和耐高溫特性。

2. 智能監控與安全防護

   • 可視狀態指示窗口：實時顯示電涌保護器的工作狀態，便于運維人員快速排查故障。

   • 多重保護機制：內置熱監控和備用保險絲（最大16 A），在過載或短路時自動切斷電路，確保系統安全。

3. 兼容性與認證

   • 符合IEC 61643-21、EN 61643-11等國際標準，適用于D、A、NL、E等歐洲國家的電網環境。

   • 支持TN-C-S和TT系統，覆蓋住宅與工業級防雷需求。

應用場景

1. 衛星通信與廣播電視系統

   • 保護衛星接收器、調制解調器等設備的電源和信號線路，防止雷擊導致的信號中斷或硬件損壞。

2. 樓宇安防與智能家居

   • 集成到住宅或商業建筑的配電系統中，為監控攝像頭、網絡設備提供額外保護。

3. 工業自動化

   • 在化工、能源等領域中，保護PLC、傳感器等精密設備免受電網波動影響。

安裝與維護建議

1. 正確安裝

   • 需配合空氣開關或熔斷器使用，建議選用16 A（gG/B/C型）保險絲以優化保護效果。

   • 確保接地電阻符合標準（通?！?0 Ω），接地線應短而直，避免迂回。

2. 定期維護

   • 每半年檢查一次狀態指示窗口，若顯示紅色需及時更換模塊。

   • 清潔設備表面灰塵，避免絕緣性能下降。

總結

MNT-TV-SAT D/WH 菲尼克斯電源防雷器憑借其高效的防護性能、緊湊的設計和智能化的狀態監控，成為復雜電力環境中不可或缺的安全保障設備。無論是衛星通信系統還是工業自動化場景，其均能提供可靠的電涌保護解決方案，降低運維成本并提升設備可用性。

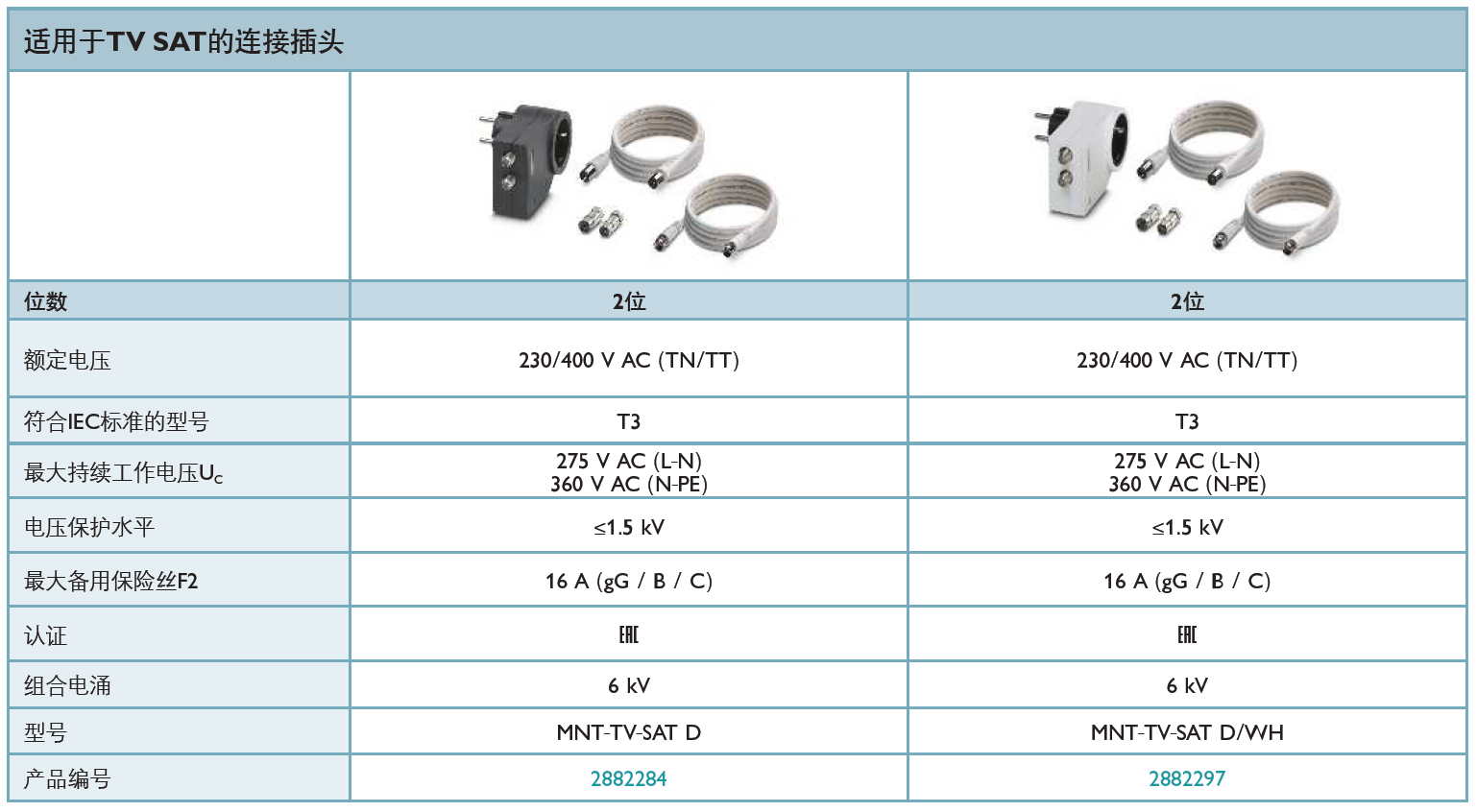

產品型號(貨號)：MNT-TV-SAT D(2882284)，MNT-TV-SAT D/WH(2882297)
