一、產品概述

TTC-6P-2X1-M-24DC-PT-I是一款專為24V直流信號回路設計的模塊化防雷保護裝置，適用于工業控制系統（如PLC、DCS）、傳感器網絡、通信基站等場景。其核心功能在于抑制瞬態過電壓（如雷擊浪涌、操作過電壓），確保信號傳輸?shù)倪B續性與設備安全。產品符合IEC 61643系列國際標準，并通過多項嚴苛電磁兼容性（EMC）認證。

二、核心特性與技術創新

1. 多級協同防護架構

   • 采用“氣體放電管+TVS二極管”多級防護設計，實現從納秒級快速響應到持續能量泄放的全鏈路保護，最大通流能力達5kA（8/20μs）。

   • 支持2線制信號回路（如4-20mA、RS-485）的共模與差模防護，適配工業現場復雜電磁環境。

2. 緊湊化與模塊化設計

   • 寬度僅6.2mm的超薄模塊化結構，支持DIN導軌安裝，可靈活集成于控制柜或接線盒中，節省空間且便于維護。

   • 透明可視化窗口設計，內置狀態指示燈，實時顯示防雷模塊的工作狀態（正常/失效）。

3. 寬溫適應與高可靠性

   • 工作溫度范圍覆蓋-40℃至+80℃，適用于極端工業環境。

   • 內置熱脫扣裝置，在過載情況下自動切斷故障回路，避免二次事故。

4. 即插即用與智能診斷

   • 支持PT-I（Push-in Technology）直插式接線技術，簡化安裝流程，提升施工效率。

   • 可選配遠程監控模塊，通過干接點信號輸出報警信息，實現預防性維護。

三、典型應用場景

1. 智能制造與工業控制
   為PLC、變頻器、伺服驅動等設備的I/O信號端口提供浪涌保護，保障生產線連續運行。

2. 能源與電力系統
   應用于光伏逆變器、風電變槳系統的傳感器信號保護，提升新能源設備抗干擾能力。

3. 軌道交通與智慧城市
   保護地鐵信號系統、智能樓宇的弱電通信線路，降低雷擊導致的系統癱瘓風險。

4. 通信基站與物聯網
   確保5G基站、物聯網終端的RS-485/CAN總線信號穩定，減少數據丟包與設備故障。

四、選型與部署建議

• 系統匹配：需根據信號類型（模擬/數字）、額定電壓（24VDC）、傳輸速率等參數選擇適配型號。

• 接地要求：防雷器需通過低阻抗路徑（≤0.5Ω）接入系統地網，確保泄放通路有效。

• 冗余配置：在雷電多發區域或關鍵系統中，建議采用“前端+后端”兩級防護方案，增強系統魯棒性。

結語
菲尼克斯TTC-6P-2X1-M-24DC-PT-I信號防雷器憑借其精密防護技術、工業級可靠性及智能化特性，已成為工業基礎設施安全防護的標桿產品。

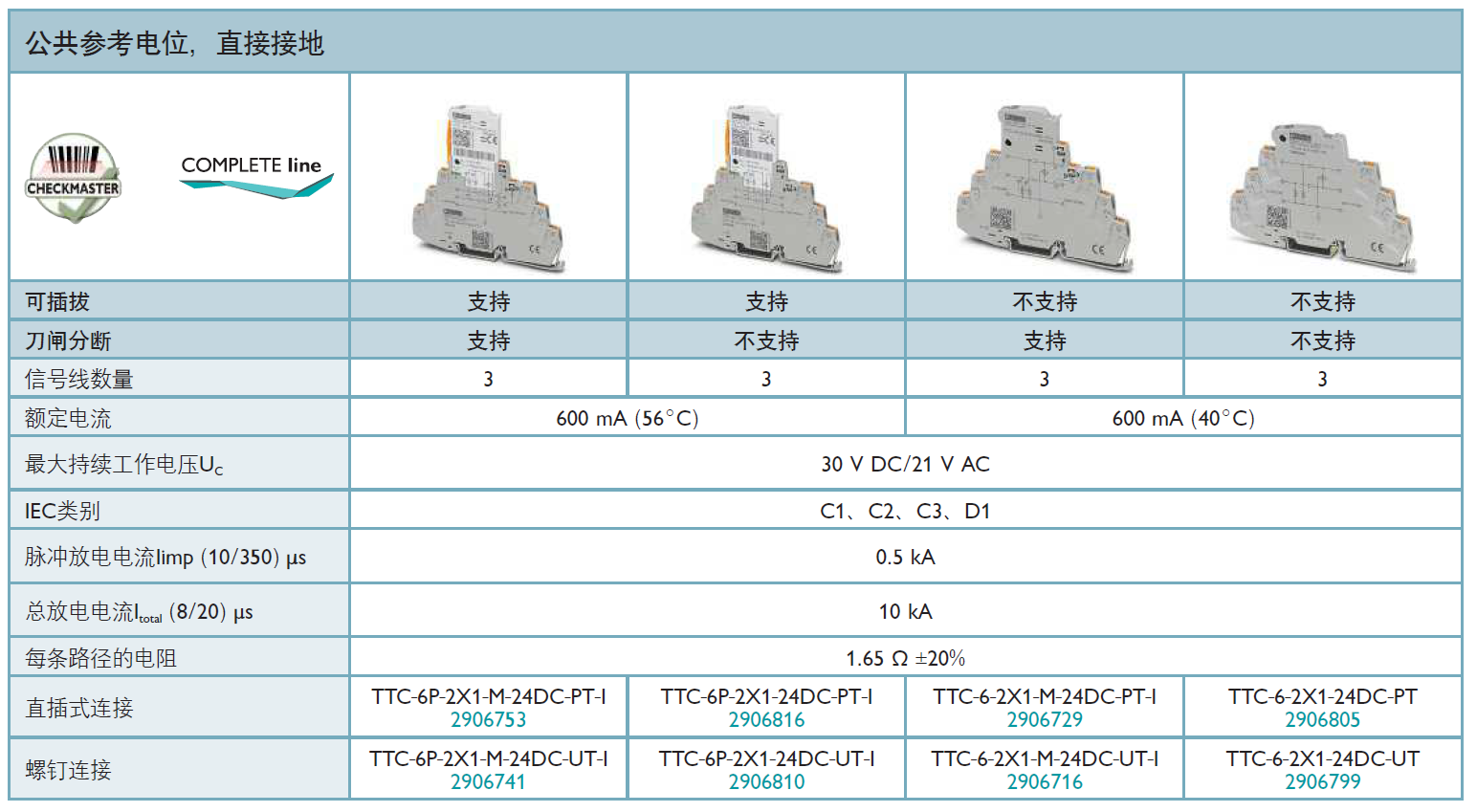

產品型號(貨號)：TTC-6P-2X1-M-24DC-PT-I(2906753)，TTC-6P-2X1-M-24DC-UT-I(2906741)，TTC-6P-2X1-24DC-PT-I(2906816)，TTC-6P-2X1-24DC-UT-I(2906810)，TTC-6-2X1-M-24DC-PT-I(2906729)，TTC-6-2X1-M-24DC-UT-I(2906716)，TTC-6-2X1-24DC-PT(2906805)，TTC-6-2X1-24DC-UT(2906799)
