一、產品概述

PT-IQ-2X2+F-24DC-UT是菲尼克斯電氣（Phoenix Contact）推出的一款專為工業信號回路設計的電涌保護裝置，屬于PLUGTRAB IQ系列。該產品通過氣體放電管間接接地，適用于2個兩線制浮地信號電路，提供多級過電壓保護，同時集成智能狀態監測功能，是工業自動化、電力系統及通信網絡等領域的關鍵防護設備。

核心特性：

• 模塊化設計：由保護插頭和基座組成，支持DIN導軌安裝，便于快速部署和維護。

• 智能狀態顯示：內置多階段LED指示燈（綠色/黃色/紅色），實時反饋設備健康狀態，支持預防性維護。

• 高防護性能：最大浪涌電流達10kA（8/20μs脈沖），電壓保護水平低至60V（線芯-線芯），響應時間≤1ns，有效抑制瞬態過電壓。

• 寬溫適應性：工作溫度范圍-40°C至+70°C，滿足嚴苛工業環境需求。

二、技術參數與性能

1. 關鍵參數

2. 保護機制

• 多級限壓技術：通過氣體放電管與半導體器件協同工作，分階段吸收能量，降低殘壓。

• 遙信功能：支持群組狀態信息集成至系統控制器，實現遠程監控與故障預警。

• HART兼容性：適用于帶通信協議的智能儀表系統，避免信號衰減干擾。

三、典型應用場景

1. 工業自動化控制：保護PLC、DCS系統中的模擬量信號（如4-20mA、HART）免受雷擊或操作過電壓影響。

2. 能源與電力系統：用于光伏逆變器、風電變流器的信號回路防護，符合SIL 3安全等級要求。

3. 石油化工與軌道交通：適配Ex-i本安防爆電路（需選防爆型號PT-IQ-2X2-EX-24DC-UT），保障易燃環境下的安全運行。

四、選型與市場信息

1. 選型建議

• 基礎型號：PT-IQ-2X2+F-24DC-UT（訂貨號2800981），適用于常規信號回路。

• 擴展型號：

  • PT-IQ-1X2+F-24DC-UT（訂貨號2800977）：單通道版本，適用于簡化系統。

  • PT-IQ-2X2-EX-24DC-UT（訂貨號2801513）：防爆版本，適用于危險區域。

2. 價格與供應

• 基礎型號價格需咨詢供應同類產品PT-IQ-1X2+F-24DC-UT批量采購價為1300/只（起訂量1只），交貨周期通常為1個月。建議通過認證代理商長沙華保防雷技術有限公司采購以確保正品。

五、安裝與維護要點

1. 安裝規范：

   • 確保DIN導軌牢固，模塊卡接到位以建立遙信連接。

   • 導線剝線長度10mm，避免過度彎曲。

2. 維護建議：

   • 定期檢查LED狀態：綠色（正常）、黃色（預警需維護）、紅色（故障需更換）。

   • 推薦備用保險絲規格≤350mA，匹配設備額定電流。

六、總結

PT-IQ-2X2+F-24DC-UT憑借其模塊化設計、高防護等級和智能監控功能，成為工業信號防雷領域的標桿產品。用戶可根據實際需求選擇基礎型或防爆擴展型，并通過正規渠道獲取技術支持與售后服務，以確保系統長期穩定運行。

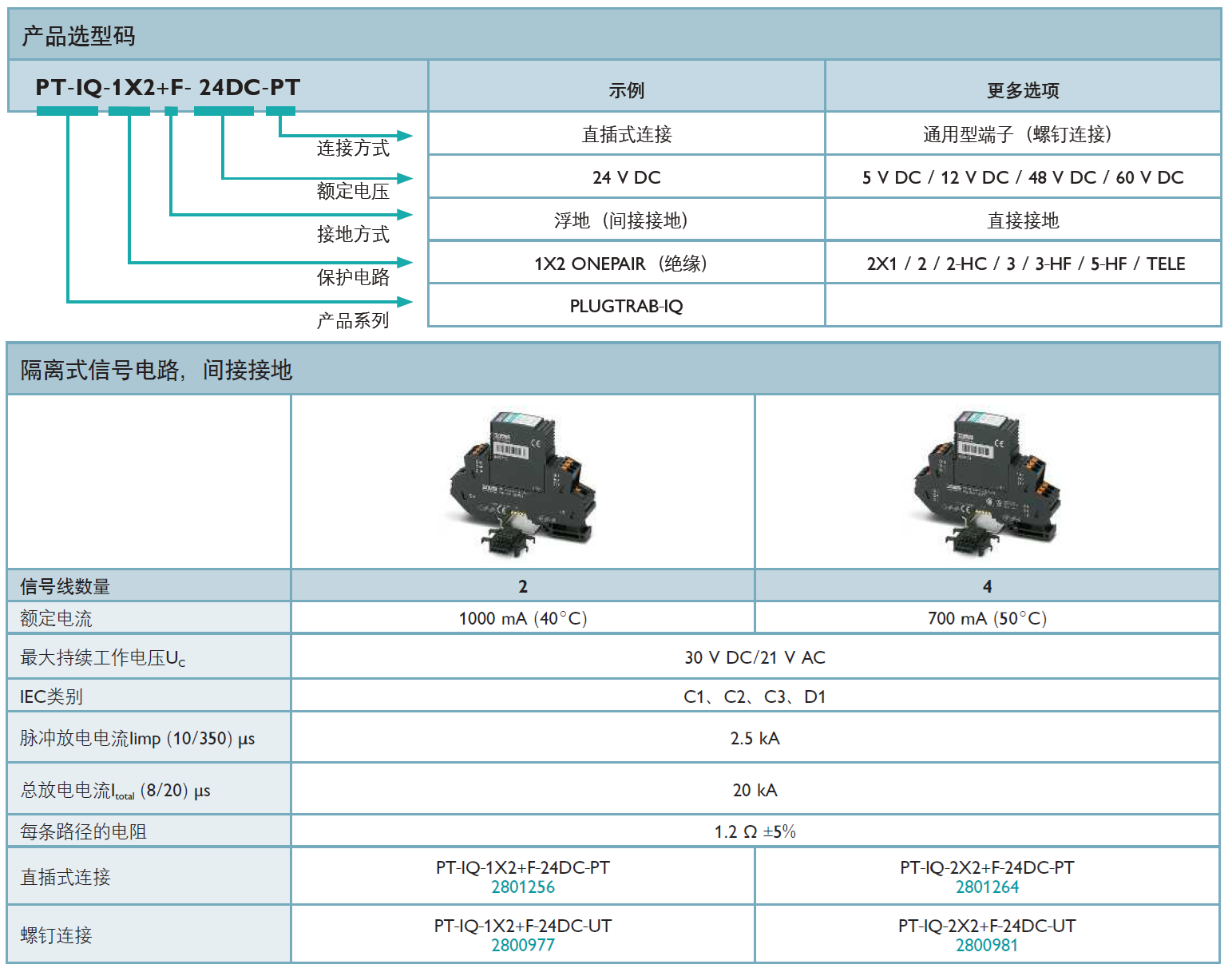

產品型號(貨號)：PT-IQ-2X2+F-24DC-PT(2801264)，PT-IQ-2X2+F-24DC-UT(2800981)，PT-IQ-1X2+F-24DC-PT(2801256)，PT-IQ-1X2+F-24DC-UT(2800977)
