一、產品概述

MC3140-690 MTL電源防雷器專為690V以下交流電源系統設計，適用于工業級三相電力網絡。其核心功能是通過快速泄放雷電流和抑制過電壓，保護后端設備（如PLC、變頻器、傳感器等）免受瞬態電涌沖擊。該產品符合國際標準IEC 61643-11，具備高能容、低殘壓、長壽命等特點，是MTL系列中針對嚴苛工業環境的旗艦型號。

二、核心功能與技術優勢

1. 多級協同防護機制

   • 采用“氣體放電管+壓敏電阻”復合技術，實現納秒級響應（<25ns），泄放電流能力高達40kA（8/20μs）。

   • 多級防護設計可逐級衰減電涌能量，確保殘壓值低于設備耐受閾值。

2. 寬電壓適應性與穩定性

   • 支持690V AC額定電壓，兼容380V~690V工業電網，適應電壓波動范圍廣。

   • 內置熱脫扣裝置，在過載或老化時自動切斷電路，避免火災風險。

3. 模塊化結構與智能監測

   • 模塊化插拔設計，支持不斷電維護，降低運維成本。

   • 配備可視化狀態指示燈（綠色/紅色），實時反饋防雷器健康狀態。

4. 嚴苛環境適應性

   • 工作溫度范圍達-40℃~+85℃，防護等級IP20，可耐受高濕度、粉塵及振動環境。

三、典型應用場景

1. 工業自動化控制系統

   • 保護PLC、DCS、伺服驅動器等精密設備，避免因雷擊或開關浪涌導致的數據丟失或硬件損毀。

2. 新能源電力系統

   • 應用于光伏逆變器、風力發電機組等新能源場站，保障并網設備穩定運行。

3. 石油化工與礦山設施

   • 在易燃易爆環境中提供安全防護，通過ATEX/IECEx防爆認證，杜絕電火花風險。

4. 通信基站與軌道交通

   • 為通信電源、信號設備提供全天候電涌保護，確保系統高可用性。

四、安裝與維護建議

• 安裝規范：需并聯接入電源進線端，接地電阻≤4Ω，建議采用短直路徑布線以減少阻抗。

• 維護策略：定期檢查狀態指示燈，若顯示紅色需及時更換模塊；推薦每3年進行一次全面檢測。

五、結語

MC3140-690 MTL電源防雷器以技術創新與工業級可靠性為核心，為現代電力系統構筑了一道堅實的“安全屏障”。

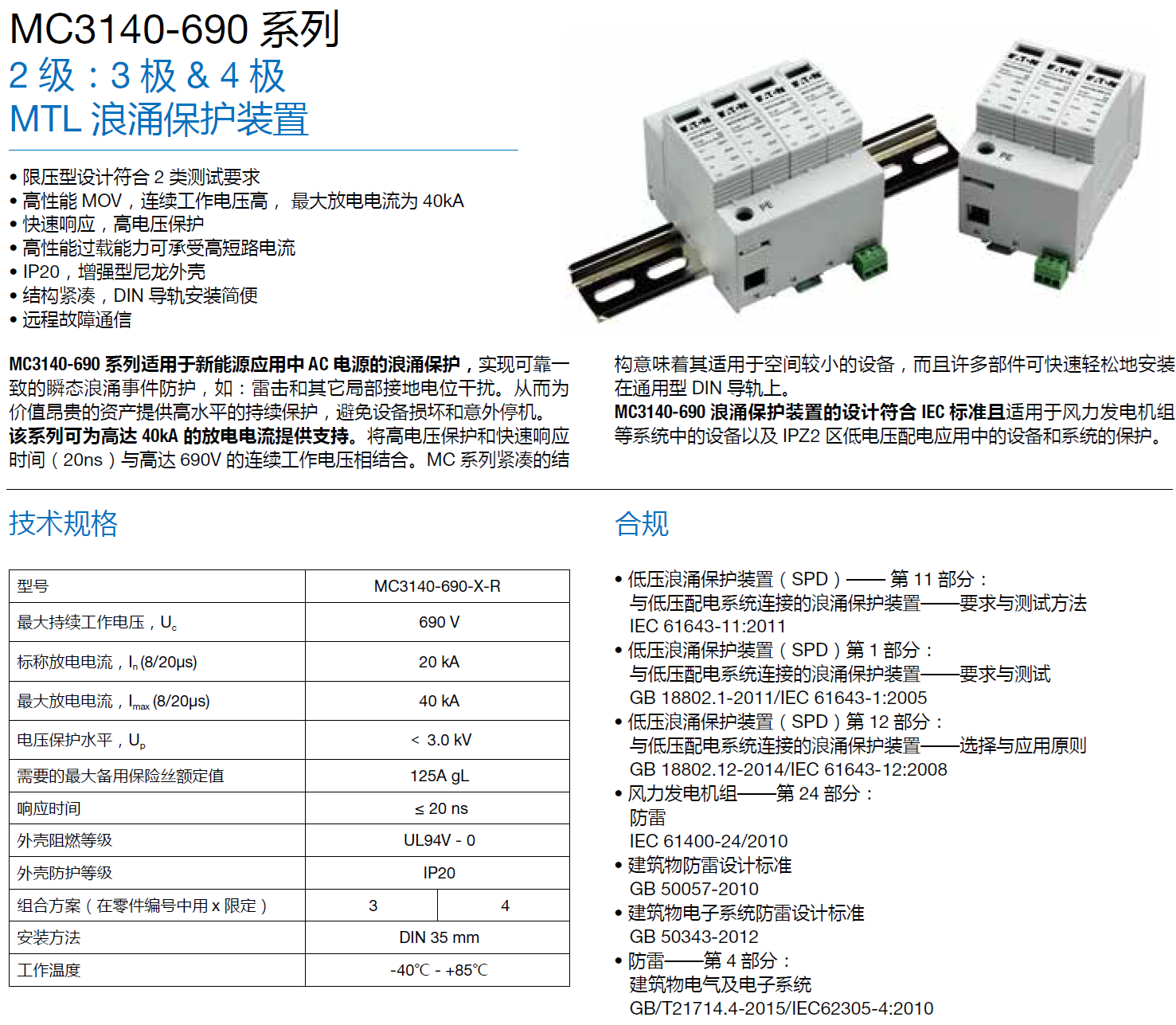

產品型號：MC3140-690-3-R，MC3140-690-4-R
