產品概述

ERT20-T2-385-S/4P 歐申電源防雷器是一款專為三相供電系統設計的高性能電涌保護裝置，屬于第三級（D級）防雷設備，適用于TN-S供電制式的分路配電柜。其核心功能是通過共模保護模式（相線、零線對地）抵御雷電或瞬時過電壓對電氣設備的沖擊，廣泛應用于工業、機房、通信基站等場景，尤其在LPZ1區與LPZ2區交界處發揮關鍵防護作用。

核心特點

1. 模塊化智能設計

   • 自鎖功能：模塊采用機械自鎖結構，避免因振動或外力導致松動，確保長期穩定運行。

   • 便捷更換：支持“輕按”插拔技術，無需工具即可快速更換失效模塊，顯著降低維護成本。

   • 編碼區分：通過機械編碼區分不同電壓等級模塊，防止誤裝誤用，提升安全性。

2. 高效防護性能

   • 共模保護模式：針對相線與零線對地的電涌進行雙重防護，適配TN-S系統的復雜需求。

   • 低殘壓設計：結合高放電能力，有效抑制電壓波動，保護后端設備免受損壞（參考同類產品殘壓可低至1.2kV以下）。

3. 安裝與維護優化

   • 預連接底座：底座采用預接線設計，簡化安裝流程，減少接線錯誤風險。

   • DIN導軌兼容：支持35mm標準DIN導軌安裝，適配主流配電柜結構，安裝穩固便捷（參考同類產品安裝規范）。

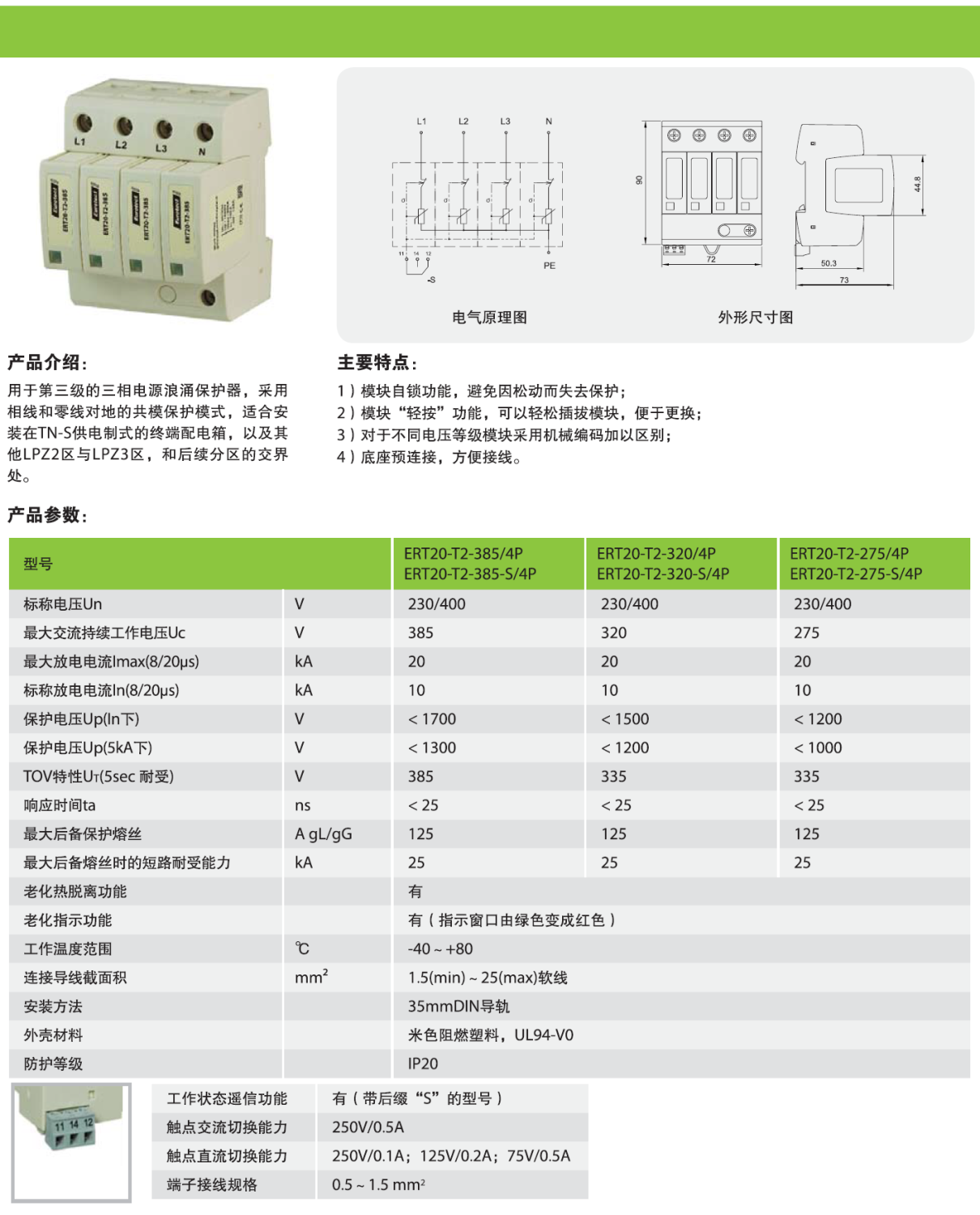

技術參數（參考同類型號）

• 額定電壓：385V AC（適配三相380V系統）。

• 標稱放電電流（In）：10kA（8/20μs波形，具體以實際型號為準）。

• 最大持續運行電壓（Uc）：385V AC（部分同類產品支持更高電壓）。

• 響應時間：≤25ns（參考行業標準C級防雷器響應速度）。

• 組合方式：支持2P、1P+N、3P、3P+N、4P等多種靈活配置，滿足不同配電需求。

應用場景

1. 工業配電系統：適用于工廠、車間等三相電力分配場景，保護電機、變頻器等敏感設備。

2. 數據中心與機房：安裝于UPS前端或總配電柜，確保服務器、網絡設備穩定運行。

3. 新能源設施：適配光伏系統等新能源電力網絡，提供過電壓防護（參考光伏專用標準）。

安裝與維護建議

• 并聯安裝：需并聯在設備前端電源線路，并確保接地電阻≤4Ω，接地線長度≤0.5m以降低阻抗。

• 前端保護：建議搭配125A熔斷器或斷路器，防止非雷擊過電流損壞防雷器。

• 定期檢查：雷雨季節前需檢測模塊狀態，失效模塊應及時更換（可通過顏色指示燈判斷，正常為綠色，故障為紅色）。

結語

ERT20-T2-385-S/4P 歐申電源防雷器憑借模塊化設計、高效防護性能及便捷維護特性，成為三相電力系統防雷保護的優選方案。

產品型號：ERT20-T2-385/4P，ERT20-T2-385-S/4P，ERT20-T2-320/4P，ERT20-T2-320-S/4P，ERT20-T2-275/4P，ERT20-T2-275-S/4P，ERT20-T2-385/3P+N，ERT20-T2-385-S/3P+N，ERT20-T2-320/3P+N，ERT20-T2-320-S/3P+N，ERT20-T2-275/3P+N，ERT20-T2-275-S/3P+N，ERT20-T2-385/3P，ERT20-T2-385-S/3P，ERT20-T2-320/3P，ERT20-T2-320-S/3P，ERT20-T2-275/3P，ERT20-T2-275-S/3P，ERT20-T2-385/1P+N，ERT20-T2-385-S/1P+N，ERT20-T2-320/1P+N，ERT20-T2-320-S/1P+N，ERT20-T2-275/1P+N，ERT20-T2-275-S/1P+N，ERT20-T2-385/2P，ERT20-T2-385-S/2P，ERT20-T2-320/2P，ERT20-T2-320-S/2P，ERT20-T2-275/2P，ERT20-T2-275-S/2P
