一、產品概述

ERT40-T2-1000-S-PV 歐申電源防雷器是一款專為光伏直流電源系統設計的雷電及電涌保護裝置。該產品結合了高能量泄放能力和智能化監控功能，適用于太陽能發電系統的直流供電線路，可有效抵御雷擊或電網波動引起的過電壓、過電流沖擊，保障設備安全運行。

二、核心參數與性能

1. 電氣參數

   • 標稱工作電壓（Un）：1000V（適用于光伏直流系統的高壓環境）

   • 最大持續運行電壓（Uc）：1300V

   • 標稱放電電流（In）：20kA（8/20μs），可承受強雷電沖擊。

   • 最大放電電流（Imax）：40kA（8/20μs），滿足II級防雷保護要求。

2. 防護特性

   • 多級保護模式：差模（線對線）與共模（線對地）全模保護，殘壓低至≤1.5kV，減少設備受損風險。

   • 熱脫扣技術：雙重溫控?cái)嗦费b置，劣化時自動脫離主電路，避免短路引發火災。

三、功能特點

1. 智能化監控

   • 配備LED狀態指示窗（綠色正常/紅色故障），支持遠程遙信報警接口，便于無人值守場景下的實時監控。

2. 環境適應性

   • 采用密封模塊化設計，耐酸、堿、鹽霧及潮濕環境，適合戶外光伏電站等惡劣條件長期使用。

3. 安全設計

   • 集成EMI濾波功能，抑制電網電磁干擾，提升設備抗擾度。

   • 前端需加裝短路保護裝置，進一步防止劣化后電路異常。

四、應用場景

• 光伏發電系統：安裝在太陽能電池板輸出端、逆變器或控制器前，保護直流線路免受雷擊損害。

• 工業配電系統：適用于機房配電箱、通信基站等關鍵電力節點，提供多級浪涌防護。

五、安裝與維護指南

1. 安裝要求

   • 并聯接入LPZ1區界面，正負極嚴格對應接線端子，接地線截面積≥16mm2，接地電阻≤4Ω。

   • 建議靠近被保護設備安裝，減少線路殘壓影響。

2. 維護建議

   • 定期檢查接地狀態及告警窗口顏色，雷雨后需立即排查防雷器狀態。

   • 更換時需斷電操作，避免帶電作業風險。

六、技術優勢對比

相較于傳統防雷器，ERT40-T2-1000-S-PV 在以下方面表現突出：

• 通流容量：最大100kA的泄放能力優于普通40kA級產品。

• 集成化設計：防雷與濾波一體化，節省空間并簡化安裝流程。

結語

ERT40-T2-1000-S-PV 歐申電源防雷器憑借其高可靠性、智能化監控及廣泛適用性，成為光伏和工業配電系統雷電防護的理想選擇。

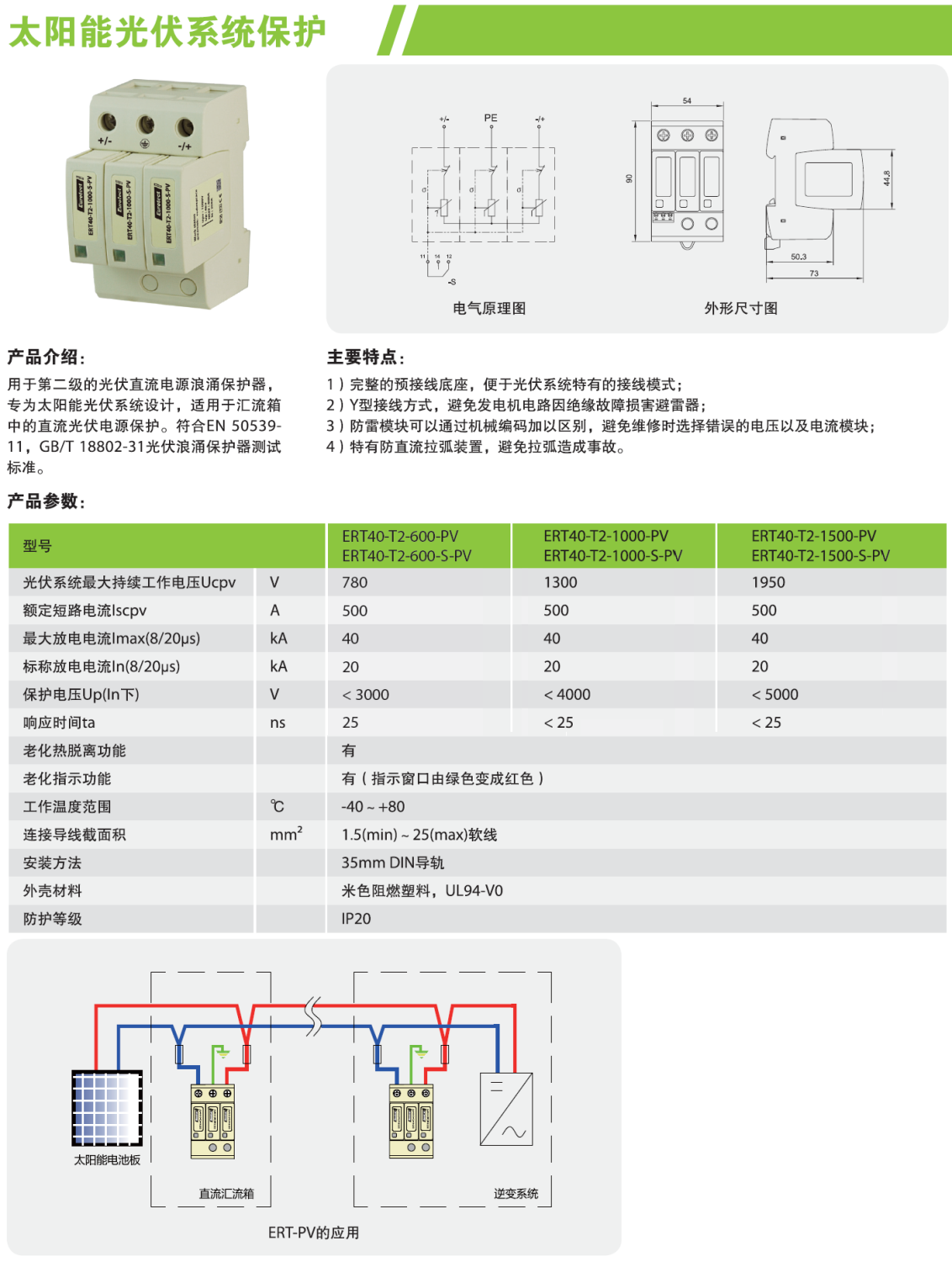

產品型號：ERT40-T2-600-PV，ERT40-T2-600-S-PV，ERT40-T2-1000-PV，ERT40-T2-1000-S-PV，ERT40-T2-1500-PV，ERT40-T2-1500-S-PV
