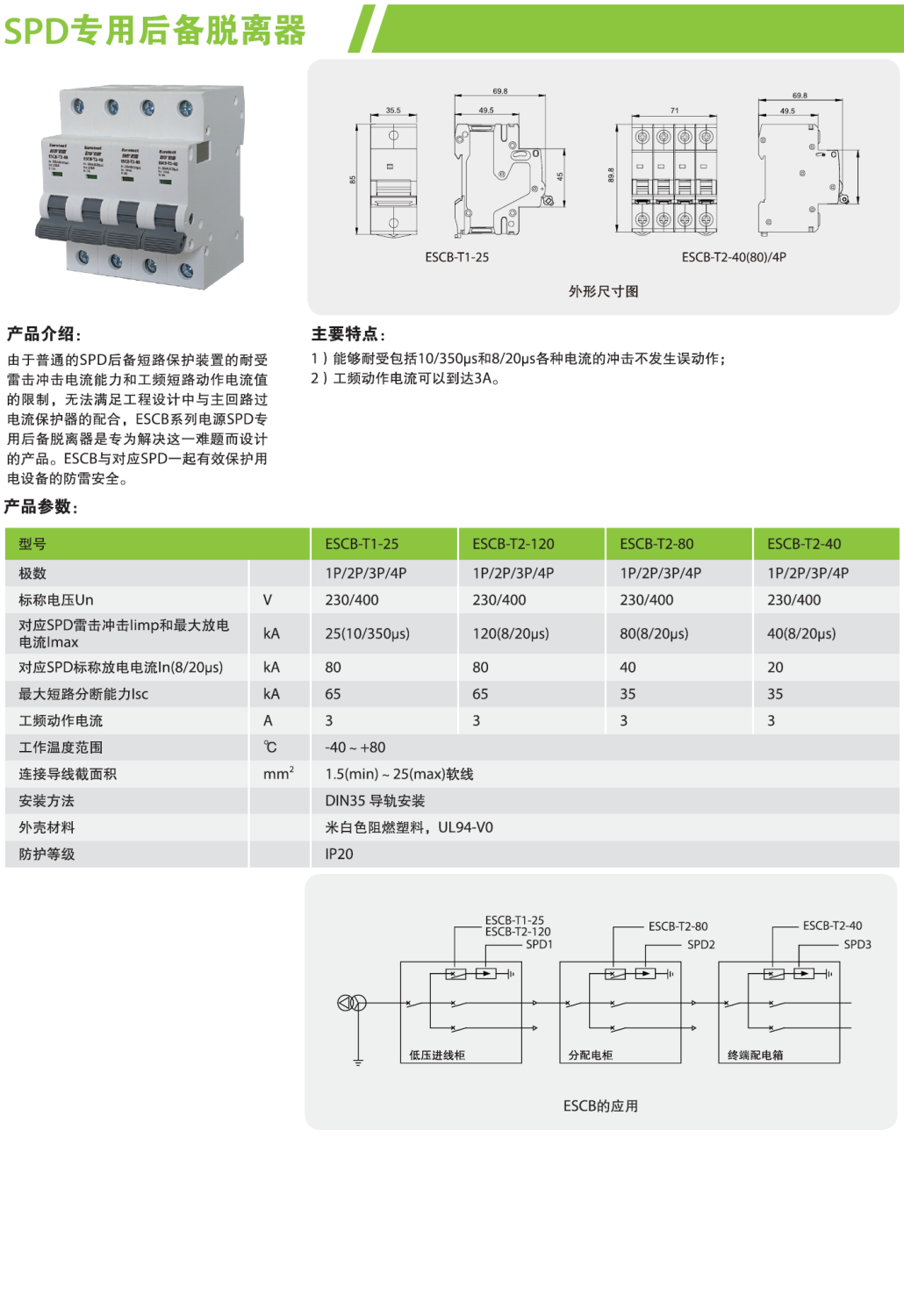

一、產品概述

ESCB-T2-40/4P是專為三相電源系統設計的后備保護器，常與ERT40-T2-320等前端浪涌保護器配合使用，形成多級防護體系。其核心功能是通過快速切斷過電流，防止雷電沖擊或電力系統瞬態過電壓對設備造成損害，尤其適用于TN-S供電制式的分路配電箱及LPZ1區與LPZ2區的交界處。

二、技術參數與性能表現

根據選型數據，ESCB-T2-40/4P的主要技術指標如下：

• 最大放電電流（Imax）：40kA（8/20μs波形），可承受極端雷擊電流沖擊；
• 標稱放電電流（Isc）：35kA，滿足國際防雷標準；
• 工頻動作電流：3A，避免因正常負荷電流誤觸發保護；
• 最大持續運行電壓（Uc）：320V，適配低壓配電系統；
• 保護水平（Up）：≤1.5kV，有效降低殘壓至設備耐受范圍。

三、核心功能與設計優勢

1. 模塊化自鎖設計
   采用機械自鎖結構，確保模塊安裝后穩定可靠，避免因震動或松動導致保護失效，提升系統長期運行的穩定性。

2. 便捷維護與兼容性

   • “輕按”插拔技術：無需工具即可快速更換模塊，減少停機時間；
   • 編碼區分功能：通過不同編碼標識電壓等級，避免誤裝風險；
   • 預連接底座：出廠前已完成接線，現場安裝僅需固定模塊，簡化施工流程。

3. 高可靠性與兼容性
   產品通過嚴格的環境測試，適用于高鐵站、電力變電站等復雜電磁環境，且與ERT系列前端保護器形成標準化組合方案，兼容性強。

四、典型應用場景

以渝黔鐵路重慶東站為例，該站作為西部最大高鐵樞紐，其防雷系統采用ERT40-T2-320（第二級浪涌保護器）與ESCB-T2-40/4P（后備保護器）的組合方案。該配置有效保護了配電柜及后續分區設備，確保雷電天氣下高鐵供電系統的連續性與安全性。

五、總結與展望

ESCB-T2-40/4P后備保護器憑借其技術創新與工程實踐驗證，成為高鐵防雷領域的優選方案。

產品型號：ESCB-T1-25/4P，ESCB-T1-25/3P，ESCB-T1-25/2P，ESCB-T1-25/1P，ESCB-T2-120/4P，ESCB-T2-120/3P，ESCB-T2-120/2P，ESCB-T2-120/1P，ESCB-T2-80/4P，ESCB-T2-80/3P，ESCB-T2-80/2P，ESCB-T2-80/1P，ESCB-T2-40/4P，ESCB-T2-40/3P，ESCB-T2-40/2P，ESCB-T2-40/1P
