Duval-Messien杜爾梅森衛星提前放電避雷針：  包括ESE2500、ESE4500、ESE6000等型號設備。是一種源自法國的高效防雷設備，其高度可根據實際需要定制。該產品旨在通過提前放電技術，增強雷電防護能力，適用于各類建筑場景。

 一、公司簡介

公司背景：法國杜爾-梅森公司由1835年建立的杜爾公司和1927年建的梅森公司合并而成，是一家歷史悠久的防雷專業公司，以技術研究為先導，擁有高水平研發和工程團隊。

行業地位：公司是法國電工技術聯合會（U.T.E）成員，也是國際電工委員會（I.E.C）的法國代表，所有產品均通過ISO9001國際質量體系認證和MASE安全認證。

產品升級：衛星系列避雷針自1996年推出后不斷升級，2008年全球同步使用新一代“衛星+”產品，應用范圍覆蓋亞洲、歐洲、美洲和非洲的多個國家和地區。

二、產品概述：衛星+ ESE提前放電避雷針

核心功能：這是一種高效防直擊雷設備，通過產生比普通避雷針更快的“上行先導”，提前接閃，從而擴大保護范圍并提高安全性。

升級歷程：1996年推出初代，2003年和2007年完成第三代和第四代升級，2008年全球推廣“衛星+”版本。

三、工作原理

雷電形成機制：雷電云層與地面間形成強電場（可達14千伏/米），引發地面電暈放電。下行先導電荷逐步接近地面時，避雷針產生上行先導與之會合，決定雷擊點。

衛星+優勢：通過脈沖發生器加速上行先導的產生，比普通避雷針（如富蘭克林避雷針）更早接閃，減少雷擊誤差。實驗顯示，衛星+在561μs時開始接閃，而傳統避雷針延遲至596μs，且擊穿電壓更低、電流波動更小。

四、工作特性

性能優越：

保護范圍大于同等高度的普通避雷針。

落雷更準確，降低雷擊非避雷針體的概率。

接閃電壓更低，提升安全性。

安全與耐用：無放射性元素，采用304L不銹鋼材料，耐腐蝕、抗風強。

便捷性：無源設計，無需供電或維護；重量輕，安裝簡單；造型美觀。

五、測試報告和認證

實驗室測試：產品在法國SEDIVER實驗室（巴薩特中央實驗室）通過技術鑒定，并獲Lloyd's Register Quality Assurance（LR）認證，證明符合法國標準NFC17-102。

中國測試：在北京雷電防護裝置測試中心驗證，衛星+避雷針提前放電性能優于標稱值，是同類中首個通過該測試的產品。

測試曲線對比：

測試曲線直觀展示了衛星+與傳統避雷針的性能差異。

結果：衛星+接閃時間更早（561μs vs. 596μs），擊穿電壓值更低，電流波動更小。

六、設計安裝說明

遵循標準：在中國安裝必須嚴格按《建筑物防雷設計規范》（GB50057）執行。

關鍵步驟：

根據建筑物面積、高度、雷暴日數等確定防雷類別。

選用一支或數支衛星+避雷針。

引下線與主鋼筋電氣連接，并做絕緣防護。

接地體電阻按GB50057要求設置。

保修：產品保用期20年。

七、應用領域

自1997年進入中國市場，已安裝數千套，典型應用包括：

公共設施：大學、醫院、體育場、加油站、政府機關。

民用建筑：高層住宅、別墅、糧庫。

軍用設施：雷達站、導彈陣地。

工業與通訊：廠礦、變電站、通訊基站。

歷史建筑：古建保護。

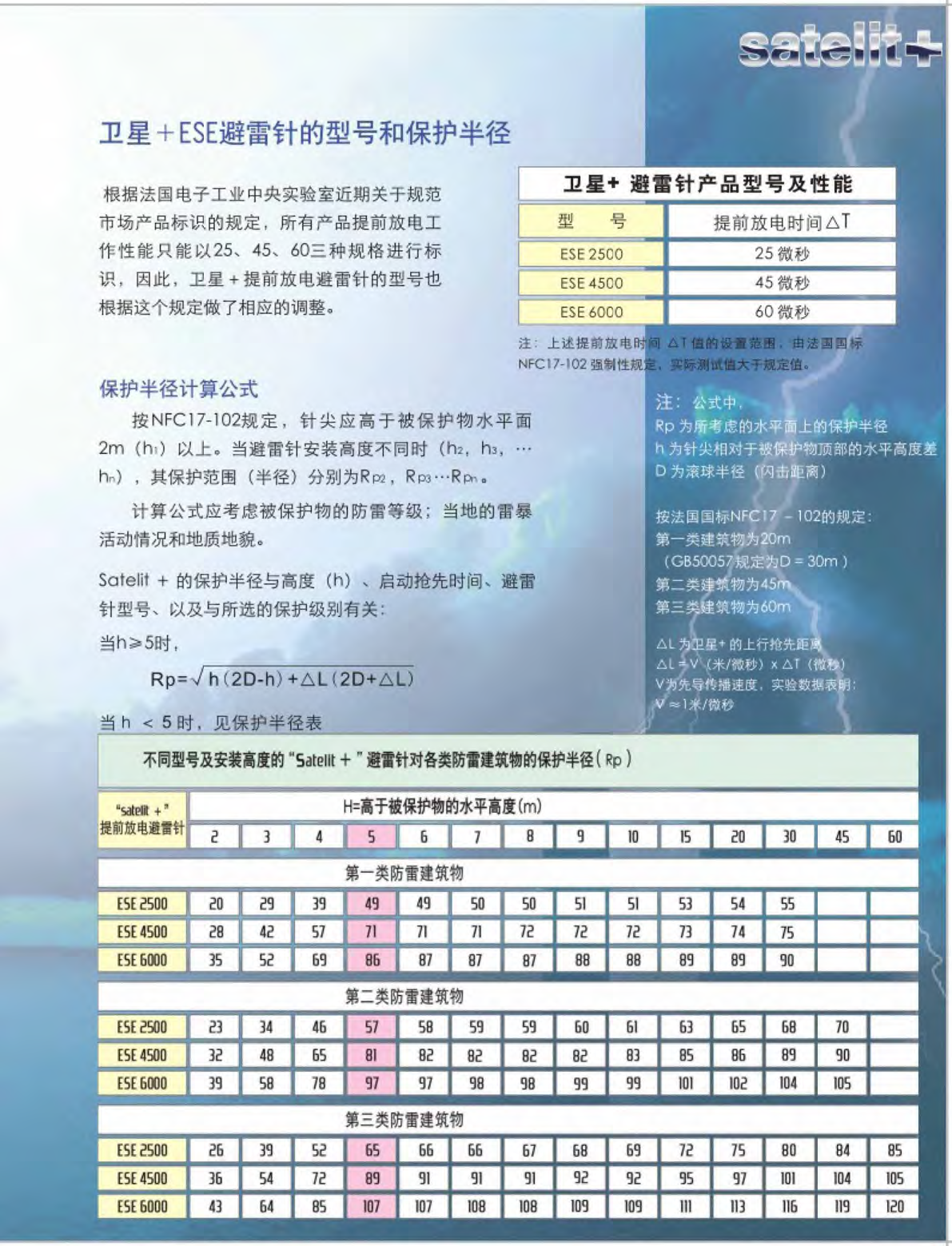

八、產品型號及保護半徑計算

型號與性能：

注：△T值由法國標準NFC17-102規定，實際測試值優于規定。

保護半徑公式：

當避雷針高度h ≥ 5米時：Rp = √[h(2D-h)] + △L(2D+△L)

Rp：保護半徑；h：針尖與被保護物高度差；D：滾球半徑（按防雷類別：第一類20m/GB50057為30m、第二類45m、第三類60m）；△L = V × △T（V≈1米/微秒）

當h < 5米時，參考文檔中的保護半徑表格。

示例數據：例如，對于第二類建筑物，ESE 6000在h=10米時，保護半徑約99米。

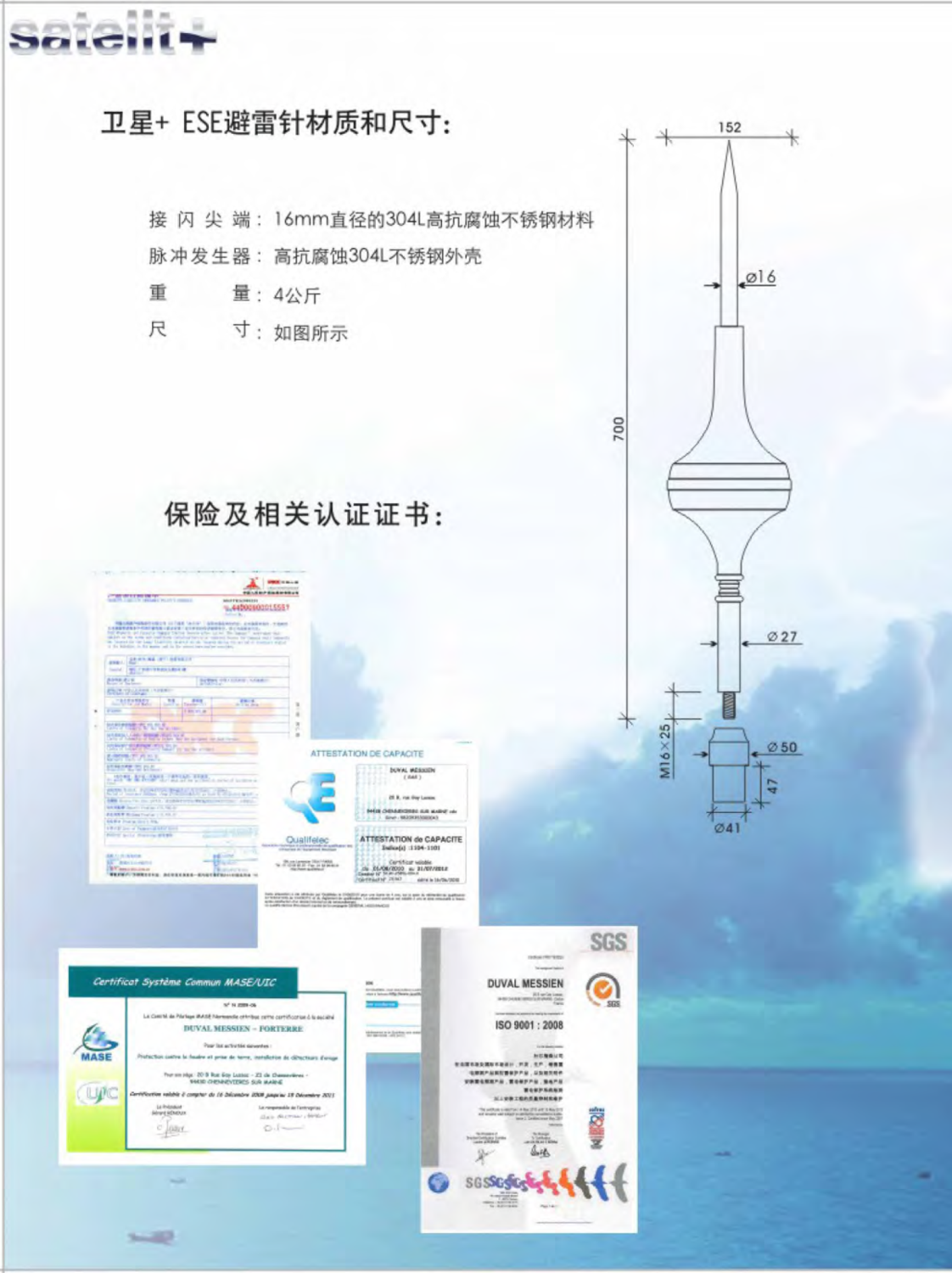

九、產品外型尺寸

材質：接閃尖端和脈沖發生器均為304L不銹鋼。

重量：4公斤。

尺寸：參考左圖

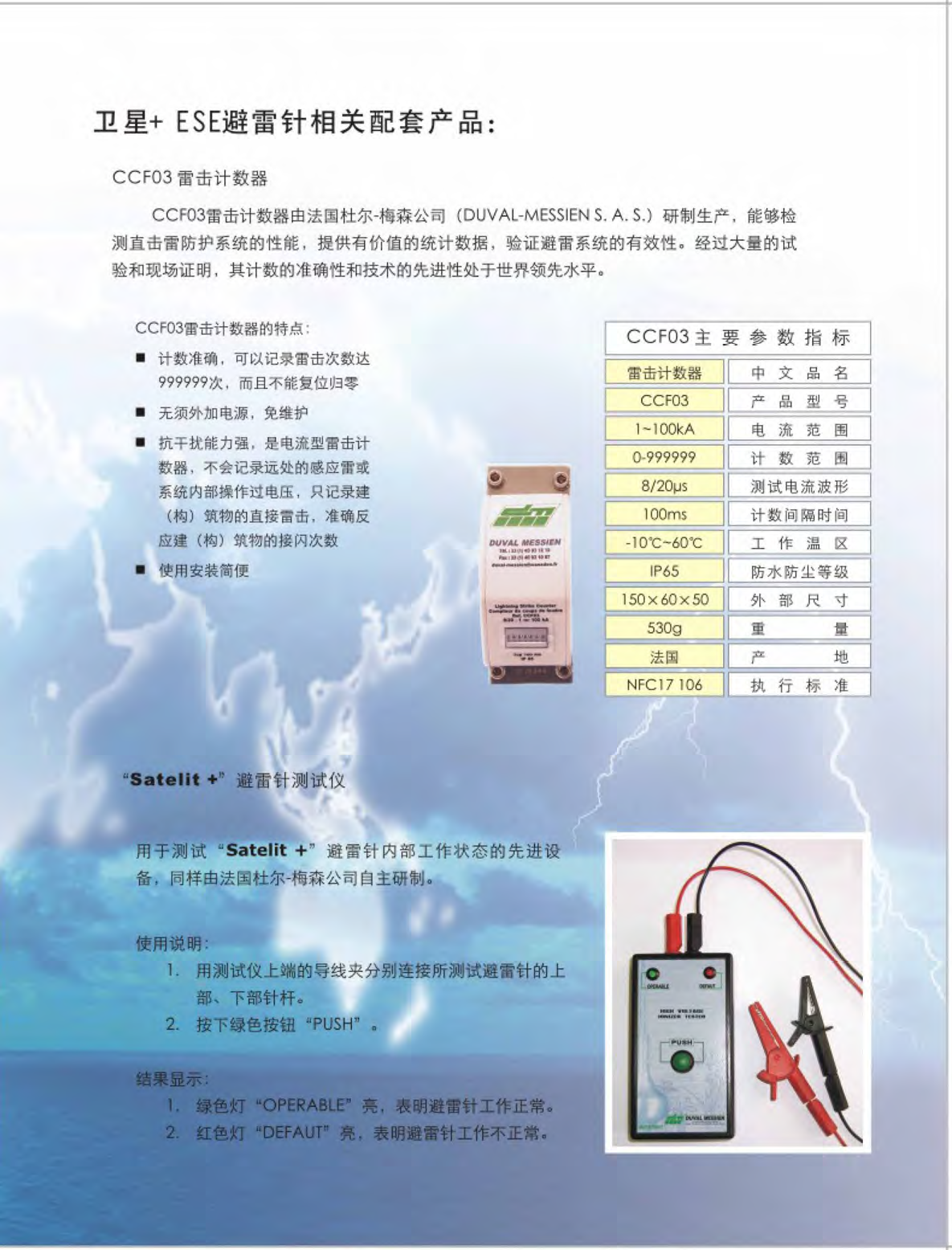

十、相關配套產品

CCF03雷擊計數器：

功能：記錄直擊雷次數（最多999999次），無源免維護，抗干擾強。

參數：電流范圍1-100kA，防水等級IP65，執行標準NFC17-106。

Satelit+測試儀：檢測避雷針工作狀態，綠燈表示正常，紅燈表示故障。

點擊下載彩頁：Duval-Messien杜爾梅森衛星提前放電避雷針（ESE 2500，ESE 4500，ESE 6000，CCF03）
