產品概述

ABB OVR T1 4L 25-255 TS 是一款高性能的 Type1+2復合型電涌保護器（SPD），專為工業和住宅配電系統設計，能夠抵御雷電直接或間接引起的瞬態過電壓，保護設備免受損壞。其結合火花隙與壓敏電阻技術，支持四極（4L）配置，適用于三相四線制電網系統，覆蓋廣泛的低壓配電網絡需求。

核心技術特點

1. 多重防護等級

• 高放電容量：每極可承受 25kA 的脈沖電流（10/350 μs 波形），滿足IEC 61643-11標準對雷電直接沖擊的防護要求。

• 低保護電平：通過電子點火裝置提前觸發電弧，將保護電壓降至 1.5kV，適用于敏感設備的保護。

• 復合型設計：兼具Type 1（直擊雷防護）和Type 2（感應雷防護）功能，覆蓋從主配電系統到終端設備的全鏈路防護。

2. 創新結構與安裝便捷性

• 可插拔模塊：支持快速更換保護模塊，簡化維護流程，并允許在帶電狀態下進行介電測試，減少停機時間。

• 無工具安裝：通過卡扣式導軌固定，安裝簡便且穩固，支持柔性電纜和剛性母排連接。

• 安全儲備系統：內置滅弧室，可在放電后迅速熄滅電弧，無需額外短路保護裝置即可斷開高達50kA的短路電流。

3. 兼容性與適應性

• 電網類型支持：適用于TT、TN-S等低壓配電系統，額定電壓為230/400V AC，滿足多種工業及民用場景需求。

• 環境適應性：設計緊湊，可在高短路電流（100kA）環境中穩定運行，適合復雜工業設施。

應用場景

1. 工業領域

   • 工廠主配電柜入口點，用于全局電涌防護。

   • 數據中心、通信基站等關鍵設施的雷電防護系統。

2. 住宅與商業建筑

   • 高層建筑配電系統，防止雷電過電壓損壞家用電器及智能設備。

   • 醫院、學校等公共建筑的電力安全保障。

3. 新能源基礎設施

   • 光伏發電系統的直流側保護（需配合專用OVR PV系列）。

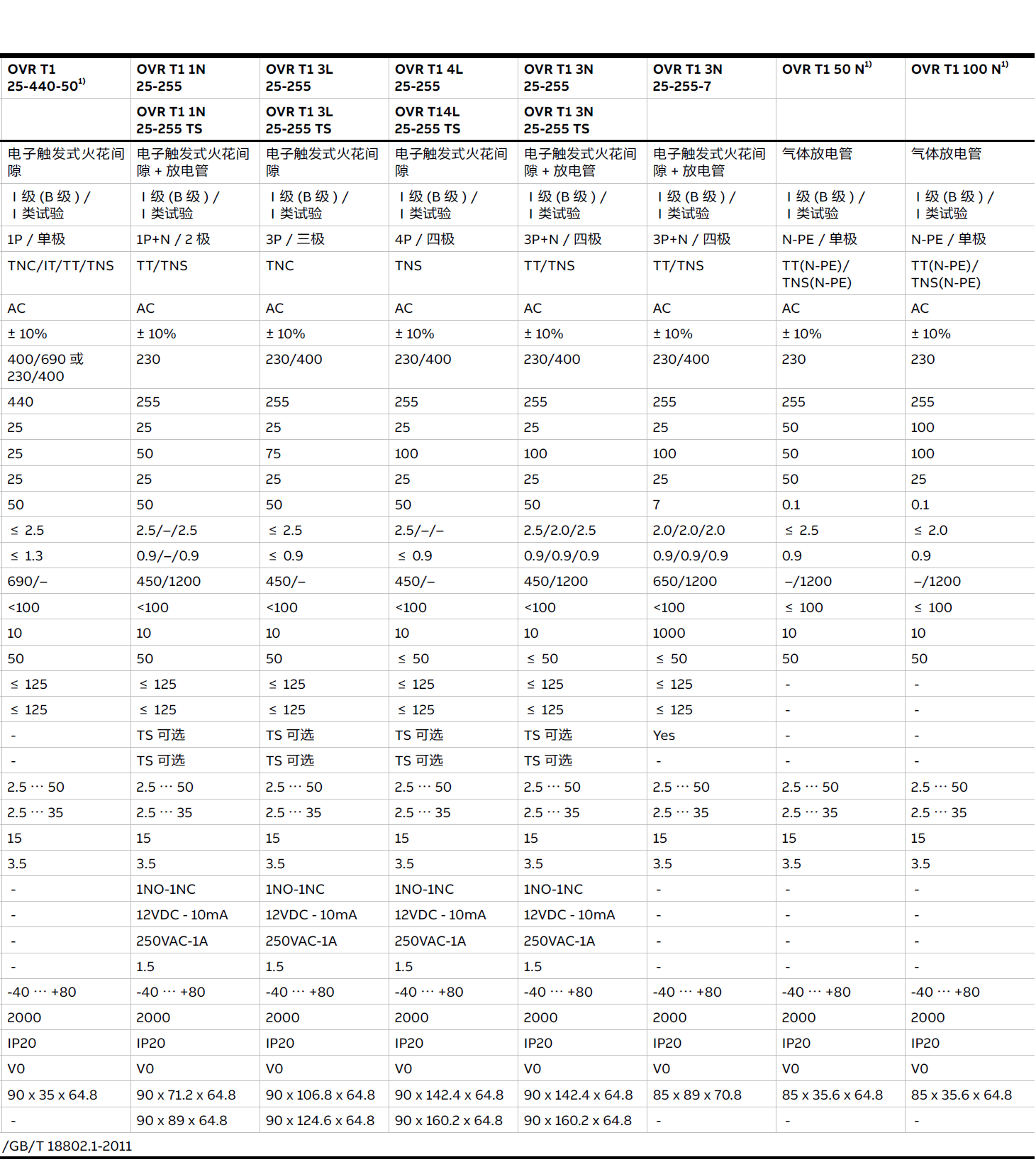

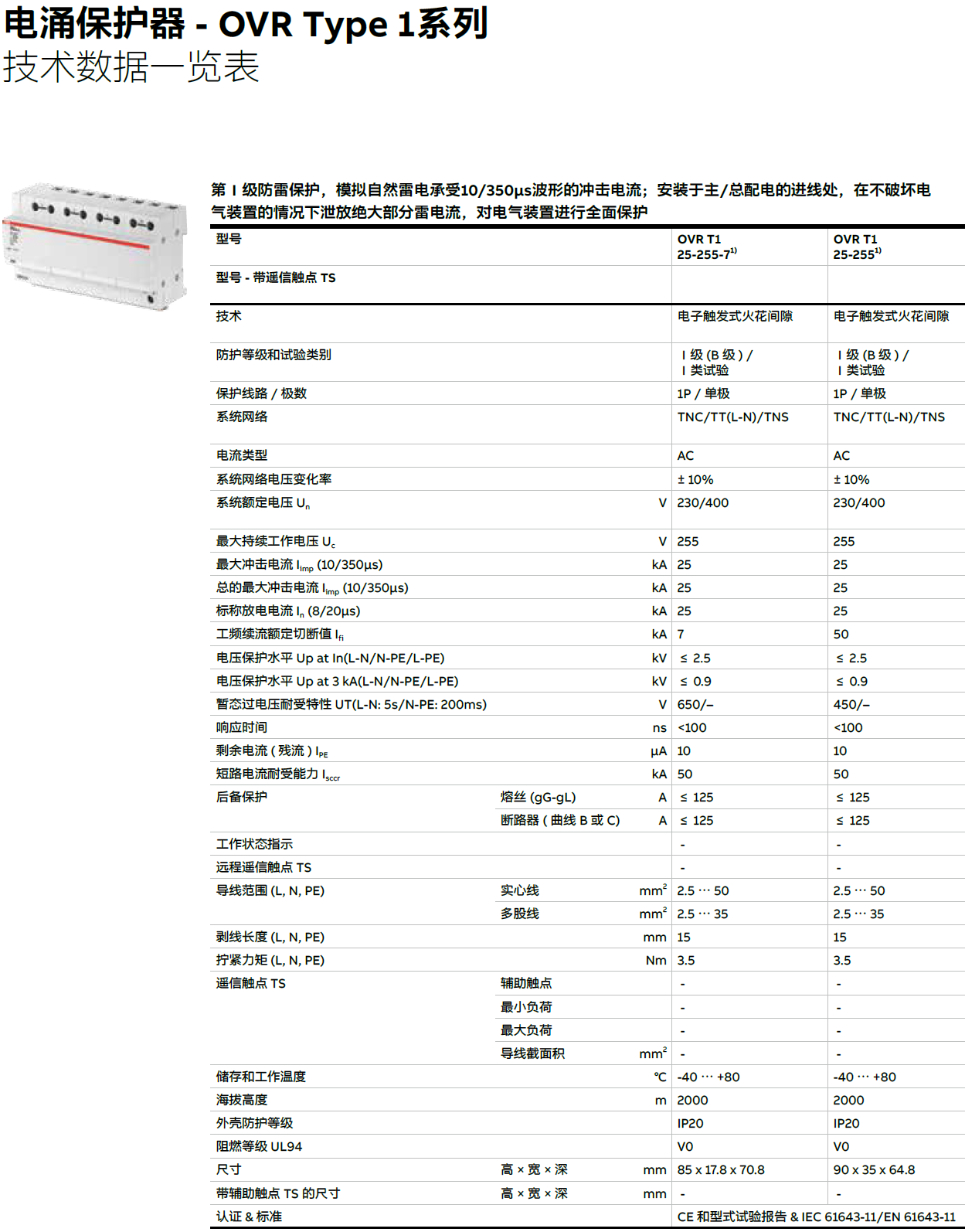

技術參數速覽

市場定位與競爭優勢

• 性價比優勢：相較于同類產品（如施耐德EA9系列或德力西DZ47sLE），OVR T1 4L 25-255 TS在防護等級與安裝靈活性上更具優勢，部分代理商報價可視采購量浮動。

• 品牌背書：ABB作為全球電氣設備領導品牌，其SPD產品以高可靠性和長壽命著稱，適用于嚴苛工業環境。

• 售后服務：全國多地設有倉儲與物流網絡，支持快速響應與備件供應。

選型與安裝建議

• 選型匹配：需根據電網類型（如三相四線制）和預期雷擊風險等級選擇對應極數（如4L）與放電容量。

• 配套設備：建議搭配125A以下的斷路器或熔斷器（曲線B/C型或gG/gL型）作為短路保護。

• 維護策略：定期檢查SPD狀態指示燈，及時更換失效模塊以保持防護效能。

總結

ABB OVR T1 4L 25-255 TS 憑借其復合型防護技術、高兼容性和易維護設計，成為工業與住宅電涌防護的理想選擇。

產品型號：OVR T1 25-255-7，OVR T1 25-255，OVR T1 25-440-50，OVR T1 1N 25-255，OVR T1 1N 25-255 TS，OVR T1 3L 25-255，OVR T1 3L 25-255 TS，OVR T1 4L 25-255，OVR T1 4L 25-255 TS，OVR T1 3N 25-255，OVR T1 3N 25-255 TS，OVR T1 3N 25-255-7，OVR T1 50 N，OVR T1 100 N
