一、核心功能與設計理念

1. 多級協同防護

OVR T1-T2 結合了 I 級（T1） 和 II 級（T2） 電涌保護功能，形成協同防護體系：

• T1 級：專為泄放直擊雷引發的高幅值雷電流（10/350 μs 波形）設計，單極沖擊電流達 25 kA，總放電電流可達 50 kA，確保主配電柜入口處的設備免受雷電直擊損壞。

• T2 級：針對間接雷擊或開關操作引發的瞬態過電壓（8/20 μs 波形），進一步降低電壓保護水平（Up 值），保護終端設備的敏感電子元件。

2. 電子觸發火花間隙技術

該技術通過提前觸發電弧降低 Up 值至 1.5–2.5 kV（具體取決于保護模式），同時配備專用滅弧室，可快速熄滅放電后的電弧并斷開高達 50 kA 的工頻續流，避免短路風險。

3. 寬電壓適應性

支持系統標稱電壓 230/400 V，最大持續工作電壓（Uc）達 440 V，適用于 TT、TN-S 等低壓配電系統，覆蓋多種電網環境。

二、技術優勢解析

1. 高可靠性防護

• 耐沖擊能力：通過 IEC 61643-1 標準認證，可承受 10/350 μs 波形的直接雷電流沖擊，總放電能力達 75 kA，確保在極端環境下穩定運行。

• 安全儲備系統：內置壽命終止指示與遙信觸點，實時監控 SPD 狀態，便于運維人員及時更換。

2. 智能協同保護

配合 POD 專用保護裝置，OVR T1-T2 進一步優化防護效果：

• 短路快速切斷：POD 可在 SPD 老化或短路時迅速切斷工頻電流（分?jǐn)嗄芰_(dá) 100 kA），避免高溫起火。

• 雷電電流耐受：POD 耐受 25 kA（10/350 μs）雷電流沖擊而不誤動作，確保 SPD 在雷擊時持續有效。

3. 緊湊模塊化設計

采用 DIN 導軌安裝方式，模數化結構節省空間，支持快速插拔維護，適用于配電柜等高密度場景。

三、典型應用場景

1. 主配電系統入口防護

作為雷電防護的第一道屏障，OVR T1-T2 常安裝于建筑物主配電柜內，泄放直擊雷電流并限制過電壓向次級電路傳遞。

2. 工業與數據中心

適用于對供電連續性要求嚴苛的場所（如工廠、機房），通過多級防護減少設備停機風險，延長使用壽命。

3. 復雜電網環境

兼容 TT、TN-S 等接地系統，適配多相電壓（如三相 440 V 系統），解決因電網波動或老舊線路引發的過電壓?jiǎn)栴}。

四、未來發展方向

ABB 正通過 eOVR 智能電涌保護器 擴展 OVR 系列的功能，集成數字化監測模塊，支持遠程實時監控 SPD 狀態、雷電事件記錄及維護預警，進一步融入智能能源管理系統（如 ABB Ability?），推動防護技術的智能化轉型。

結語

OVR T1-T2 3L 12.5-440S P TS QS 電涌保護器憑借其多級協同防護、高可靠性及模塊化設計，成為應對雷電與過電壓挑戰的理想選擇。

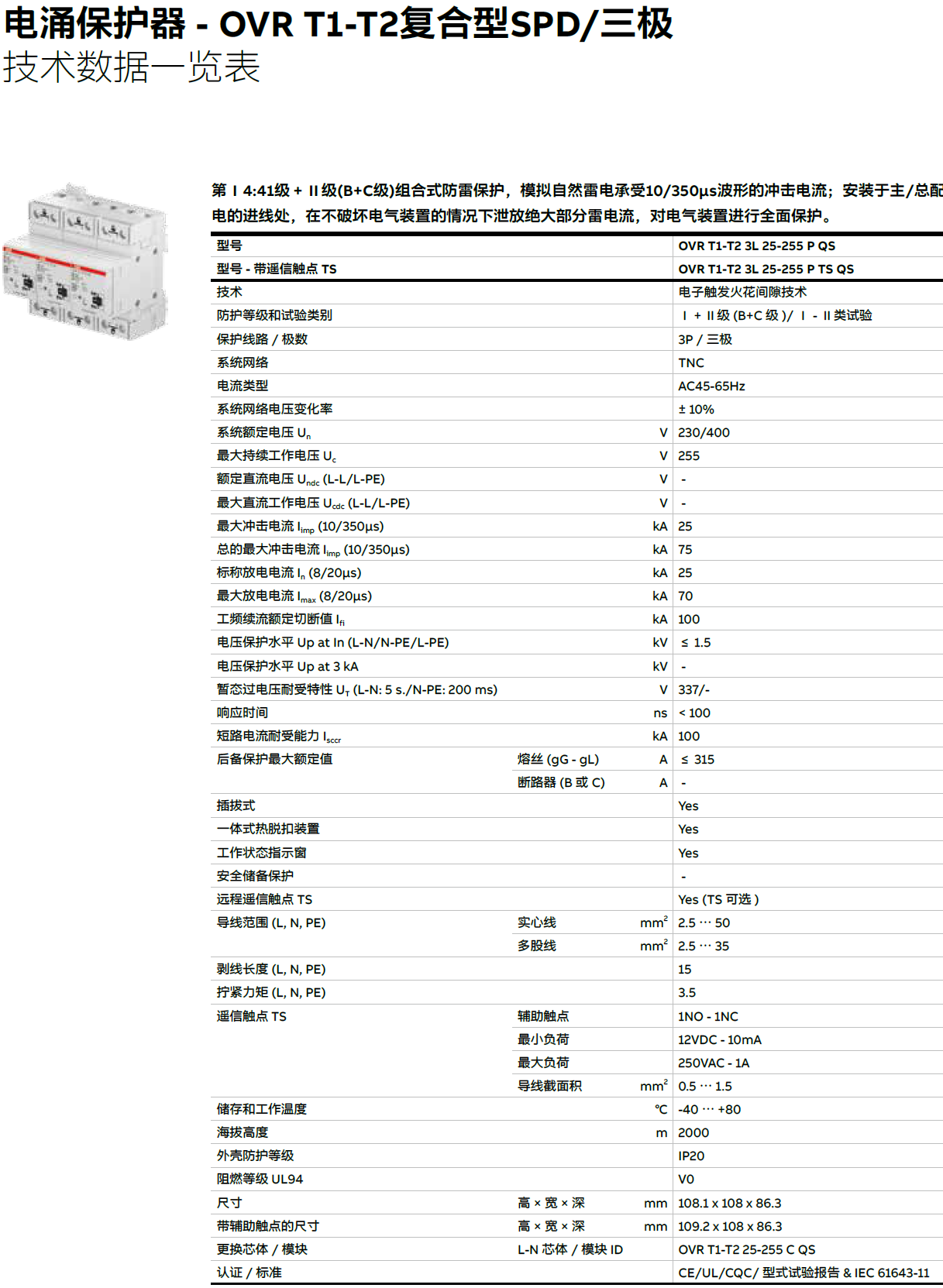

產品型號：OVR T1-T2 3L 25-255 P QS，OVR T1-T2 3L 25-255 P TS QS，OVR T1-T2 3L 12.5-275S P QS，OVR T1-T2 3L 12.5-275S P TS QS，OVR T1-T2 3L 25-440 P QS，OVR T1-T2 3L 25-440 P TS QS，OVR T1-T2 3L 12.5-440S P QS，OVR T1-T2 3L 12.5-440S P TS QS
