一、產品概述

OVR T2 1N 40-275S P TS QS是ABB公司研發的第二類（Type 2）電涌保護器，專為低壓配電系統設計，適用于三相四線制（3P+N）電網環境。其主要功能是限制瞬態過電壓、泄放電涌電流，從而保護后端設備免受雷擊或操作過電壓的損害。

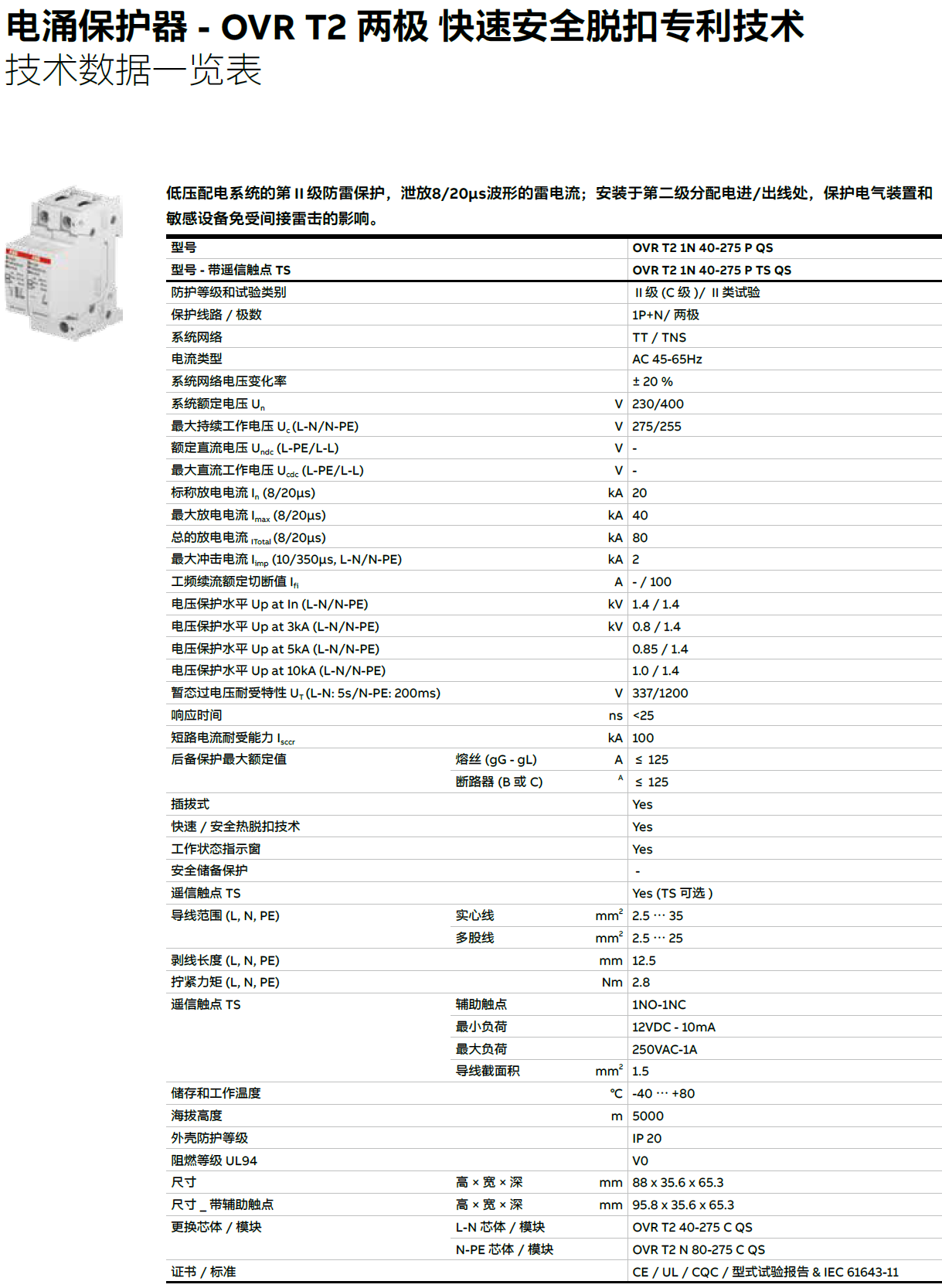

核心參數：

• 最大持續工作電壓（Uc）：275V AC

• 標稱放電電流（In）：20kA（8/20μs）

• 最大放電電流（Imax）：40kA（8/20μs）

• 電壓保護水平（Up）：≤1.5kV（L-N）

• 響應時間：＜25ns

• 工作溫度范圍：-40°C至+80°C

二、技術特點

1. 高效的多級保護設計
   采用壓敏電阻（MOV）與氣體放電管（GDT）組合技術，實現對電涌能量的快速吸收與分流，確保設備在極端條件下仍能穩定運行。

2. 模塊化結構與熱脫扣功能

   • 模塊化設計便于安裝和維護，支持帶電插拔操作。

   • 內置熱脫扣裝置，在過載或老化時自動斷開故障模塊，避免火災風險。

3. 遠程狀態監控（TS/QS功能）

   • TS（Telecom Signal）：提供干接點信號輸出，可集成至監控系統，實時反饋保護器狀態。

   • QS（Quick Status）：通過機械指示窗口（綠色/紅色）直觀顯示模塊是否正常工作。

4. 環境適應性
   防護等級達IP20，適用于惡劣工業環境；寬溫度范圍設計滿足全球不同氣候條件需求。

三、典型應用場景

1. 工業領域
   用于保護生產設備、PLC控制系統、變頻器等敏感負載，防止因電網波動導致的停機事故。

2. 商業與公共建筑
   適用于數據中心、醫院、機場等場所的配電柜，保障關鍵設施供電安全。

3. 可再生能源系統
   在光伏電站或風電場的逆變器輸入端安裝，防范雷擊對發電系統的沖擊。

四、安裝與維護

• 安裝要求：

  • 建議并聯安裝于配電系統主進線端，前端需串聯熔斷器或斷路器（具體規格參考ABB技術手冊）。

  • 接地電阻應≤10Ω，確保泄放路徑暢通。

• 維護建議：

  • 定期檢查狀態指示器，發現紅色告警需及時更換模塊。

  • 每兩年進行一次專業檢測，評估剩余壽命。

五、產品優勢總結

1. 高可靠性：通過IEC 61643-11、UL 1449等國際認證，符合全球安全標準。

2. 智能化管理：支持遠程監控，降低運維成本。

3. 長壽命設計：優質材料與先進散熱技術延長設備使用壽命。

4. 靈活兼容性：適配多種配電架構，滿足不同場景需求。

結語

OVR T2 1N 40-275S P TS QS電涌保護器憑借其高效防護能力、模塊化設計及智能化監控功能，成為現代電力系統安全運行的“守護者”。

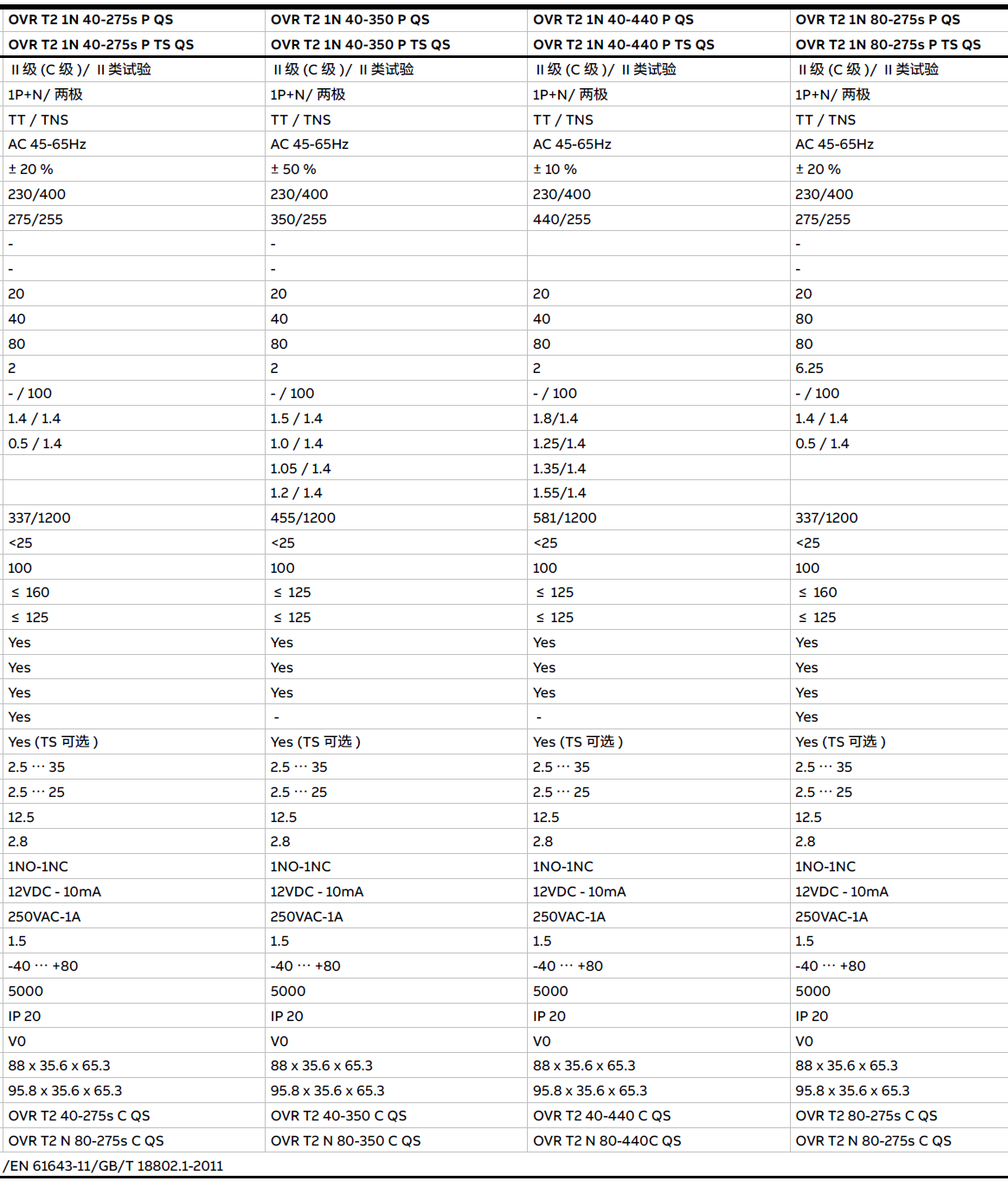

產品型號：OVR T2 1N 40-275 P QS，OVR T2 1N 40-275 P TS QS，OVR T2 1N 40-275S P QS，OVR T2 1N 40-275S P TS QS，OVR T2 1N 40-350 P QS，OVR T2 1N 40-350 P TS QS，OVR T2 1N 40-440 P QS，OVR T2 1N 40-440 P TS QS，OVR T2 1N 80-275S P QS，OVR T2 1N 80-275S P TS QS
