一、型號解析與技術定位

OVR T2 40-150 P TS QS 的命名體現了其核心設計參數與功能定位：

• OVR：過電壓保護器（Over Voltage Relay）的縮寫，明確其核心功能為抑制瞬態電涌及過電壓沖擊。

• T2：代表該設備屬于ABB電涌保護器的第二類（Type 2）設計，適用于配電系統的過電壓防護，與雷電防護系統（Type 1）或設備端防護（Type 3）協同工作。

• 24V-1000V：表示其額定電壓范圍，覆蓋24V至1000V的工況，適用于多種工業電氣環境。

• P：采用插拔式結構，維護時無需斷開主電路，顯著減少停機時間。內置熱脫扣裝置，當SPD因過載或短路失效時，自動脫離系統，避免起火風險。

• TS（Telecom Signal）：提供干接點信號輸出，可集成至監控系統，實時反饋保護器狀態。

• QS（Quick Status）：通過機械指示窗口（綠色/紅色）直觀顯示模塊是否正常工作。

二、核心功能與技術優勢

1. 多場景過電壓防護

該設備可有效應對雷擊、操作過電壓及電網故障引發的瞬態電涌，通過將電壓峰值限制在安全范圍內，保護工業自動化設備（如PLC、變頻器）和電力系統免受損壞，顯著延長設備壽命。

2. 智能監測與控制

• 實時響應：內置智能監測模塊，可快速檢測異常電壓并觸發保護動作（如切斷電源或旁路電涌），響應時間達微秒級。

• 狀態指示：配備壽命終止指示與遙信觸點功能，便于運維人員遠程監控設備狀態，及時維護或更換。

3. 協同保護系統

與ABB的POD專用保護裝置配合使用時，形成更高效的防護體系：

• 安全分?jǐn)?/span>：當電涌保護器（SPD）發生短路故障時，POD可快速切斷工頻電流，避免高溫起火風險。

• 兼容性強：適用于TT、TNS、TNC等多種電網類型，覆蓋從低壓配電到工業設備終端的全場景防護需求。

4. 對比傳統保護方案

相較于常規熔斷器或斷路器，OVR T2系列結合POD的解決方案具有以下優勢：

• 抗雷電流能力更強：避免雷擊導致保護裝置誤分?jǐn)嗷驌p壞，確保防護持續有效。

• 工頻電流快速切除：可精準分?jǐn)喟才嗉夒娏?，防止因設備老化引發的泄漏電流累積，提升系統安全性。

三、典型應用場景

1. 工業自動化系統：保護PLC、伺服驅動器等精密設備免受電涌沖擊，確保生產線穩定運行。

2. 電力配電網絡：用于變電站、配電柜等場景，與Type 1電涌保護器協同構建多級防護體系。

3. 可再生能源設施：適用于光伏電站的直流側保護，兼容復雜環境下的電壓波動。

四、安裝與維護建議

• 安裝規范：需嚴格遵循ABB技術手冊，確保設備接地可靠且與其他保護裝置（如POD）正確匹配。

• 定期檢測：通過遙信觸點或物理指示器監控設備狀態，及時更換老化單元以維持防護效能。

• 環境適配：避免高溫、高濕環境，確保散熱與絕緣性能。

結語

ABB OVR T2 40-150 P TS QS電涌保護器以其智能化、高兼容性和協同防護能力，成為工業與能源領域過電壓防護的理想選擇。通過結合先進監測技術與模塊化設計，該設備不僅提升了系統可靠性，更為用戶提供了全生命周期的安全運維保障。

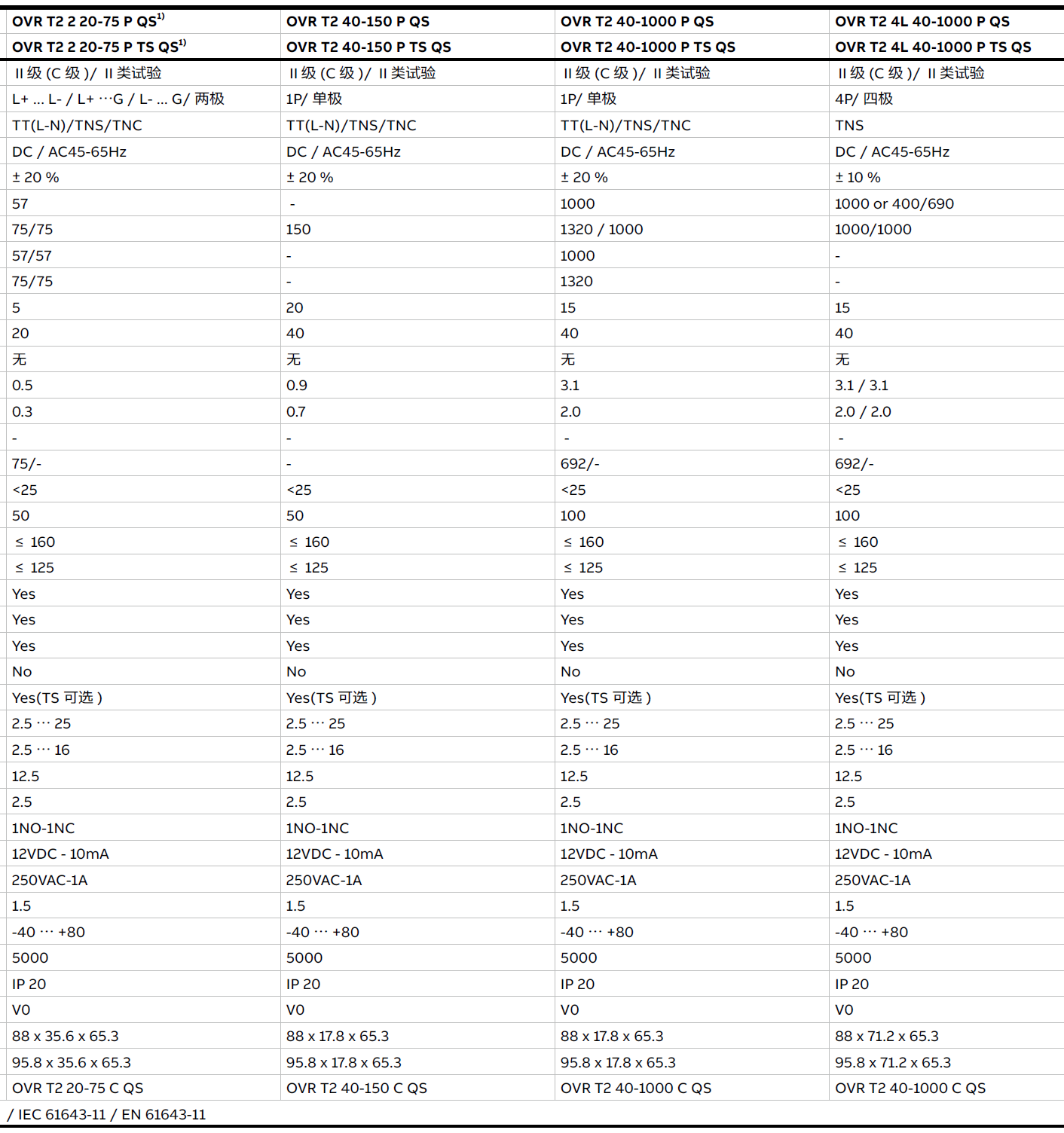

產品型號：OVR T2 20-75 P QS，OVR T2 20-75 P TS QS，OVR T2 2 20-75 P QS，OVR T2 2 20-75 P TS QS，OVR T2 40-150 P QS，OVR T2 40-150 P TS QS，OVR T2 40-1000 P QS，OVR T2 40-1000 P TS QS，OVR T2 4L 40-1000 P QS，OVR T2 4L 40-1000 P TS QS
