一、產品概述

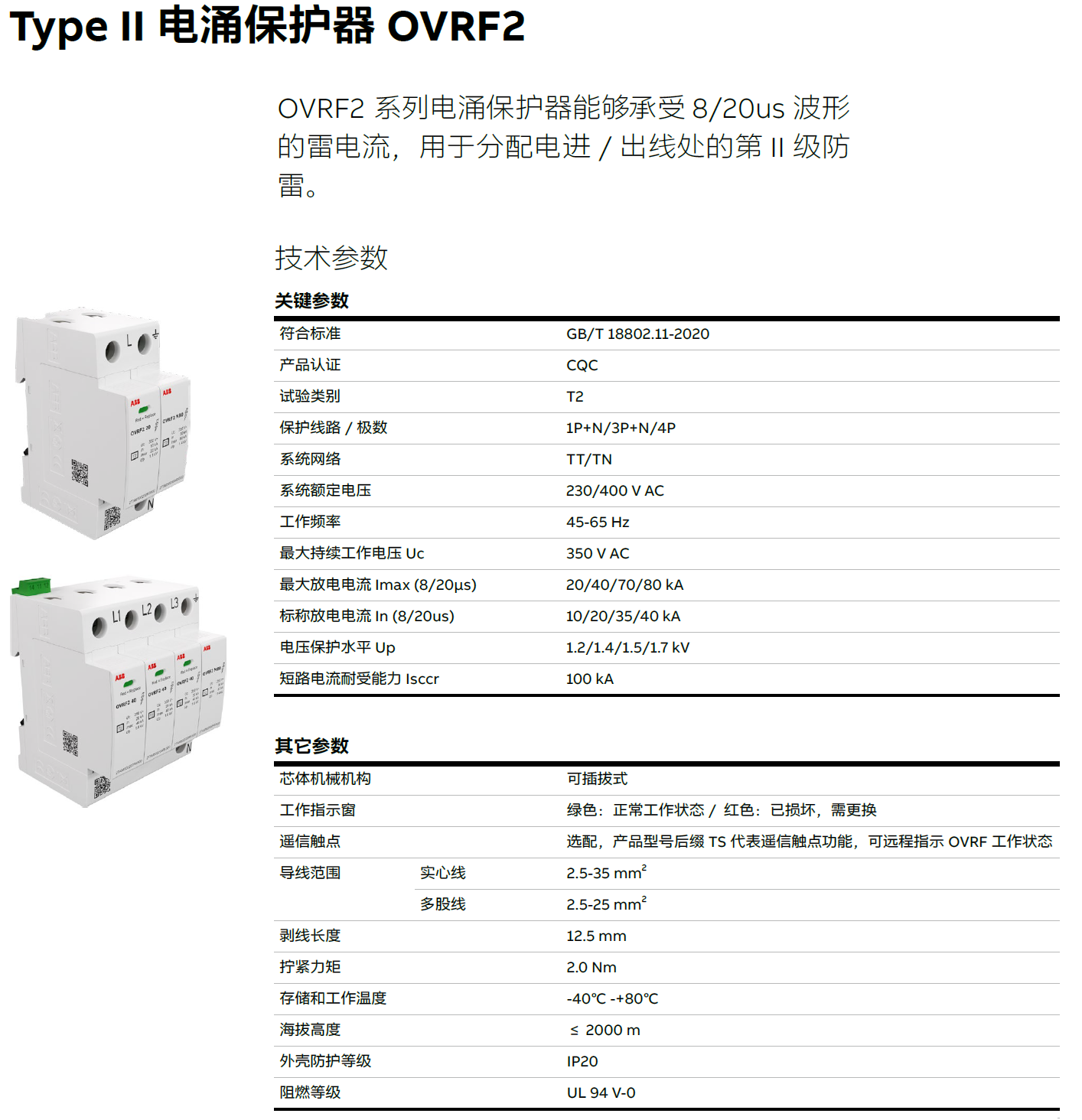

OVRF2 3N 20-350 TS是ABB OVR QuickSafe系列中的三相（3N）電涌保護器，專為應對復雜電網環境設計，適用于TT、TNC、TNS等多種接地系統，電壓覆蓋范圍達350 V。其核心功能包括直擊雷防護（Type1）、間接雷及操作過電壓防護（Type2和Type3），并通過集成遙信觸點（TS）實現遠程狀態監測。

二、核心功能與技術優勢

1. 多級防護體系
   該系列支持T2+T3等多種組合配置，形成分級防護網絡。例如，OVRF2 3N 20-350 TS可搭配Type2與Type3模塊，分別應對感應雷電流（8/20μs波形，最大放電流達80kA）和后續殘壓抑制（8/20μs波形，最大放電電流20 kA），有效降低設備損壞風險。

2. 高可靠性設計

   • 短路電流耐受：支持高達100 kA的短路電流，無需額外后備保護裝置，適用于工業配電場景。
   • 熱插拔技術：模塊化設計支持免工具快速更換，維護時無需中斷系統運行，提升運維效率。
   • 安全失效模式：在過壓或過流情況下，產品可安全失效（無明火），符合IEC/EN 61643-11標準。

3. 智能化監測
   集成遙信觸點（TS）與狀態指示窗口，可實時反饋設備運行狀態（正常/劣化/故障），并通過RS485接口與ABB Ability平臺或第三方系統連接，實現遠程監控與預防性維護。

三、典型應用場景

1. 工業配電系統
   適用于電力、化工、冶金等行業的配電柜，保護電機、PLC等關鍵設備免受雷擊與電網波動影響。
2. 數據中心與通信設施
   保障服務器、通信設備在瞬態過電壓下的穩定運行，減少數據丟失風險。
3. 民用建筑與交通設施
   用于住宅、商業建筑的入戶總配電，以及高速公路、軌道交通的弱電系統防護。

四、維護與兼容性

• 便捷維護：通過指示窗口快速識別故障模塊，結合可插拔設計，降低停機時間。
• 廣泛兼容：支持DIN導軌安裝，適配ABB System Pro M緊湊型斷路器，實現標準化配電方案。

五、總結

ABB OVRF2 3N 20-350 TS電涌保護器憑借其多級防護、高可靠性及智能化特性，為復雜電網環境提供了全面的雷電與浪涌防護解決方案。無論是工業場景的嚴苛要求，還是民用領域的精細防護需求，該產品均能通過高效能、低維護成本的設計，顯著提升電氣系統的安全性與穩定性。

產品型號：OVRF2 1N 20-350，OVRF2 3N 20-350，OVRF2 3N 20-350 TS，OVRF2 20-350 C
