一、產品概述

ABB POD系列電涌專用后備保護器（以下簡稱POD T2 120/100/4）是專為浪涌保護器（SPD）設計的智能防護裝置，旨在解決傳統熔斷器或斷路器與SPD配合不足的問題。該產品基于微型斷路器技術，結合高耐受雷電流能力和快速分?jǐn)喙δ?，顯著提升了電氣系統的安全性與可靠性。其核心設計理念是通過精準的電流分?jǐn)嗯c雷電流耐受，確保SPD在雷電沖擊下持續有效，同時在SPD老化或短路時迅速切斷故障電流，避免火災風險。

二、核心技術與參數

1. 關鍵技術特性

• 高雷電耐受能力：耐受雷電流達120kA（8/20μs波形），確保在強雷電沖擊下不誤動作，維持SPD的防雷效果。

• 高分?jǐn)嗄芰?/span>：分?jǐn)喽搪冯娏鞲哌_(dá)100kA，可快速切斷工頻故障電流，防止SPD因過熱起火。

• 智能化保護：通過電磁體技術實現工頻電流與雷電流的區分，僅在SPD失效時動作，避免因雷電流沖擊導致誤跳閘。

• 緊湊設計：單極模數寬度僅17mm，支持DIN導軌安裝，適用于空間受限的配電柜。

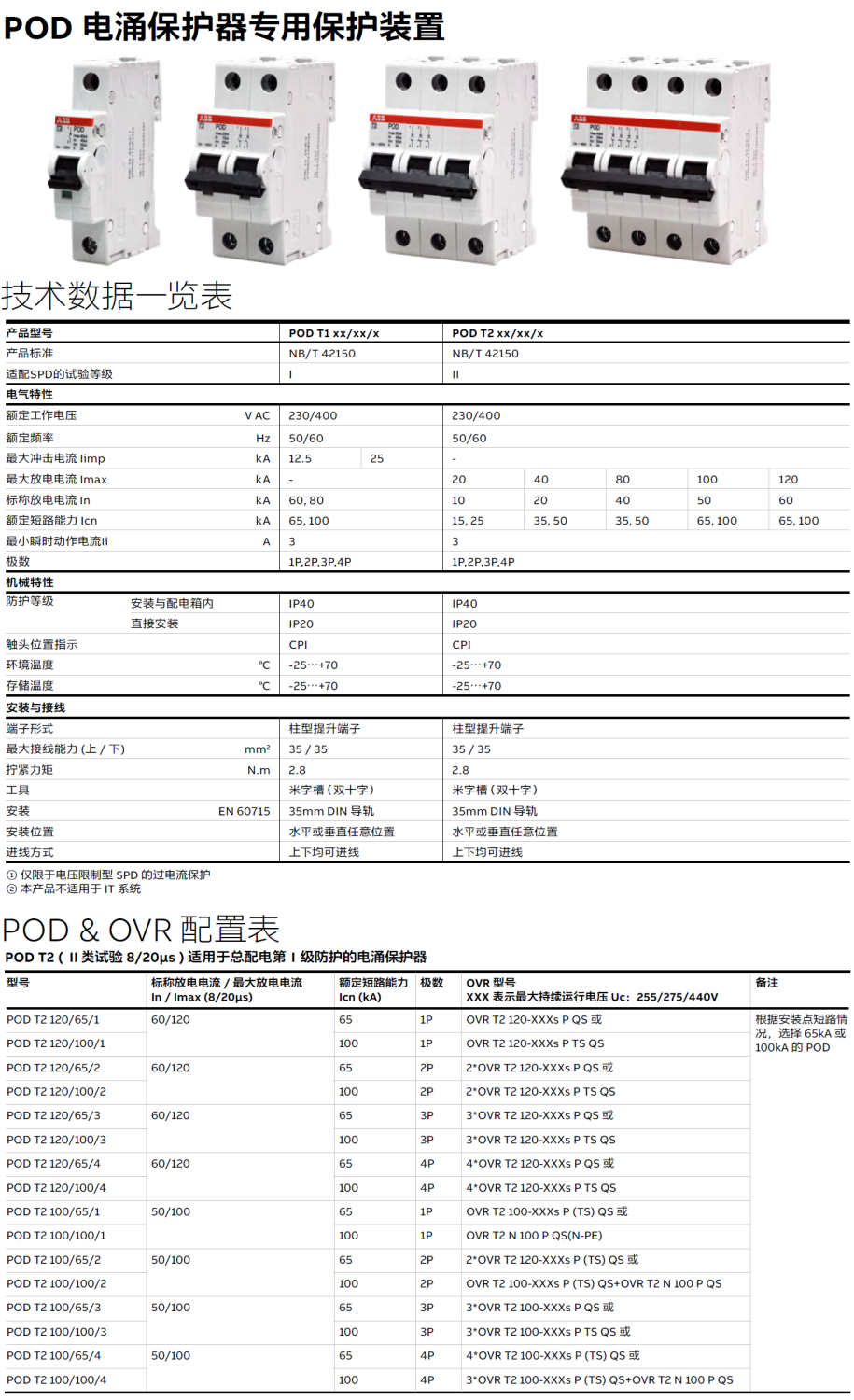

2. 主要參數

• 額定電壓：400V AC（三相系統）。

• 分?jǐn)嚯娏?/span>：100kA（工頻短路電流）。

• 耐受電流：120kA（8/20μs雷電流）。

• 極數配置：4極（三相+中性線保護）。

• 動作時間：＜0.1秒（工頻故障電流下）。

三、應用場景與優勢

1. 典型應用領域

• 工業配電系統：用于保護生產線設備、變壓器等高價值資產，防止雷擊或過載導致的停機損失。

• 新能源設施：在風電和光伏系統中，保護逆變器及直流側電路，適應頻繁浪涌環境。

• 智能建筑：與樓宇自動化系統集成，實現遠程監控與告警功能，提升運維效率。

2. 與傳統保護裝置的對比優勢

• 避免保護盲區：傳統熔斷器無法區分雷電流與工頻故障電流，可能因雷擊誤斷；而POD T2通過電磁體技術精準分?jǐn)啵Ｕ蟂PD持續工作。

• 低殘壓設計：殘壓值低于1V，減少對后端設備的電壓沖擊，優于傳統斷路器的殘壓表現。

• 長壽命與低維護：耐受1000次以上雷電流沖擊，無需頻繁更換，降低運維成本。

四、安裝與維護建議

1. 接線與安裝要點

• 串聯安裝：需串聯于SPD前端，確保雷電流通過SPD泄放，而工頻故障電流由后備保護器分?jǐn)?/span>。

• 接地要求：接地電阻需≤10Ω，避免因接地不良導致保護失效。

• 環境適應性：建議安裝在干燥、無劇烈震動的環境中，可選配防水外殼以適應戶外場景。

2. 維護與監測

• 狀態監測：支持選配遠程告警模塊，實時反饋通斷狀態，便于集中監控。

• 定期檢測：建議每半年檢查接線端子緊固度及接地可靠性，確保長期穩定運行。

五、行業標準與認證

POD T2 120/100/4符合多項國際與國家標準，包括：

• NB/T 42150-2021：低壓電涌保護器專用保護裝置標準。

• GB/T 18802.1-2022：低壓配電系統浪涌保護器規范，強調后備保護器的必要性。

• IEC 61643系列：國際電工委員會關于SPD及配套設備的測試與選型標準。

結語

ABB POD T2 120/100/4電涌專用后備保護器通過創新技術解決了傳統保護裝置的局限性，為工業、新能源及建筑領域提供了高效、安全的電涌防護方案。其高耐受能力、快速分?jǐn)嗯c智能化設計，不僅延長了SPD和設備壽命，更顯著降低了火災與設備損壞風險，是電涌保護系統升級的理想選擇。

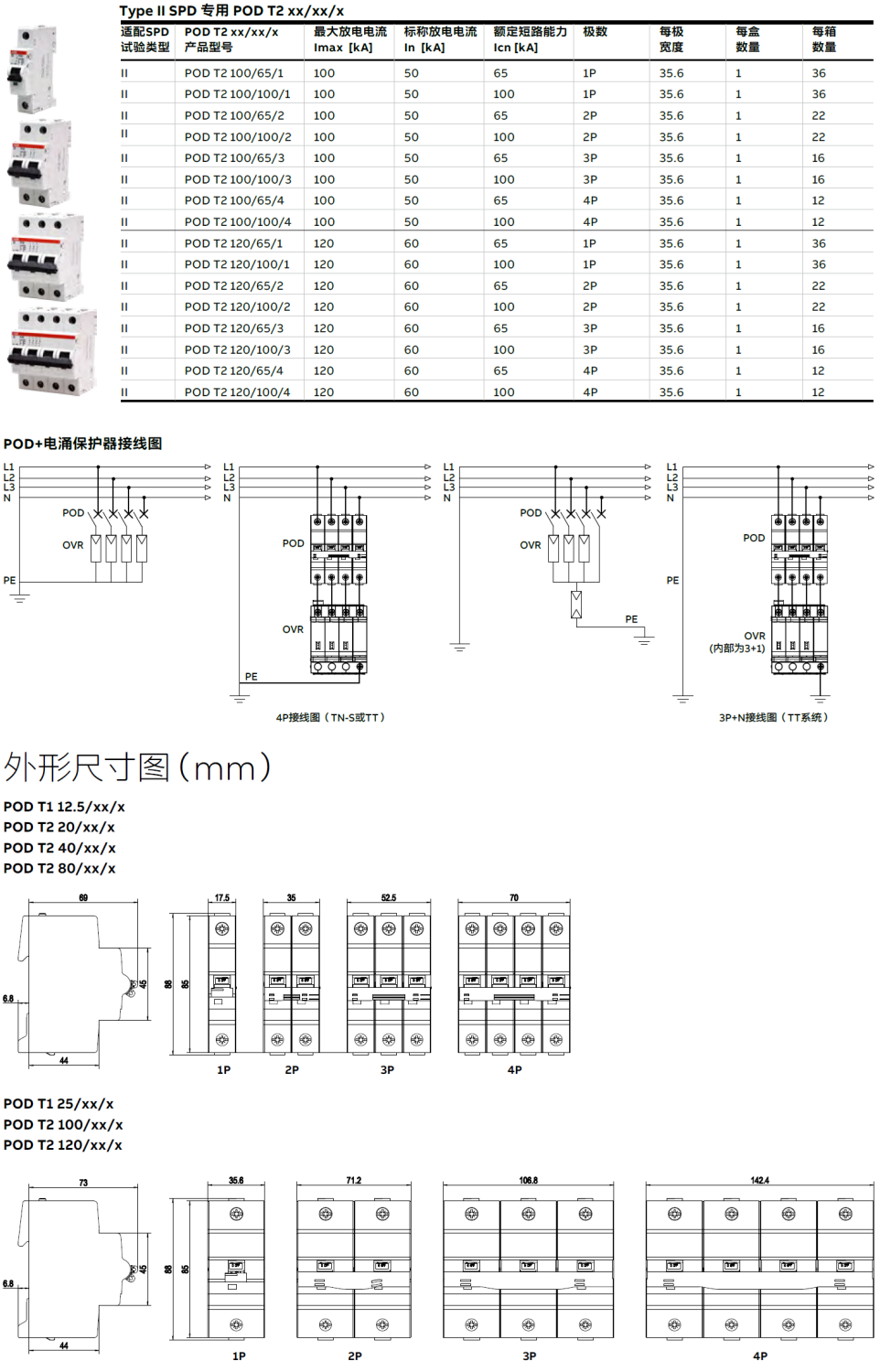

產品型號：POD T2 100/65/1，POD T2 100/100/1，POD T2 100/65/2，POD T2 100/100/2，POD T2 100/65/3，POD T2 100/100/3，POD T2 100/65/4，POD T2 100/100/4，POD T2 120/65/1，POD T2 120/100/1，POD T2 120/65/2，POD T2 120/100/2，POD T2 120/65/3，POD T2 120/100/3，POD T2 120/65/4，POD T2 120/100/4
