一、產品概述

伊頓NSP20M4385TNSR電源防雷器是伊頓（EATON）NSP系列中的一款高性能浪涌保護裝置（SPD），專為應對復雜電力環境中的瞬態過電壓而設計。該產品屬于伊頓NSP系列中的IEC應用分支，適用于工業、通信及能源領域的關鍵設備保護，能夠有效抑制雷電沖擊、操作過電壓等電力干擾，確保系統穩定運行。

二、核心功能與技術特點

1. 高電流放電能力
   NSP20M4385TNSR屬于伊頓NSP系列的IEC應用分支，其雷電流放電能力覆蓋高達40-120kA（8/20μs波形），可應對直接或感應雷擊引起的瞬時高壓。

2. 遠程信號觸點與狀態監測
   與伊頓NSP系列其他產品類似，該型號配備了遠程信號觸點功能，支持實時監測浪涌保護器的運行狀態，并通過LED指示燈或外部接口反饋設備健康狀態，便于運維人員快速響應故障。

3. 模塊化設計與安裝便捷性
   采用緊湊型模塊化設計，支持導軌安裝（如35mm標準導軌），適用于配電柜、控制箱等空間受限的場景。其結構設計符合NEMA 4X防護等級，兼具抗紫外線與防塵防水特性，適應室內外復雜環境。

4. 多重保護模式
   通過壓敏電阻（MOV）與火花間隙技術的結合，提供共模與差模雙重保護，覆蓋單相或三相電力系統，最大持續工作電壓（Uc）可達440V，適用于交流電網的過壓防護。

三、技術參數概覽

• 額定電壓：385V AC

• 標稱放電電流（In）：20kA（8/20μs）

• 最大放電電流（Imax）：40kA（8/20μs）

• 保護模式：L-N、N-PE

• 安裝方式：導軌安裝或固定式箱體

• 符合標準：IEC 61643-11、UL 1449等。

四、典型應用場景

1. 工業電力系統
   適用于變頻驅動器（VFD）、PLC控制柜等敏感設備的輸入端，抑制IGBT開關操作引發的反射波過電壓，延長設備壽命。

2. 通信與數據中心
   為通信基站、服務器機房的供電線路提供二級防護，減少雷擊或電網波動導致的數據丟失風險。

3. 新能源基礎設施
   在光伏電站或風電場的逆變器側安裝，抵御直流側高電壓波動及交流側感應雷擊，提升系統可靠性。

五、選型與維護建議

• 選型依據：需根據系統電壓等級、預期雷擊電流及安裝環境選擇適配型號，建議結合伊頓NSP系列的技術文檔進行匹配。

• 維護要點：定期檢查LED狀態指示燈，若顯示黃色或紅色報警需及時更換模塊；建議每2-3年進行專業檢測，確保保護性能未衰減。

六、總結

伊頓NSP20M4385TNSR電源防雷器憑借其高防護等級、靈活安裝方式及多重保護機制，成為工業與能源領域電力安全的核心組件。

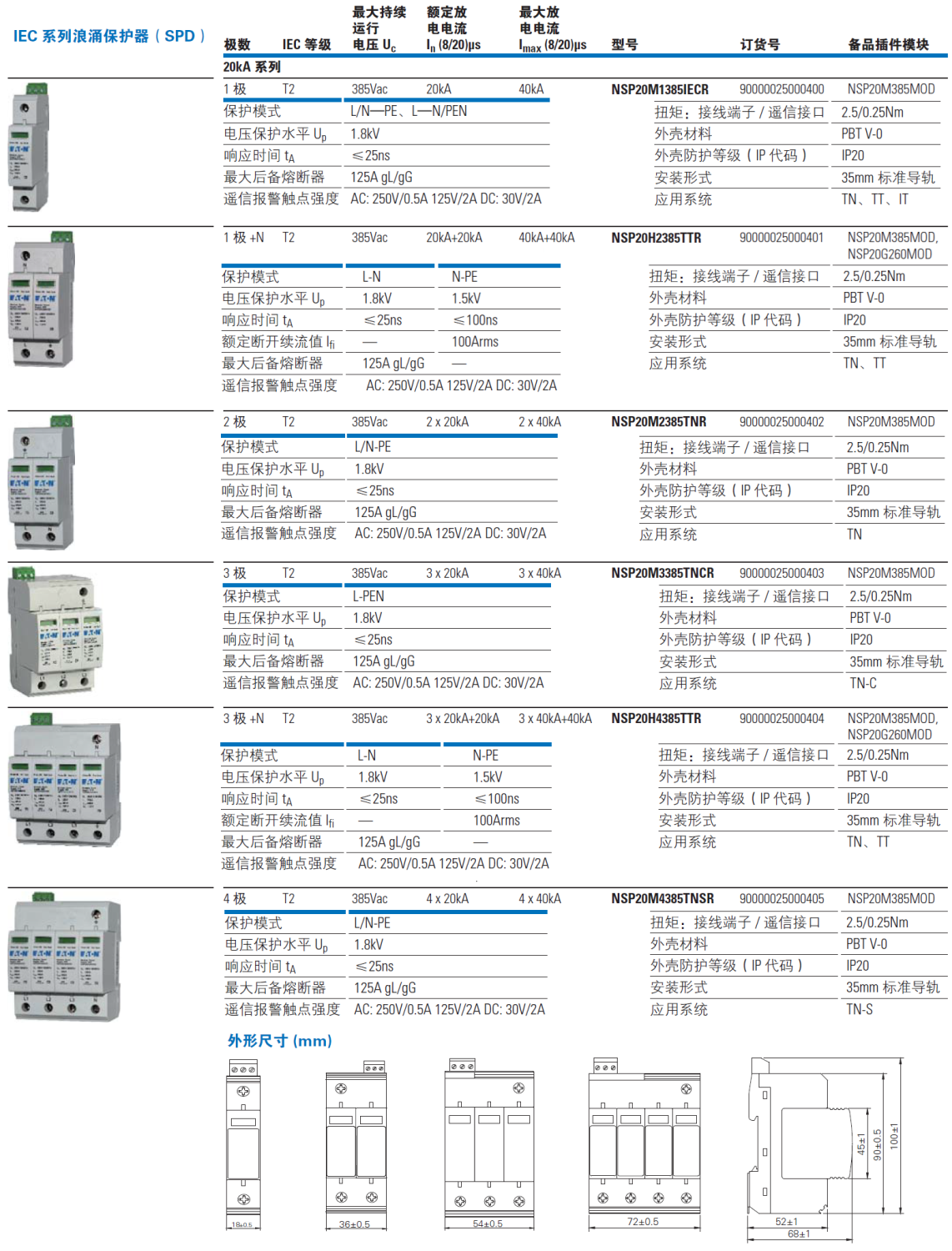

產品型號：NSP20M1385IECR，NSP20H2385TTR，NSP20M2385TNR，NSP20M3385TNCR，NSP20H4385TTR，NSP20M4385TNSR，NSP20M385MOD，NSP20G260MOD
