產品概述

魏德米勒（Weidmueller）的VPU AC II 3+1 R 350/50電涌保護器是專為交流電源系統設計的II級浪涌保護裝置，屬于VPU AC系列的核心產品之一。該產品通過集成先進的過壓保護技術，有效抵御雷擊、瞬時過電壓等干擾，確保電力設備和系統的穩定運行。其設計符合EN 61643-11、IEC 61643-12等國際標準，適用于工業能源分配、電源系統保護等關鍵場景。

核心技術特點

1. 高性能過壓保護

• 最大放電電流高達50kA：在導線與PE（保護接地）之間，可承受8/20μs波形的50kA浪涌電流，顯著降低設備因瞬時過壓導致的損壞風險。

• 電壓保護水平1.75kV：典型電壓保護級別為1.75kV，確保在浪涌事件中快速響應（響應時間≤25ns），將過壓限制在安全范圍內。

• 持續工作電壓350V AC：支持最高350V的持續交流電壓，適用于多種低電壓網絡環境，包括TN、TN-C、TN-C-S等系統。

2. 智能狀態監控與遠程警報

• 視覺狀態顯示器：通過綠色/紅色指示燈直觀顯示設備狀態（綠色正常，紅色需更換），簡化維護流程。

• 遠程信號觸點：配備250V/1A的常開觸點（PUSH IN接口），支持遠程報警功能，便于集成到自動化監控系統中。

3. 高可靠性與環境適應性

• 防護等級IP20：安裝后滿足IP20防護標準，阻燃等級符合UL94 V-0，確保在復雜工業環境中的安全運行。

• 寬溫工作范圍：工作溫度覆蓋-40℃至85℃，濕度適應范圍5%~95%，適用于極端氣候條件。

應用領域

VPU AC II 3+1 R 350/50電涌保護器廣泛用于需要高可靠電源保護的場景：

• 能源分配系統：如電網配電柜、變電站等，防止雷擊或操作過電壓對設備的影響。

• 工業電源網絡：適用于制造工廠、數據中心等關鍵設施的電源入口保護，確保敏感設備穩定運行。

• 多回路系統：其“3+1”配置（3相線+1中性線保護）特別適合三相四線制（TN-C-S、TN-S等）電網結構。

選型與安裝建議

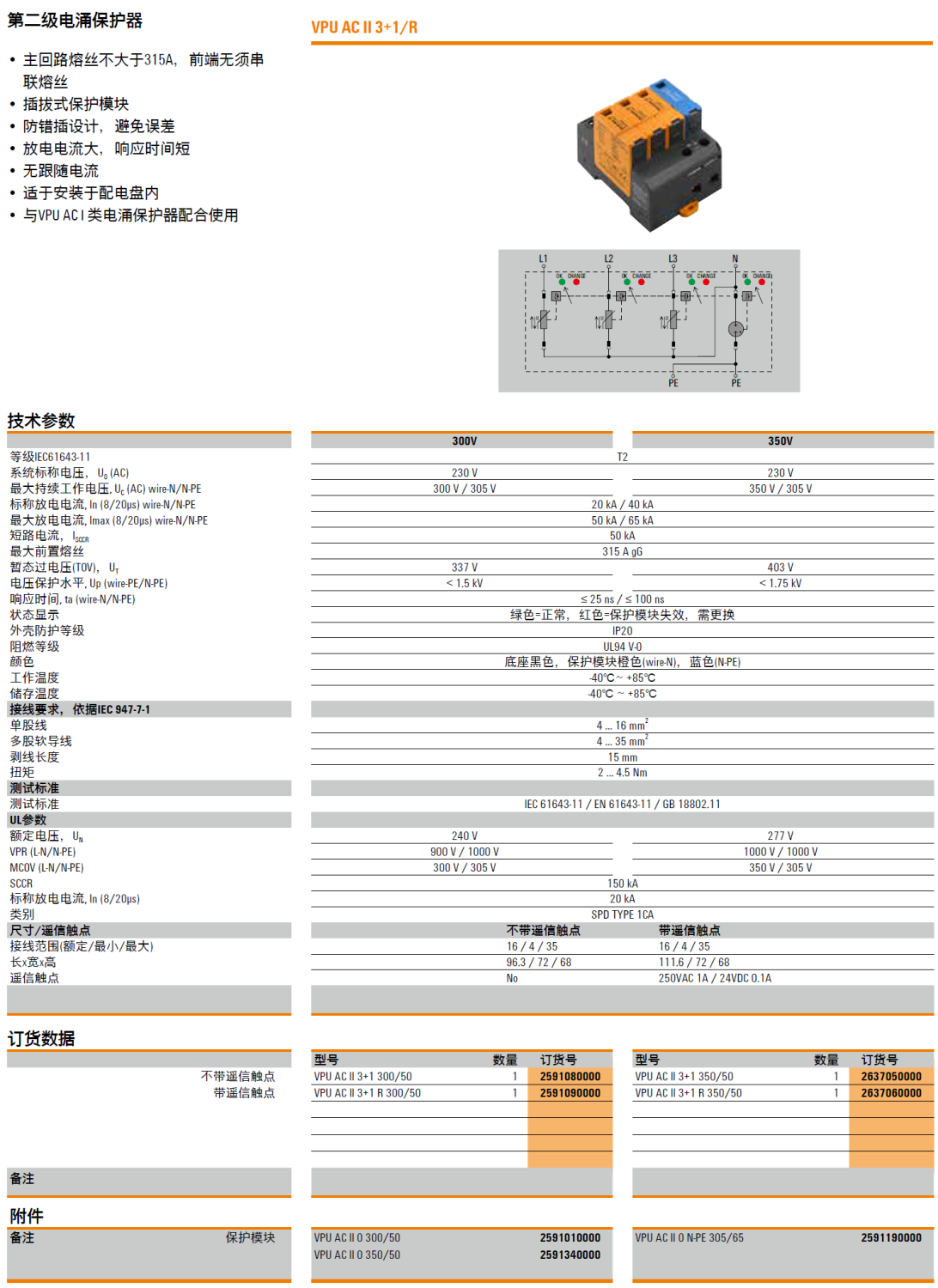

技術參數對比

安裝與維護

• 安裝方式：支持TS 35標準導軌安裝，結構緊湊（典型尺寸為模塊化設計），適配各類配電柜。

• 維護提示：定期檢查狀態指示燈，若顯示紅色需及時更換模塊，確保保護功能持續有效。

市場定位與優勢

作為II級浪涌保護器的代表產品，VPU AC II 3+1 R 350/50憑借其高放電能力、智能化監控和廣泛兼容性，成為工業電源保護領域的優選方案。其優勢包括：

• 無需額外協調：與I級和III級保護器兼容，無需額外斷開裝置，簡化系統設計。

• 靈活適配性：提供多種型號（如單相、三相、多回路配置），滿足不同電網需求。

總結

魏德米勒VPU AC II 3+1 R 350/50電涌保護器以高效防護、智能監控和工業級可靠性為核心，為電源系統提供了全面的過壓保護解決方案。

產品型號(貨號)：VPU AC II 3+1 300/50(2591080000)，VPU AC II 3+1 R 300/50(2591090000)，VPU AC II 0 300/50(2591010000)，VPU AC II 0 350/50(2591340000)，VPU AC II 3+1 350/50(2637050000)，VPU AC II 3+1 R 350/50(2637060000)，VPU AC II 0 N-PE 305/65(2591190000)
