一、核心功能與設計亮點

1. 寬壓兼容與精準保護
VSSC4 RC 24VAC/DC 單級信號電涌保護器專為工業自動化場景設計，支持24V交流/直流混合電壓輸入，覆蓋傳感器、PLC信號線路等低壓控制系統的防護需求。其采用魏德米勒創新的 VARITECTOR保護技術，結合壓敏電阻（MOV）與氣體放電管（GDT）組合設計，實現快速響應（納秒級動作時間）與高能量泄放能力，可將過壓等級限制在<1.5kV以下，有效避免信號傳輸中斷或設備損壞。

2. 緊湊化與智能化設計
該保護器采用 單極纖薄模組結構，寬度僅18mm，適用于空間受限的開關柜或控制箱安裝。其配備 可視化狀態指示燈，通過顏色變化（如綠色正常/紅色故障）直觀反饋運行狀態，并支持遠程信號觸點輸出，便于集成至工業物聯網（IIoT）系統實現實時監控。此外，模塊化插拔設計支持免工具更換，顯著降低維護成本。

二、技術優勢與行業適配性

1. 嚴格符合國際標準
VSSC4 RC系列通過 IEC 61643-21（信號線路電涌保護器標準）及 UL 1449 認證，適用于TN、TT、IT等多種電網系統。其內置 電子觸發式保護機制，在雷擊或電涌發生時，可在電源系統與等電位接地帶間建立安全通路，確保信號回路等電位連接。

2. 高環境耐受性
針對工業現場復雜環境，該設備支持 -40℃至+85℃寬溫運行，并具備IP20防護等級，可抵御粉塵與潮濕影響。其抗振性能達到2.3g，適用于高振動區域（如風電設備或軌道交通場景）。

三、典型應用場景

1. 工業傳感器與PLC信號保護
在自動化產線中，24V信號線路常連接溫度傳感器、壓力變送器等設備。VSSC4 RC可并聯于信號回路，抑制由雷電感應、開關操作或靜電放電引起的瞬態過壓，確保數據采集穩定性。

2. 通信與控制系統集成
適用于PROFIBUS、RS485等通信接口保護，防止電涌導致的數據包丟失或控制器宕機。其低電容設計（<10pF）可避免信號衰減，保障高速通信質量。

3. 新能源與基礎設施
在光伏電站直流側或儲能系統控制回路中，該保護器可阻斷因雷擊或逆變器切換產生的浪涌，延長電子元件壽命。同時，其兼容1500V高壓系統的降額設計，無需額外風險評估。

四、選型與安裝建議

• 接線規范：信號線屏蔽層需就近接地，保護器安裝位置距離被保護設備≤0.5m，以遵循“50cm法則”。
• 熔斷器匹配：前端需配置125A gl級熔絲，防止短路電流沖擊。
• 系統擴展：對于多級防護需求，可搭配魏德米勒II級/III級保護器構建分級防御體系。

五、總結

魏德米勒VSSC4 RC 24VAC/DC單級信號電涌保護器憑借其高可靠性、緊湊設計與智能化監測功能，成為工業控制系統電涌防護的優選方案。無論是傳統制造業升級，還是新能源、智能電網等新興領域，該產品均能提供精準防護，助力用戶實現設備長周期穩定運行與運維成本優化。

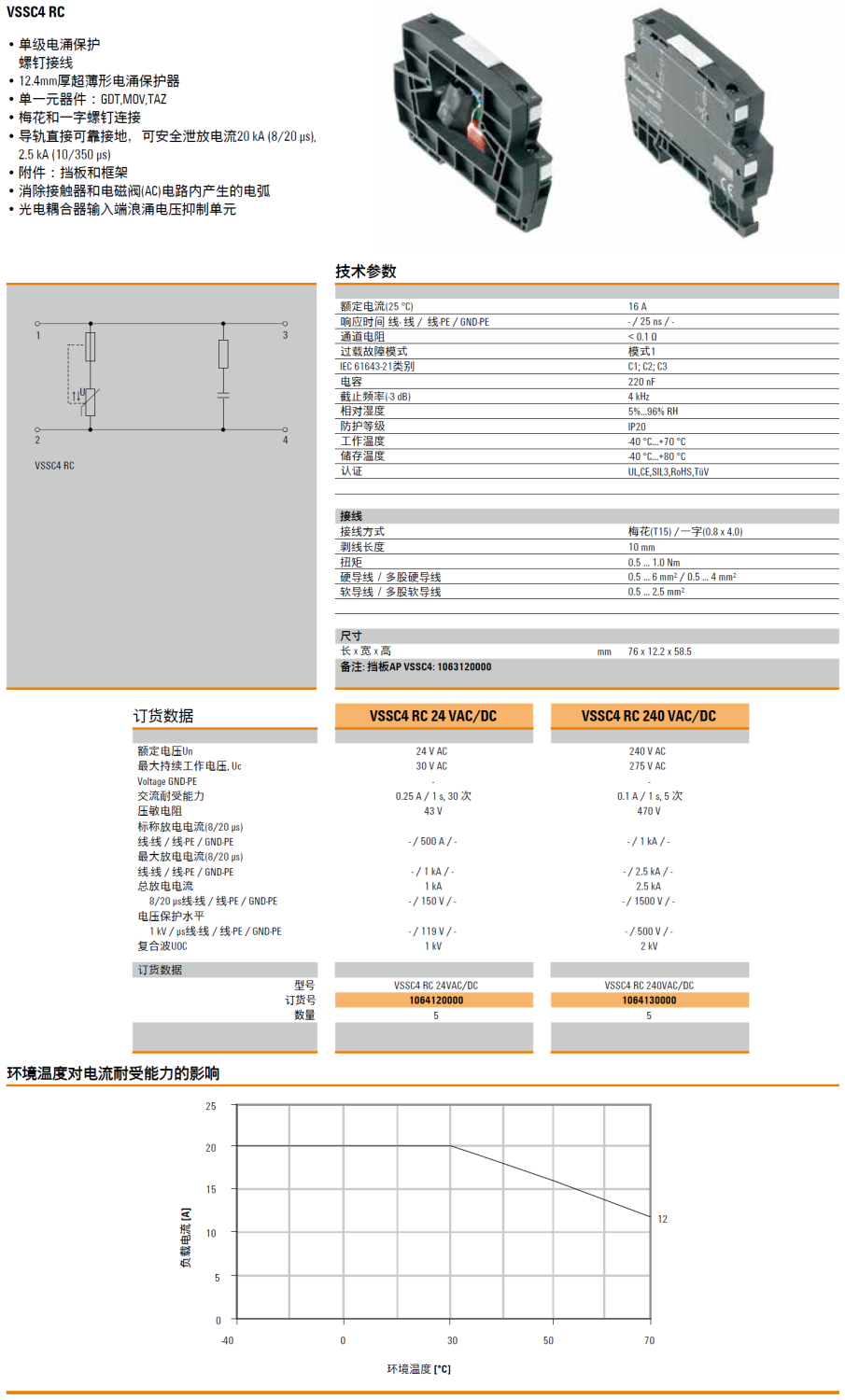

產品型號(貨號)：VSSC4 RC 24VAC/DC(1064120000)，VSSC4 RC 240VAC/DC(1064130000)，擋板 AP VSSC4(1063120000)
