一、產品概述

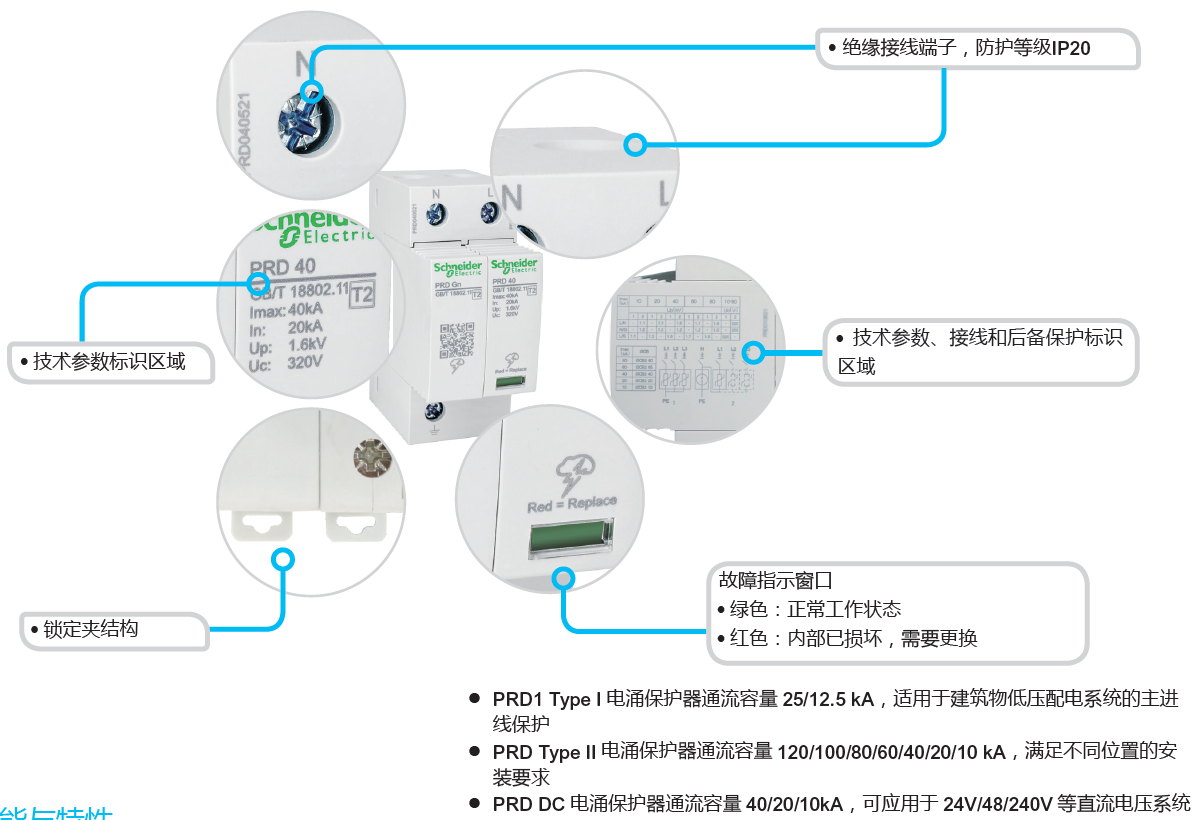

施耐德PRD1系列電涌保護器（SPD）是專為低壓配電系統設計的浪涌防護裝置，其中PRD1 12.5R 3P+N型號憑借其高性能、高可靠性及模塊化設計，廣泛應用于工業設備、建筑自動化系統及關鍵電力回路中。該產品符合國際防雷標準（如IEC 61643-11），能夠有效吸收雷電瞬態過電壓和電力系統操作過電壓，保護后端敏感設備免受損壞。

---

二、核心技術與參數

1. 關鍵參數

   • 最大放電電流（Iimp）：12.5kA（10/350μs），滿足嚴苛環境下的防護需求。
   • 響應時間：≤0.1秒，快速切斷異常電壓。
   • 最大持續工作電壓（Uc）：340V AC，適配常規低壓配電系統。
   • 溫度范圍：-40℃至+80℃，適應極端環境。

2. 接線方式
   PRD1 12.5R 3P+N支持3+1接線模式（三相+中性線保護），適用于TN-S或TN-C-S系統。其共模保護設計可降低地電位反擊風險，同時差模保護確保相線間電涌隔離。

---

三、典型應用場景

1. 工業領域
   保護電機、PLC、傳感器等設備，防止雷電或電網波動導致的損壞。例如，在光伏逆變器、變頻器前端安裝，可延長設備壽命。

2. 建筑領域
   適用于數據中心、通信機房、消防系統及樓宇自動化設備，確保電力供應穩定性。根據《建筑物電子信息系統防雷技術規范》，SPD引線長度應≤0.5米，建議就近連接接地排以降低感應電壓。

3. 交通與能源
   在地鐵、風電變電站等場景中，配合直流SPD使用，構建多層次防護網絡。

---

四、安裝與選型建議

1. 安裝規范

   • SPD應安裝在配電柜下部，PE端優先連接等電位接地排，縮短引線長度。
   • 避免在高溫、潮濕或強電磁干擾區域安裝，確保散熱良好。

2. 選型要點

   • 根據系統類型（TN/TT/IT）選擇接線模式，TN系統推薦3+1接線，TT系統需增加N-PE保護。
   • 驗證電壓保護水平（Up/f）≤設備耐壓值的80%（如設備Uw=2.5kV，則Up/f需≤2.0kV）。

---

五、產品優勢

施耐德PRD1系列以模塊化設計、原廠認證及全球技術支持為核心競爭力，提供3年質保和快速更換服務。其緊湊結構（如3P+N集成化設計）簡化了安裝流程，同時通過IEC 61643-11標準認證，確保長期穩定運行。

---

結語
施耐德PRD1 12.5R 3P+N電涌保護器憑借卓越的防護性能與靈活的應用方案，成為工業與建筑領域抵御電涌威脅的首選方案。合理選型與規范安裝可最大限度發揮其保護效能，保障電力系統的安全可靠運行。

產品型號/訂貨號：PRD1 25 1P+N（PRD81504），PRD1 12.5R 1P+N（PRD612521），PRD1 12.5 1P+N（PRD612520），PRD1 25 3P（PRD81505），PRD 12.5R 3P（PRD612321），PRD1 12.5 3P（PRD612320），PRD1 25 3P+N（PRD81506），PRD1 12.5R 3P+N（PRD612621），PRD1 12.5 3P+N（PRD612620）。
