一、產品概述

iSCB2系列是施耐德電氣針對II類SPD（如限壓型SPD）開發的專用后備保護裝置，型號中的“10N2 4P”表示其額定電流為10A，采用4極（3P+N+PE）設計，適用于三相四線制系統。該產品通過精準匹配SPD的電涌耐受特性，在雷電流沖擊時保持穩定，同時在SPD短路失效或工頻短路時快速切斷電流，防止設備起火或爆炸。

二、核心功能與技術優勢

1. 雙重保護機制

   • 電涌耐受能力：iSCB2具備與II類SPD相匹配的雷電流耐受水平（如20/40/60kA），確保在雷擊時不會誤動作，維持SPD的持續防護功能。
   • 快速短路切斷：當SPD因老化或過電壓導致工頻短路時，iSCB2能在微秒級時間內分斷電流，避免故障擴散。

2. 精準選型與適配性

   • iSCB2支持多場景選型，例如在工業冷卻塔、屋頂風機等戶外設備中，常與10KA/3PN等SPD配合使用，形成完整的浪涌防護鏈。
   • 其4極設計兼容TN-S和TN-C-S接地系統，滿足不同配電需求。

3. 智能化與安全性

   • 通過監測SPD的啟動電壓（UC）和泄漏電流（C值），iSCB2可提前預警SPD性能退化，避免因參數異常引發火災。
   • 符合IEC 61643-4標準，確保在危險電流（>5A）下可靠動作，同時耐受雷電流沖擊。

三、典型應用場景

iSCB2 10N2 4P廣泛應用于以下領域：

• 工業領域：電力設備、石化裝置、礦山機械等高雷擊風險場景。
• 民用建筑：數據中心、通信基站、電梯配電箱等關鍵設施的浪涌防護。
• 交通系統：高速公路收費站、隧道照明等戶外電氣設備。

四、選型建議

1. 匹配SPD類型：明確SPD為II類限壓型時，優先選擇iSCB2系列。
2. 電流與極數適配：根據SPD的額定電流（如10kA）和配電系統（3P+N+PE）選擇對應規格（如10N2 4P）。
3. 環境與標準：戶外場景需考慮防護等級（如IP54），并符合當地防雷規范（如GB 50057）。

結語

施耐德iSCB2 10N2 4P電涌后備保護器憑借其創新設計與可靠性，為電氣系統提供了“最后一層防線”。通過精準匹配SPD特性、快速響應故障電流，該產品顯著降低了雷電與浪涌風險，是工業與民用領域理想的防護解決方案。

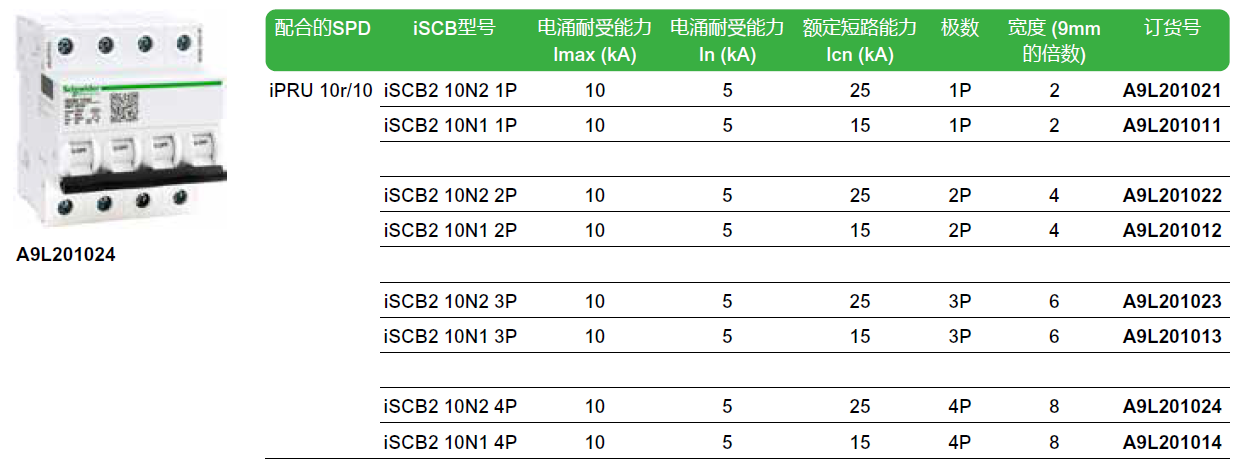

產品型號/訂貨號：iSCB2 10N2 1P（A9L201021），iSCB2 10N1 1P（A9L201011），iSCB2 10N2 2P（A9L201022），iSCB2 10N1 2P（A9L201012），iSCB2 10N2 3P（A9L201023），iSCB2 10N1 3P（A9L201013），iSCB2 10N2 4P（A9L201024），iSCB2 10N1 4P（A9L201014）
