一、電涌威脅對同軸視頻線的核心危害

1. 信號完整性破壞
   電涌產生的瞬態高電壓會擊穿同軸電纜的屏蔽層，導致信號干擾、圖像雪花或數據丟包。例如，監控攝像頭在雷雨天可能出現短暫黑屏或畫面扭曲。
2. 設備硬件損傷
   未防護的同軸接口可能因電涌電流過載而燒毀芯片或熔斷內部線路，增加維修成本。
3. 系統停機風險
   在醫療影像系統或廣播電視播出場景中，電涌引發的故障可能導致重大業務中斷。

二、魏德米勒Coax BNC B/S電涌保護器的技術優勢

1. 多級復合防護架構

• 一級防護（前端泄流）：采用陶瓷氣體放電管（GDT），如4532-090LF型號，可承受10kA（8/20μs）雷電流沖擊，快速將浪涌能量導入大地，降低殘壓。
• 二級防護（信號鉗位）：集成低結電容ESD二極管（如DW05DLC-B-S），在納秒級響應中將電壓鉗位至安全范圍（±30kV接觸/空氣放電），確保視頻信號波形無畸變。

2. 專為同軸線路優化設計

• 阻抗匹配：嚴格遵循75Ω阻抗標準，避免因防護器件引入反射損耗，保障信號傳輸質量。
• BNC接口兼容性：支持標準BNC/SMB/SMP等接口，適配安防監控、廣電設備等場景。

3. 智能化與可靠性升級

• 狀態實時監測：通過LED三色指示燈（綠/黃/紅）直觀顯示運行狀態，支持遠程物聯網（IoT）接入，可集成至云平臺進行故障預警。
• 嚴苛環境適應：工作溫度覆蓋-40°C至85°C，防護等級達IP65，適用于戶外攝像頭、工業控制柜等惡劣環境。

三、典型應用場景與解決方案

1. 安防監控系統

• 痛點：攝像頭分布廣，易受雷擊感應影響。
• 方案：在攝像頭端BNC接口部署Coax BNC B/S保護器，搭配電源防雷模塊形成多級防護，降低雷擊導致設備損壞率90%以上。

2. 廣播電視傳輸

• 痛點：高清信號對干擾敏感，傳統防護方案易造成信號衰減。
• 方案：采用低結電容（<1pF）ESD保護器件，確保視頻信號高頻分量無損耗傳輸。

3. 醫療影像設備

• 痛點：設備精密，需避免微小電涌累積導致的長期故障。
• 方案：通過遠程監控功能實現預測性維護，減少停機檢修頻率。

四、選型與安裝建議

1. 關鍵參數
   • 最大持續工作電壓（Uc）：需高于系統標稱電壓（如250V AC）。
   • 插入損耗：應小于0.3dB（@1GHz），確保信號衰減可控。
2. 安裝要點
   • 就近接地：保護器外殼需與設備共地，接地電阻≤10Ω。
   • 布線優化：輸入/輸出線纜長度控制在0.5米內，減少分布電感影響。

五、結語

魏德米勒Coax BNC B/S系列電涌保護器通過多級防護架構、智能監測功能及嚴苛環境適應性，為同軸視頻線構建了從物理層到信號層的立體防護體系。

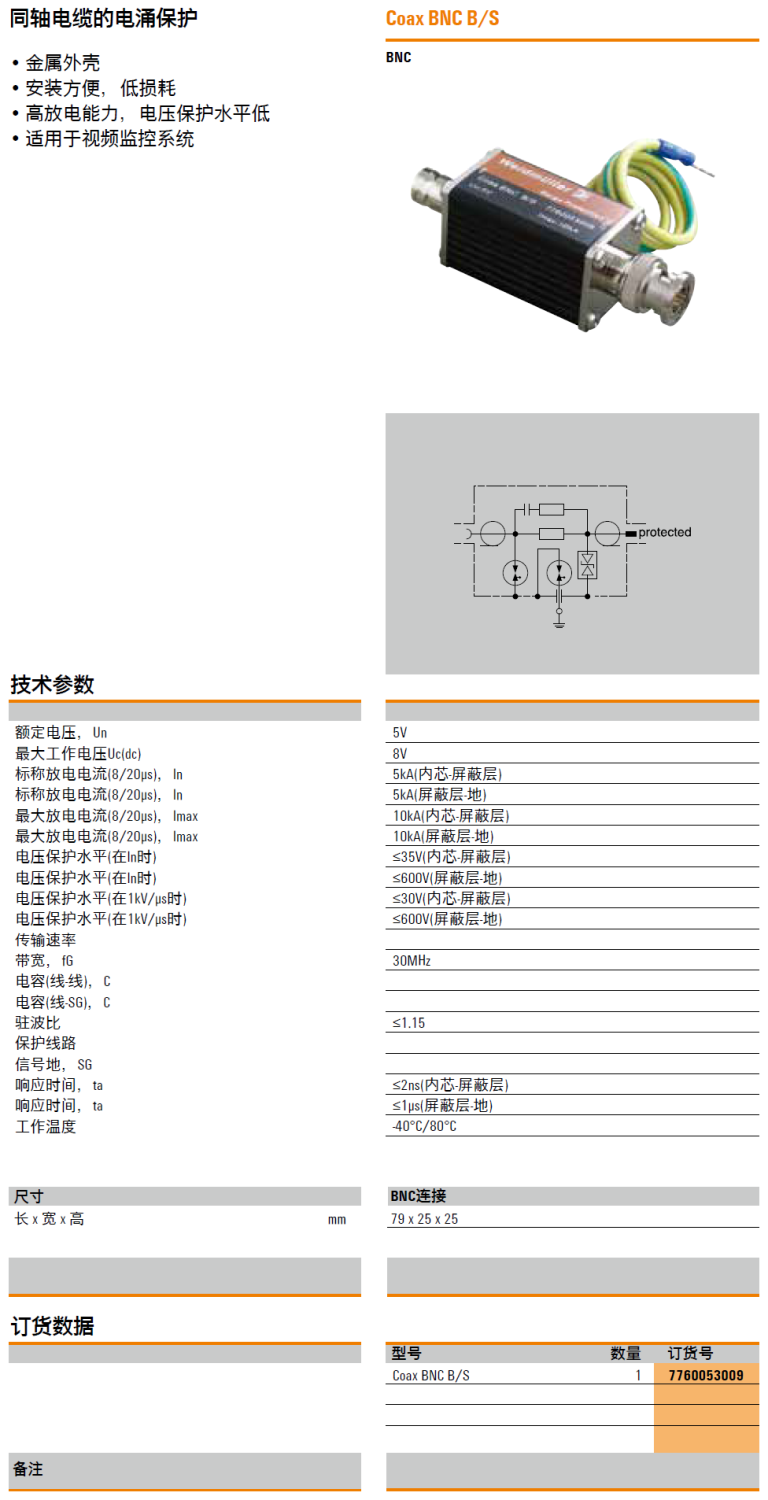

產品型號(貨號)：Coax BNC B/S(7760053009)
