一、產品概述與核心功能

VSPC BASE 1CL PW FG是魏德米勒針對電源與信號線路設計的電涌保護器底座，支持與可插拔式SPD模塊（如VARITECTOR SPC系列）配合使用。其核心功能包括：

1. 多場景防護：適用于電源線路（如24VDC開關電源）和信號線路（如RS485、以太網等），覆蓋C1至C3類防護等級。
2. 模塊化設計：采用可插拔結構，支持快速安裝與維護，避免因頻繁斷電影響系統運行。
3. 狀態監控與遙信：通過LED指示燈實時顯示工作狀態（正常/故障），并支持遠程信號傳輸，便于集中管理。

二、技術優勢與創新亮點

1. 高兼容性與便捷性

   • 支持2/3/4線制信號保護，適配模擬量、數字量等多種信號類型。
   • 顏色標簽區分電壓等級（如綠色代表12V以下，藍色代表24V數字信號），降低誤操作風險。

2. 嚴格符合國際標準

   • 通過IEC/EN 61643-21和IEC/EN 61643-22標準測試，最大放電電流達10kA（8/20μs），滿足D1至C1類環境防護需求。
   • 支持導軌安裝與直接接地，節省空間并簡化布線。

3. 智能化維護管理

   • 配合V-TSET手持測試儀，可現場檢測SPD狀態，符合IEC 62305標準維護周期要求。
   • 內置錯誤檢測功能，短路或接線異常時自動觸發報警，提升故障響應效率。

三、典型應用場景

1. 工業自動化：保護PLC、傳感器、執行器等設備免受雷擊或電網浪涌影響，確保生產線連續運行。
2. 數據中心與通信網絡：為服務器、交換機及網絡線路提供電涌防護，保障數據傳輸穩定性。
3. 水處理與基礎設施：如案例中德國Haseldorfer水廠通過VSPC系列實現電源與信號線路的全方位防護，避免雷電導致設備損壞。

四、選型與維護建議

• 選型要點：需根據實際電壓等級、信號類型及防護等級選擇匹配的SPD模塊，并確保底座與模塊的電氣參數一致。
• 定期維護：建議每年至少進行一次SPD狀態檢測，及時更換失效模塊，避免保護失效。

結語

魏德米勒VSPC BASE 1CL PW FG電源與信號電涌保護器底座，憑借其模塊化設計、高防護性能及智能化管理功能，為復雜工業環境提供了高效、可靠的雷電與浪涌防護解決方案。

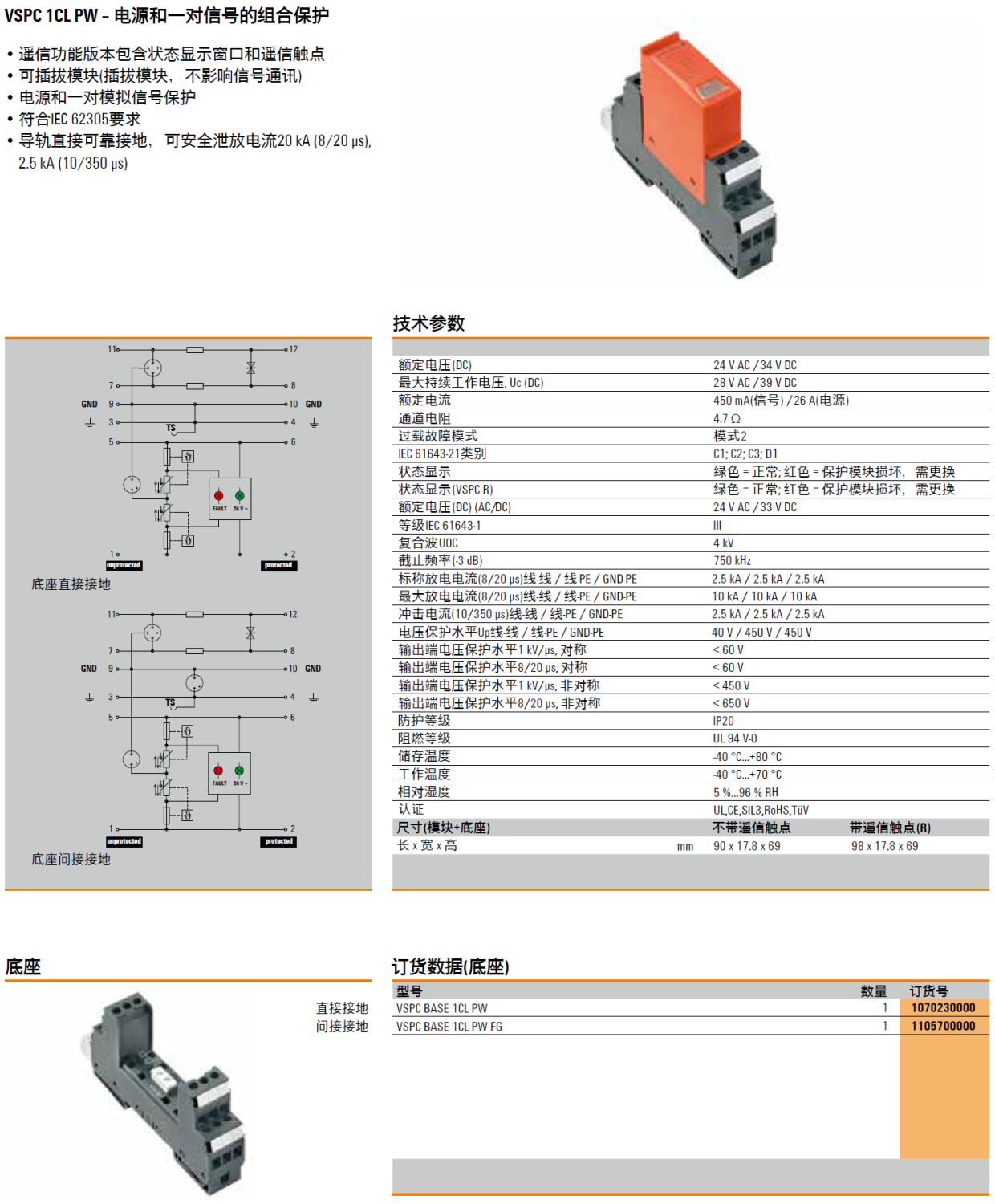

產品型號(貨號)：VSPC BASE 1CL PW(1070230000)，VSPC BASE 1CL PW FG(1105700000)
