一、產品概述與核心功能

VSPC BASE 4SL FG R是魏德米勒VSPC系列電涌保護器的專用底座，專為數字信號線路設計，適用于2/3/4線制信號保護場景。其核心功能包括：

1. 模塊化可插拔設計：支持快速更換浪涌保護模塊（如89516系列），防錯插結構確保安裝安全性與便捷性。
2. 多維度防護：符合IEC 61643-21標準，額定放電電流高達10kA（8/20μs），可應對雷電及瞬態過壓沖擊，防護等級達IP20。
3. 智能監控與狀態指示：集成LED狀態顯示（綠色正常/紅色故障），支持遙信功能，便于實時監控系統運行狀態。
4. 寬溫域適應性：工作溫度范圍-40℃至70℃，存儲溫度擴展至-40℃至80℃，滿足嚴苛工業環境需求。

二、技術參數與設計亮點

1. 緊湊結構與兼容性

• 尺寸(含模塊)：寬度17.8mm，高度98mm，深度69mm，凈重74g，適配TS 35/TS 35×7.5標準導軌，節省控制柜空間。
• 接線能力：支持0.05-6mm2導線，最大扭矩0.8-1.0Nm，兼容多種線徑需求。

2. 安全與可靠性

• 阻燃等級：符合UL 94 V-0標準，有效抑制火災風險。
• EMC兼容性：配備屏蔽接頭與電纜扎帶（EMC套件），降低電磁干擾對信號的影響。

3. 智能化運維支持

• 手持測試工具：搭配V-TSET測試儀，可現場檢測模塊性能，確保符合IEC 62305維護標準。
• 顏色編碼系統：藍色標簽標識24V數字信號，黃色對應24V模擬信號，快速識別線路類型，減少誤接風險。

三、典型應用場景

1. 工業自動化控制
   在PLC、傳感器及執行器信號回路中，VSPC BASE 4SL FG R可有效抑制工業設備因電涌導致的誤動作或損壞，保障產線連續運行。
2. 通信與數據中心
   適用于以太網、RS485等數字通信線路，保護網絡設備免受雷擊浪涌及靜電放電影響，提升數據傳輸穩定性。
3. 新能源與智能電網
   在光伏匯流箱、充電樁等場景中，其高放電電流能力（20kA）可應對復雜電磁環境，符合IEC 61463-11光伏系統防雷標準。

四、選型與安裝建議

• 選型要點：需根據信號類型（數字/模擬）、電壓等級（如24V/48V）及線制（2/3/4線）選擇適配模塊，優先考慮環境耐受性（如高濕度或粉塵場景）。
• 安裝規范：建議與VSPC CONTROL UNIT 24VDC等配套設備配合使用，實現電源與信號保護的協同管理；安裝時需確保接地電阻≤1Ω，以發揮最佳泄流效果。

五、總結

魏德米勒VSPC BASE 4SL FG R數字信號電涌保護器底座，以模塊化、高防護及智能化為核心優勢，為工業場景提供了從瞬態過壓防護到智能運維的全鏈路解決方案。其緊湊設計與廣泛兼容性，使其在智能制造、新能源及數字化基礎設施中展現出卓越價值。

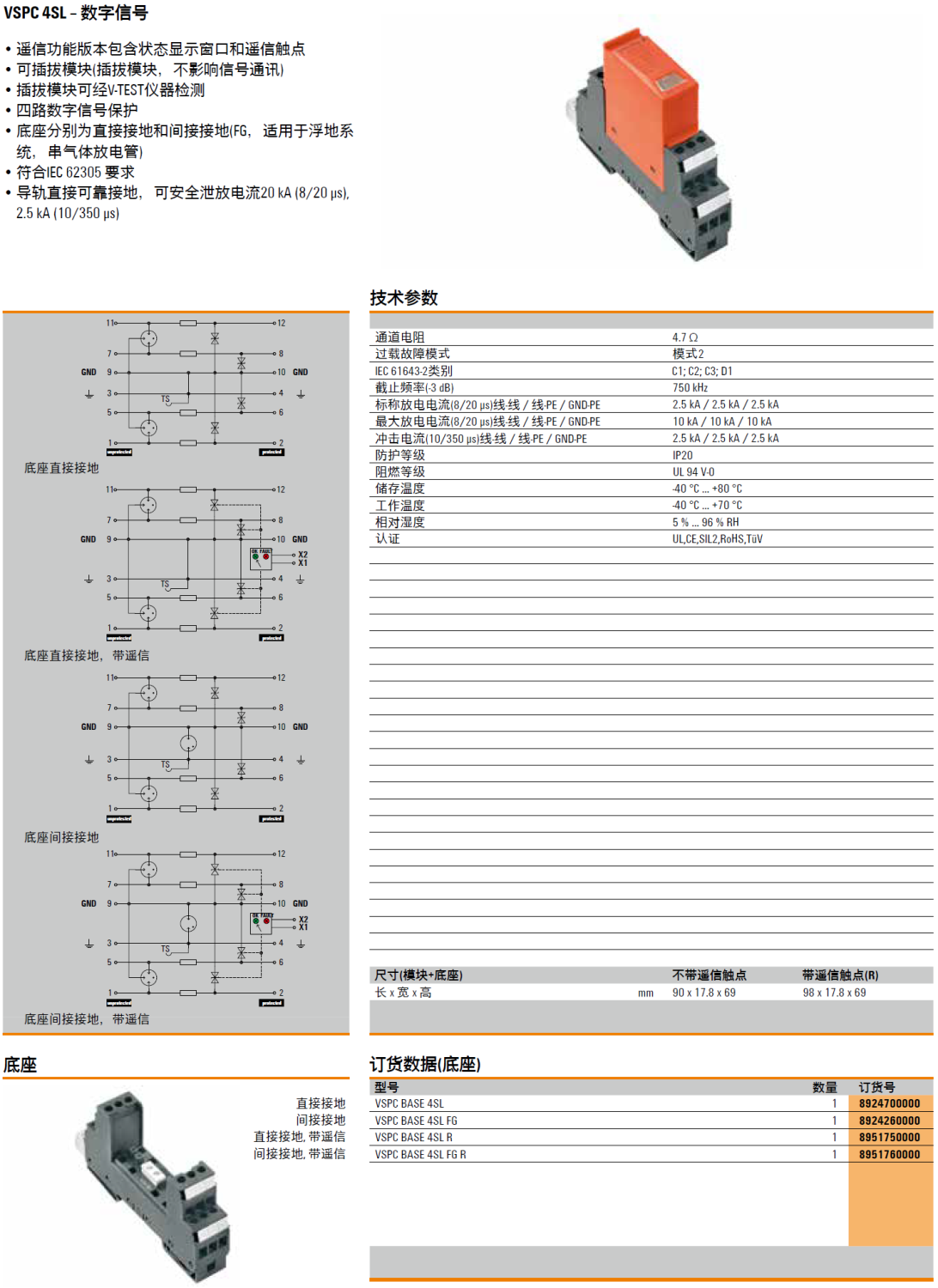

產品型號(貨號)：VSPC BASE 4SL(8924700000)，VSPC BASE 4SL FG(8924260000)，VSPC BASE 4SL R(8951750000)，VSPC BASE 4SL FG R(8951760000)
