一、產品概述

魏德米勒VSPC BASE 2/4CH FG是一款專為直流信號保護設計的模塊化電涌保護器底座，屬于VERITECTOR SPC系列的核心組件。該底座支持2/4通道配置，適配TAZ系列可插拔保護模塊（如VSPC TAZ 2CH 24V和VSPC TAZ 4CH 24V），可廣泛應用于工業控制、儀器儀表及自動化系統中的直流信號線路防護。其核心功能是抵御雷電或工業電涌對敏感設備的沖擊，保障系統運行的穩定性與安全性。

二、核心功能與技術優勢

1. 模塊化靈活配置
   VSPC BASE 2/4CH FG采用可插拔模塊設計，支持TAZ系列保護模塊的快速安裝與更換。用戶可根據需求選擇2線或4線制保護模式，適配不同電壓等級的直流信號（如24V、48V等），并通過顏色標簽系統（綠色、藍色、黃色等）快速識別電壓等級，減少誤操作風險。

2. 高防護性能
   該底座符合IEC62305和IEC61643-21標準，接地最大放電電流達20kA（8/20μs）和2.5kA（10/350μs），能夠有效應對高能電涌沖擊。其設計滿足CLASS D1、C2、C1環境下的使用要求，適用于復雜工業場景。

3. 安全與監控功能

   • 狀態顯示與遙信：內置工作狀態指示燈，實時反饋保護模塊的運行狀態，同時支持遠程信號（遙信）傳輸，便于集中監控。
   • 防錯插設計：模塊與底座采用防誤插結構，確保安裝的準確性和安全性。

4. 便捷維護與測試
   搭配V-TEST手持式測試儀器，可對VSPC系列模塊進行現場檢測，驗證其性能是否符合IEC62305維護標準，顯著降低運維復雜度。

三、應用場景與適配性

VSPC BASE 2/4CH FG尤其適用于以下領域：

• 工業自動化：保護PLC、傳感器等設備的直流控制信號免受電涌干擾。
• 能源系統：如光伏直流側保護（與VPU系列配合使用），確保逆變器和匯流箱的穩定運行。
• 核電與軌道交通：滿足高可靠性要求的嚴苛環境，通過ATEX認證，適應防爆場景需求。

四、技術參數與兼容性

• 尺寸與安裝：底座寬度17.8毫米，采用標準導軌安裝，節省空間且易于集成。
• 接線范圍：支持0.05mm2至6mm2導線，使用梅花螺絲刀可快速完成接線，最大扭矩0.8-1.0Nm。
• 兼容模塊：除TAZ系列外，還支持MOV、GDT等多種保護模塊，覆蓋從12V至60V的直流信號防護需求。

五、總結

魏德米勒VSPC BASE 2/4CH FG憑借其模塊化設計、高防護等級及智能化監控功能，成為直流信號電涌保護的理想選擇。

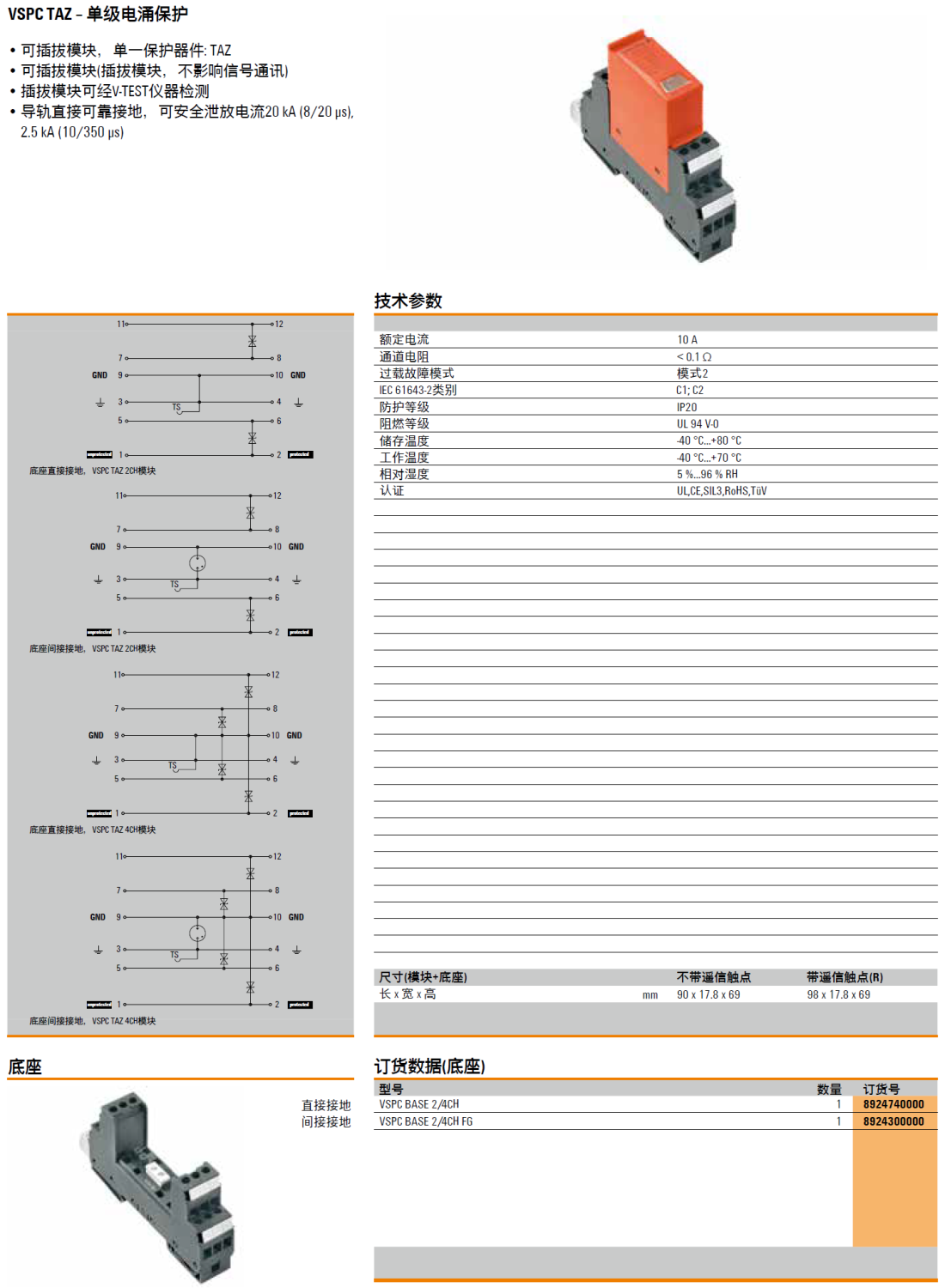

產品型號(貨號)：VSPC BASE 2/4CH FG(8924300000)，VSPC BASE 2/4CH(8924740000)
