一、產品概述

VSPC BASE 2CL FG 是魏德米勒（Weidmueller）推出的模塊化電涌保護器專用底座，屬于 VARITECTOR SPC系列 的核心組件之一。該底座專為交直流信號系統設計，可適配多種可插拔保護模塊，適用于工業自動化、通信、能源等領域，提供針對雷擊、浪涌等瞬態過電壓的高效防護。

二、核心技術特點

1. 模塊化設計，靈活維護
   VSPC BASE 2CL FG采用分體式結構，支持快速插拔更換保護模塊。當模塊因過載損壞時，僅需拔出故障模塊并替換新模塊，無需中斷系統運行，顯著降低維護成本。其兼容性覆蓋魏德米勒 VSPC系列 的2線制（2CL）交直流信號保護模塊，滿足不同電壓等級需求。

2. 集成化功能擴展

   • 狀態指示與遙信功能：底座支持模塊的狀態顯示窗（綠色正常/紅色故障）及遙信觸點輸出，便于遠程監控設備狀態，提升系統可靠性。
   • 導軌直連接地：通過35mm標準DIN導軌直接接地設計，省去額外接地線，簡化安裝并節省機柜空間。

3. 高兼容性與安全認證
   符合 IEC/EN 61643-21/22 標準，適配C1/C2/C3/D1類應用場景，適用于最高24V交直流信號系統。通過 SIL 2/3 功能安全認證及 ATEX防爆認證，滿足石油化工、風電等嚴苛環境的防爆需求。

三、典型應用場景

1. 工業控制系統：保護PLC、DCS系統中的模擬量（4-20mA）及數字量信號線路，避免傳感器、執行器因浪涌損壞。
2. 能源與基礎設施：適用于光伏逆變器、充電樁的直流側信號保護，以及風電設備的振動監測信號防護。
3. 通信網絡：兼容RS-485、Profibus等總線信號，保障數據傳輸?shù)姆€(wěn)定性。

四、安裝與選型建議

• 安裝規范：建議將底座安裝在信號線入口端，確保接地路徑最短化。使用 V-TSET測試儀 可現場驗證模塊性能，符合IEC 62305維護要求。
• 配套模塊推薦：根據電壓等級可選配180VAC/DC專用模塊（如8924660000等型號）。
• 擴展配件：橫聯件 QB 17,8/2（1309470000）可優化多組遙信接線效率，而 VSPC LOCKING CLIP（1317340000）增強模塊抗震性，適用于風電等高振動場景。

五、技術優勢總結

魏德米勒VSPC BASE 2CL FG以 模塊化架構 為核心，結合 免工具安裝 和 智能監控功能，為交直流信號系統提供了全生命周期的防護解決方案。

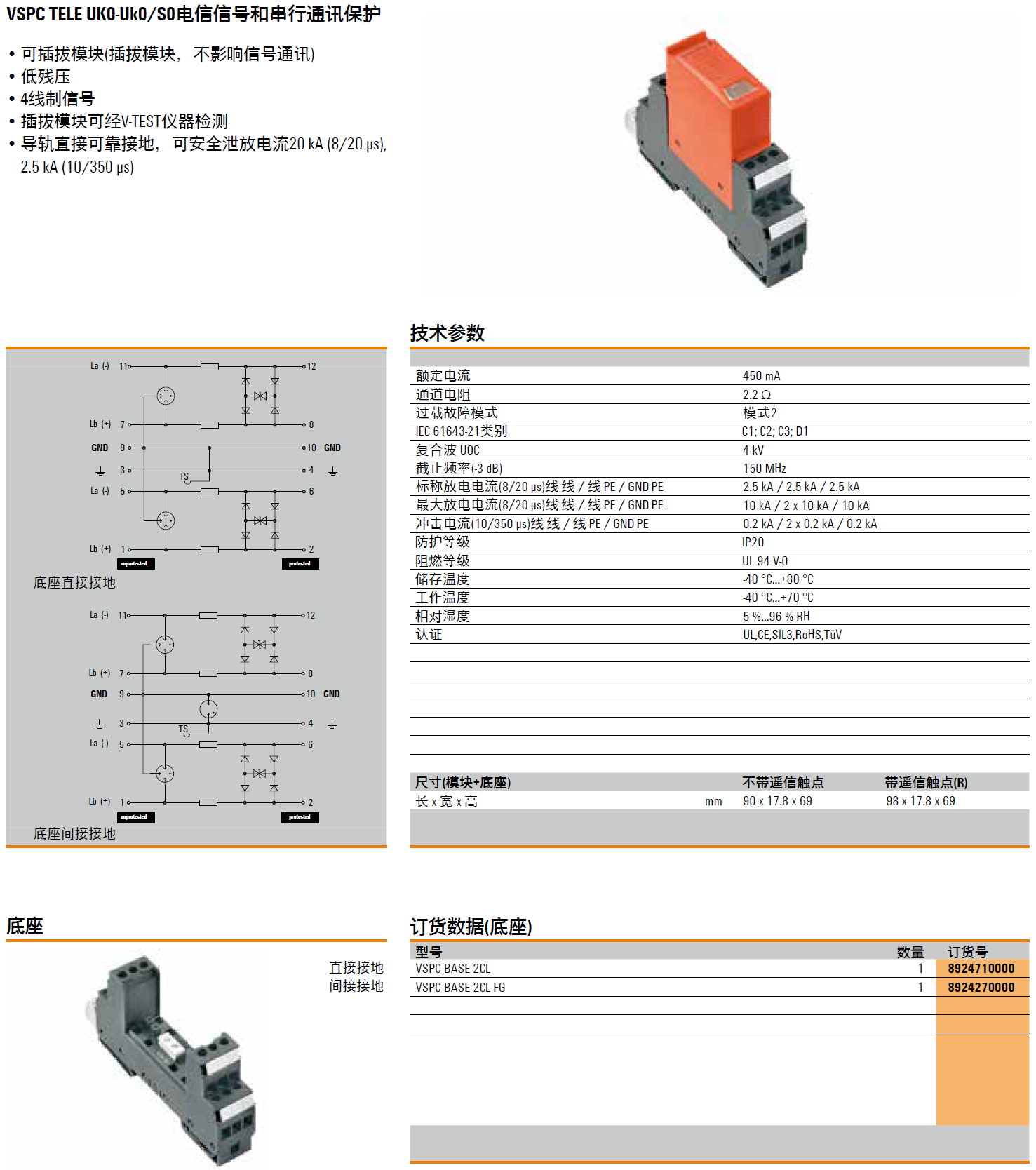

產品型號(貨號)：VSPC BASE 2CL(8924710000)，VSPC BASE 2CL FG(8924270000)
