一、產品概述

魏德米勒（Weidmuller）推出的VSSC6 TR LD MOV 12VDC是一款專為數字信號電路設計的電涌保護器，旨在為低電壓直流系統（12V DC）提供高效的電涌防護。該產品屬于魏德米勒VSS系列，采用金屬氧化物壓敏電阻（MOV）技術，結合緊湊型導軌安裝設計，適用于工業自動化、儀器儀表及通信系統等領域，確保設備免受瞬態過電壓和浪涌電流的損害。

二、核心技術：MOV與快速響應機制

1. 金屬氧化物壓敏電阻（MOV）技術
   MOV作為核心保護元件，在正常電壓下呈現高阻抗特性，當電壓超過閾值（12V DC）時，其阻抗迅速降低，將浪涌電流泄放到地線，從而限制設備端電壓峰值。VSSC6 TR LD MOV的壓敏電壓誤差控制在±10%以?xún)?nèi)，確保精準觸發保護。
2. 高瞬態放電能力
   該保護器支持線-地（Line-PE）和線-線（Line-Line）放電，最大脈沖電流分別達10kA（8/20μs），可抵御高達20kA的瞬態浪涌沖擊。
3. 快速恢復與低殘留電壓
   響應時間≤25ns，脈沖恢復時間不超過15ms，顯著降低異常工況對設備的影響，保障系統快速恢復穩定運行。

三、核心優勢

1. 工業級防護設計
   • 寬溫域適應性：工作溫度范圍覆蓋-40℃至+70℃，存儲溫度擴展至-40℃至+80℃，支持極端工業環境應用。
   • 高防護等級：IP20防護外殼，符合UL94 V-0阻燃標準，防止灰塵侵入并降低火災風險。
2. 緊湊結構與便捷安裝
   • 尺寸為6.2mm×81mm×88.5mm（長×寬×高），自重僅40.2g，支持TS 35導軌安裝，節省控制柜空間。
   • 采用螺釘連接（Torx T15接口），簡化接線流程并提升可靠性。
3. 多重認證與兼容性
   通過無鉛認證，兼容IEC/EN 61643等國際標準，適用于RS232、RS485等數字接口的過壓保護。

四、典型應用場景

1. 工業自動化控制系統
   為PLC、傳感器、伺服驅動器等12V直流供電設備提供浪涌防護，防止因電網波動或雷擊導致的信號干擾。
2. 通信與數據接口保護
   適用于RS232、CAN總線等低速數據線路，降低因電涌引發的數據傳輸錯誤或硬件損壞風險。
3. 儀器儀表與監測系統
   在電力監控、環境監測等場景中，保護精密儀器免受瞬態電壓沖擊，延長設備壽命。

五、安裝與維護建議

• 安裝要求：確保接地系統可靠，浪涌保護器需靠近被保護設備安裝，以縮短泄放路徑。
• 狀態監測：定期檢查保護模塊的物理狀態（如變色、開裂），結合魏德米勒智能電涌保護器的物聯網功能（如VPU AC IoT系列），可實時監控保護器性能并預警失效風險。

六、總結

魏德米勒VSSC6 TR LD MOV 12VDC憑借其高放電能力、快速響應及工業級防護設計，成為數字信號電路浪涌保護的理想選擇。

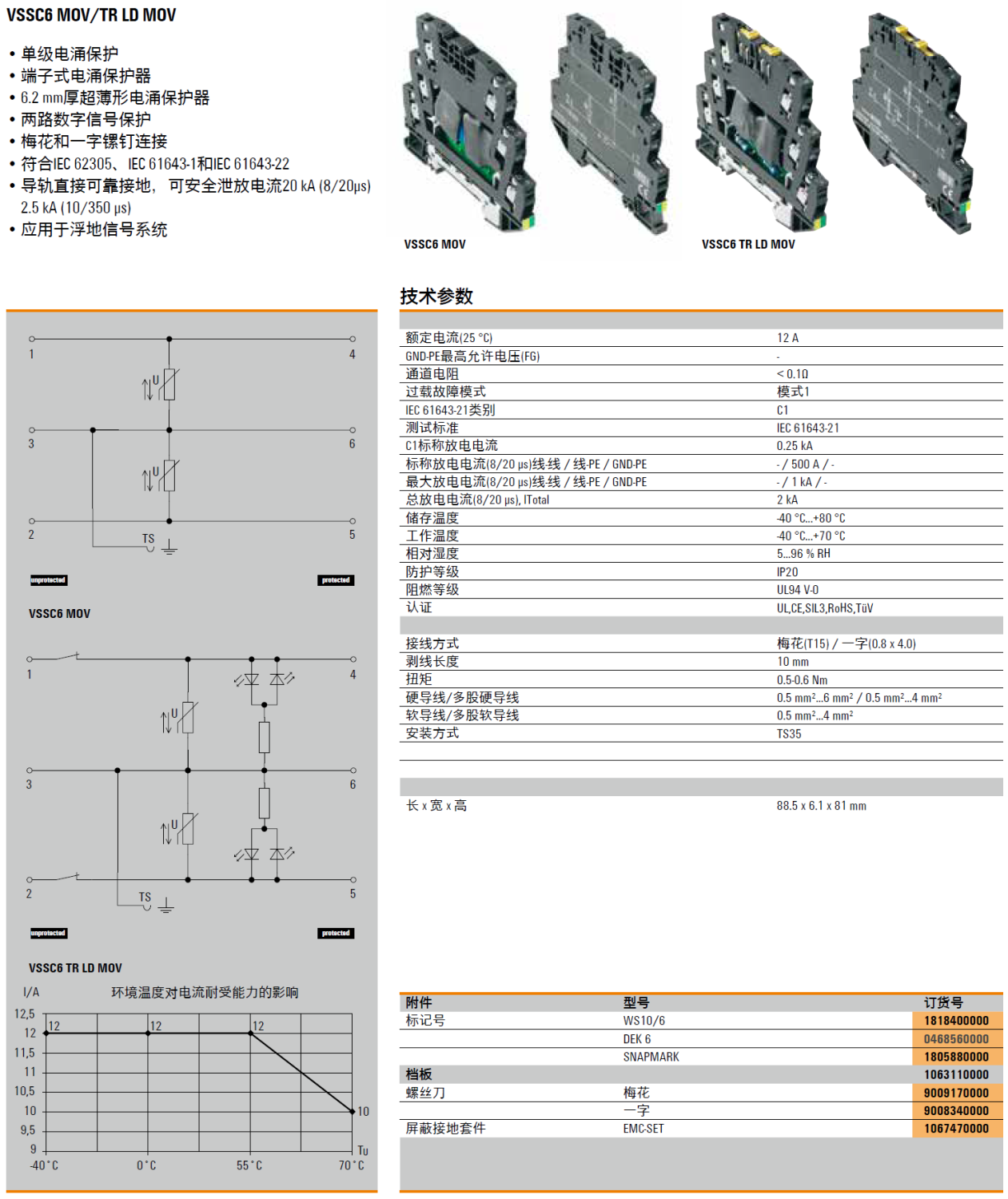

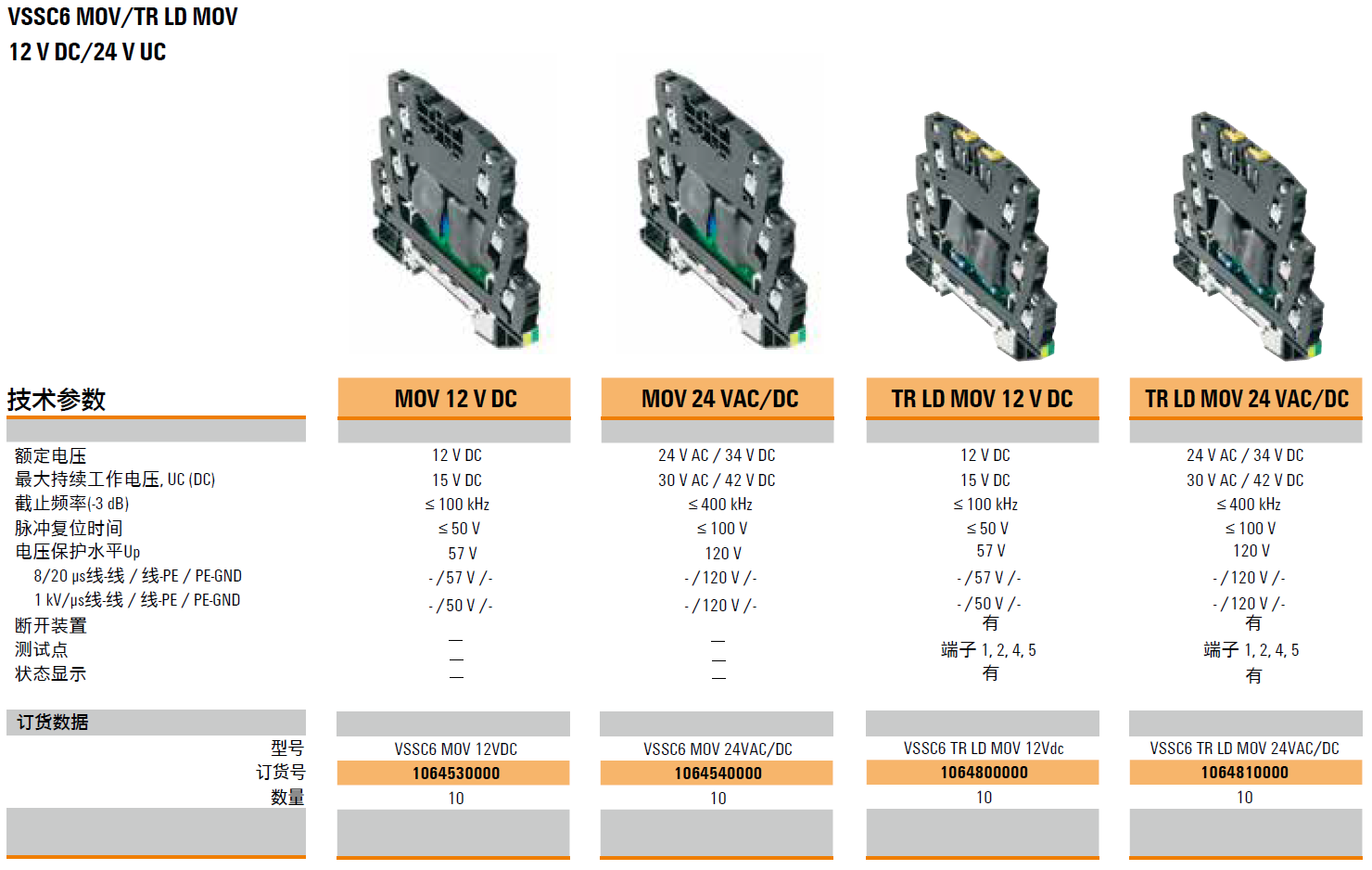

產品型號(貨號)：VSSC6 MOV 12VDC(1064530000)，VSSC6 MOV 24VAC/DC(1064540000)，VSSC6 TR LD MOV 12VDC(1064800000)，VSSC6 TR LD MOV 24VAC/DC(1064810000)，檔板(1063110000)，WS10/6(1818400000)，DEK 6(0468560000)，SNAPMARK(1805880000)，梅花螺絲刀(9009170000)，一字螺絲刀(9008340000)，EMC-SET(1067470000)
