一、產品概述

CITEL西岱爾DAC1-13VGS-31-385是一款專為交流電源系統設計的高性能電涌保護器（SPD），屬于Type1+2+3類復合型防雷裝置。該產品采用CITEL獨有的VG技術，具備無續流、無漏流特性，可廣泛應用于智能樓宇、工業配電系統、通信基站等場景，為電氣設備提供多級雷電及瞬態過電壓防護。

二、核心技術特點

1. 多級保護設計
   DAC1-13VGS-31-385集成氣體放電管（GDT）與瞬態電壓抑制二極管（TVS），通過多級分流和鉗位技術，實現對電涌電流的快速泄放（響應時間≤1ns）和殘壓控制（電壓保護水平低至1.5kV），確保設備免受雷擊或開關操作引起的瞬態過電壓損壞。

2. 高耐受性與穩定性

   • 通流能力：標稱放電電流（In）20kA，最大放電電流（Imax）50kA，總沖擊電流（Itotal）50kA，可重復承受高能電涌沖擊。

   • 持續工作電壓：支持385Vac的大持續工作電壓（Uc），并在暫態過電壓（TOV）條件下耐受440Vac長達120分鐘，適應復雜電網環境。

3. 智能故障指示與維護便捷性
   產品配備可視化的故障指示窗口（正常狀態為白色，故障時變?yōu)榧t色），并采用可插拔模塊設計，故障后僅需更換模塊即可恢復功能，無需停機維護，顯著降低運維成本。

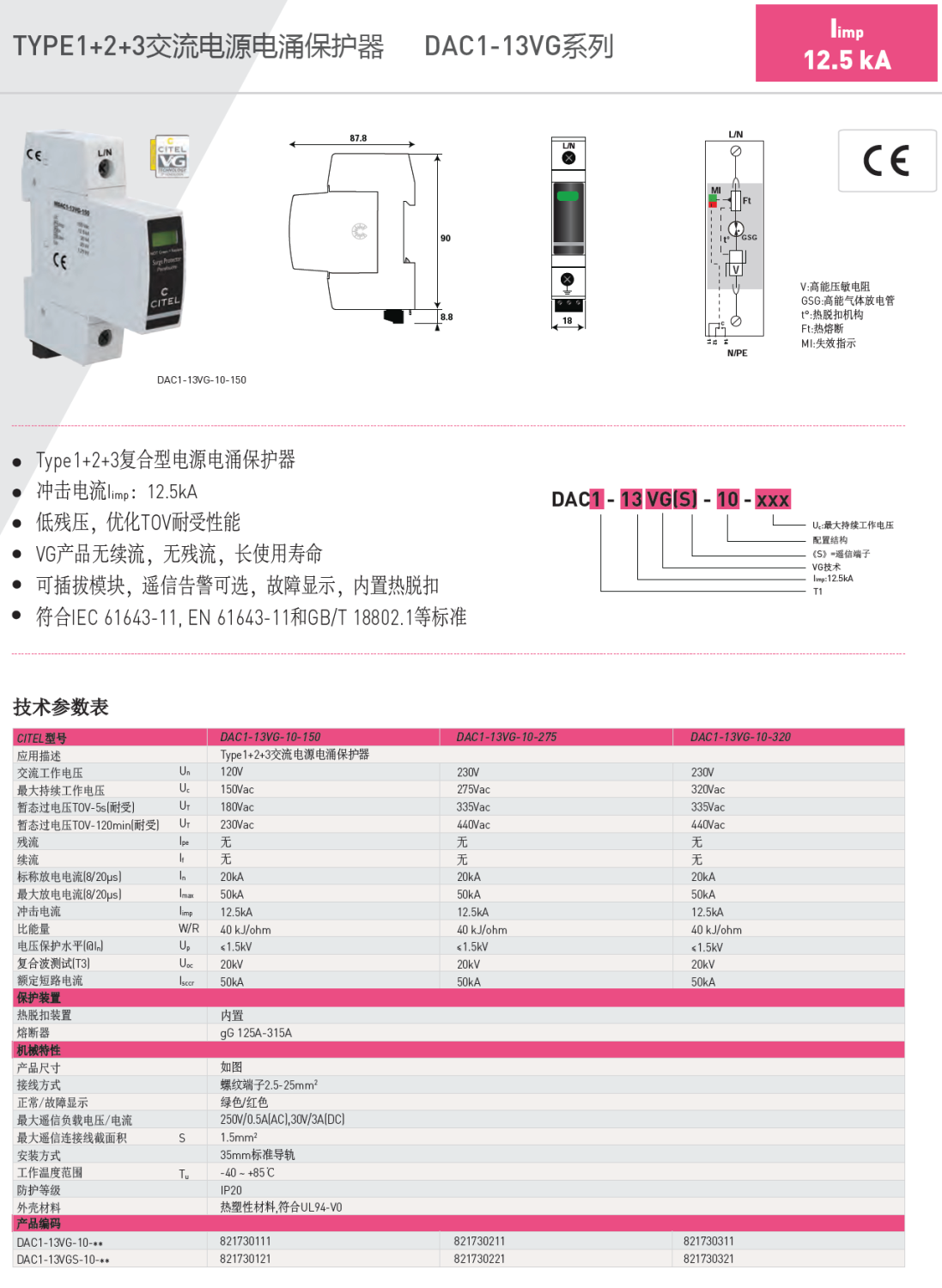

三、關鍵參數與認證

（注：部分參數參考同系列DAC1-13VG型號設計）

四、典型應用場景

1. 智能樓宇配電系統
   用于保護主配電盤（如電梯、安防系統、消防設備），防止雷電感應過電壓導致設備宕機或數據丟失。

2. 工業自動化控制
   適用于SCADA系統、PLC控制柜及傳感器網絡，確保工業控制設備在惡劣電磁環境下的穩定運行。

3. 通信基站與數據中心
   為通信交換機、調制解調器及POE供電設備提供端到端防護，避免信號傳輸中斷或硬件損毀。

五、安裝與維護建議

• 安裝要求：需根據IEC 61643-22標準進行雷電風險評估，優先部署于配電系統入口端，確保接地電阻≤10Ω。

• 維護策略：定期通過專業儀器檢測殘壓和泄漏電流，故障模塊更換后需重新測試保護性能。

六、結語

CITEL DAC1-13VGS-31-385憑借其高可靠性、模塊化設計及智能化故障管理，成為現代電力與通信系統雷電防護的理想選擇。通過多級協同保護和標準化兼容設計，該產品不僅提升了設備安全性，還降低了全生命周期運維復雜度，是應對復雜電磁環境挑戰的前沿解決方案。

  產品型號

DAC1-13VGS-10-150，DAC1-13VGS-10-275，DAC1-13VGS-10-320

DAC1-13VGS-11-150，DAC1-13VGS-11-275，DAC1-13VGS-11-320，DAC1-13VGS-11-385

DAC1-13VGS-20-150，DAC1-13VGS-20-275，DAC1-13VGS-20-320，DAC1-13VGS-20-385

DAC1-13VGS-30-150，DAC1-13VGS-30-275，DAC1-13VGS-30-320

DAC1-13VGS-31-150，DAC1-13VGS-31-275，DAC1-13VGS-31-320，DAC1-13VGS-31-385

DAC1-13VGS-40-150，DAC1-13VGS-40-275，DAC1-13VGS-40-320，DAC1-13VGS-40-385
