產品概述

DS220-320/G是一款由CITEL西岱爾公司設計的緊湊型單相電源電涌保護器（SPD），專為低壓配電系統提供雷電及瞬態過電壓保護。該產品結合Type2+3復合保護技術，適用于工業、商業及民用電力系統的關鍵設備防護，如配電柜、通信基站、數據中心等場景。其緊湊型設計（18mm 2模寬度）大幅節省安裝空間，同時支持可插拔模塊化維護，顯著提升使用便利性。

核心功能與技術優勢

1. 復合防護能力
   DS220-320/G支持差模（L-N）和共模（L/N-PE）雙重保護模式，可有效應對雷電感應、開關操作過電壓等瞬態沖擊。其放電電流參數為In=20kA、Imax=40kA（8/20μs波形），能夠快速泄放高能浪涌電流，保護后端設備免受損壞。

2. 智能狀態監測
   產品內置熱脫扣裝置和故障指示功能。當電涌保護器因過載或老化失效時，模塊會自動切斷電路并觸發視覺告警（如色標變化）或遙信信號輸出，便于運維人員快速定位故障并更換模塊，確保系統持續安全運行。

3. 高兼容性與標準化設計

   • 符合IEC 61643-11、UL 1449 ed.4及GB/T 18802.1等國際與國家標準，確保防護性能的可靠性。

   • 支持35mm導軌安裝，兼容主流配電柜布局，且模塊化設計支持熱插拔更換，無需斷電即可維護。

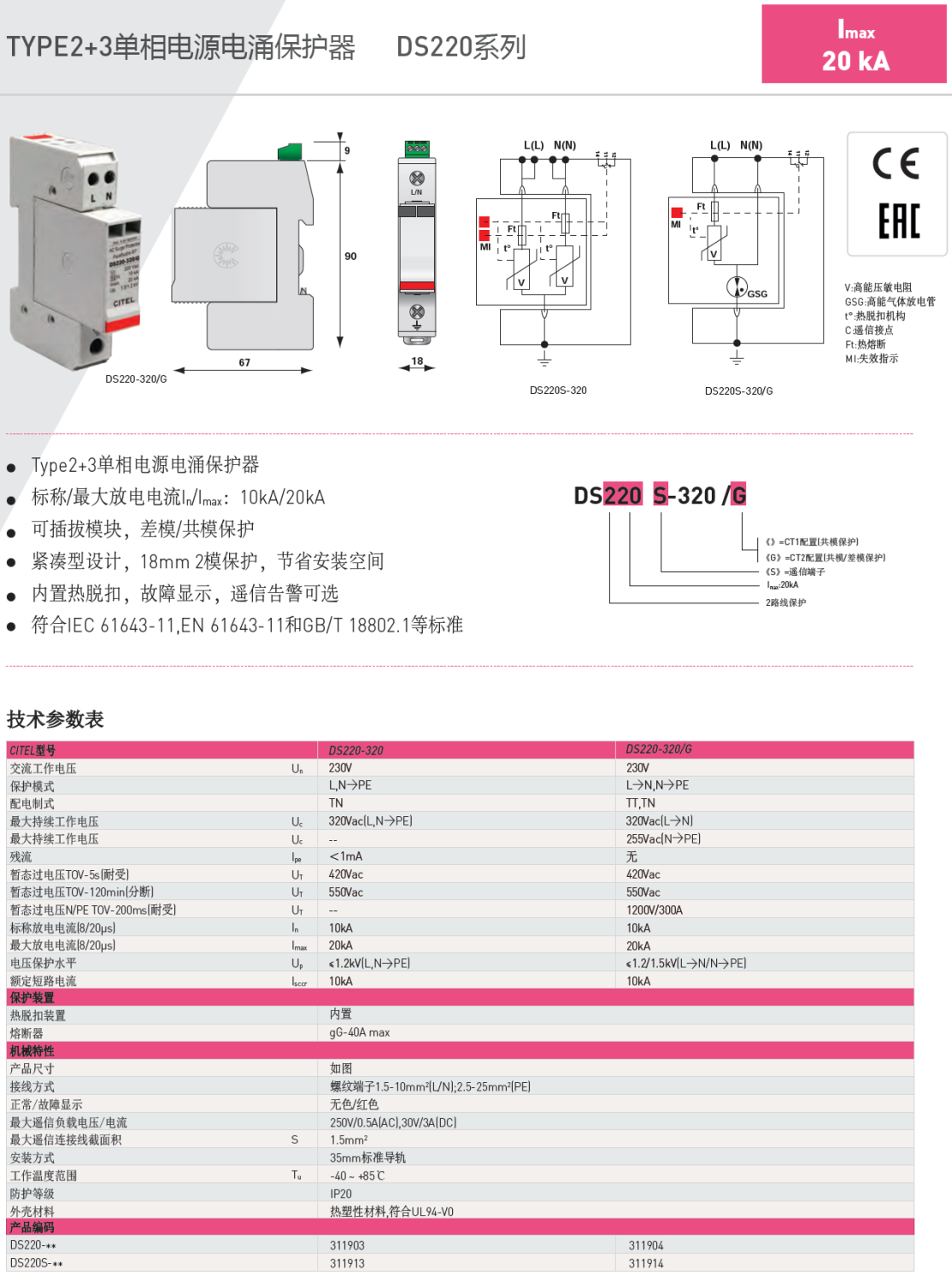

技術參數

應用場景與選型建議

1. 典型應用場景

   • 工業配電系統：安裝在配電柜進線側，作為二級防護設備，抵御感應雷擊和操作過電壓。

   • 通信基站：保護基站電源線路免受雷電感應沖擊，確保無線設備連續運行。

   • 數據中心：與三級SPD配合使用，形成分級防護體系，保障服務器及網絡設備安全。

2. 安裝注意事項

   • 接地要求：接地電阻需≤10Ω，確保浪涌能量有效泄放。

   • 級間協調：若與其他SPD級聯使用，建議與上一級保護器保持至少5米線路距離，或加裝去耦裝置以優化能量分配。

維護與升級

DS220-320/G采用模塊化設計，支持快速更換故障模塊，減少停機時間。運維人員可通過定期檢查指示窗口狀態（正常為白色，故障為紅色）或遙信信號判斷設備健康狀況。此外，產品耐受多次電涌沖擊，無需頻繁維護，適合高可靠性要求的場景。

總結

DS220-320/G單相電源電涌保護器憑借其緊湊結構、高防護等級和智能化監測功能，成為現代電力系統防雷保護的核心組件之一。無論是工業配電還是精密電子設備防護，該產品均能提供高效、穩定的浪涌抑制能力，滿足多場景下的安全需求。通過合理選型與規范安裝，可顯著降低設備損壞風險，提升系統整體可靠性。

產品型號： DS220-320，DS220-320/G，DS220S-320，DS220S-320/G
