一、產品定位與核心功能

DS44S-1100/M是一款Type 1+2復合型交流電源電涌保護器，專為1100V AC工業級供電系統設計，適用于LPZ0-LPZ1（一級防護）至LPZ1-LPZ2（二級防護）的多層級場景（如高壓配電柜、新能源逆變器輸入端、軌道交通牽引供電等）。其核心功能包括：

• 多級協同防護：集成氣體放電管（GDT）與壓敏電阻（MOV），實現雷擊電流疏導與殘壓抑制的雙重保障。
• 全向浪涌抑制：支持三相L/N線及中性線全向防護，有效應對雷擊、靜電放電（ESD）及操作過電壓。
• 智能狀態監測：內置故障指示燈與可選遙信模塊，實時反饋SPD失效狀態，降低運維成本。
• 超低功耗與長壽命：靜態功耗＜0.05W，MTBF（平均無故障時間）＞10萬小時，保障長期穩定運行。

二、技術亮點與參數優勢

1. 精準適配工業級交流系統

   • 標稱放電電流（Iimp）：180kA（雙向，10/350μs），可抵御直擊雷產生的超高能量沖擊。
   • 電壓保護水平（Up）：≤1.8kV（@180kA），顯著降低殘壓對精密設備的威脅。
   • 持續工作電壓（Un）：1100V AC，適配高壓電機、變頻器等工業設備。

2. 多級防護與能量管理

   • Type 1防護：前端GDT快速導通雷擊電流至接地，避免主電路受損。
   • Type 2防護：后端MOV精準鉗制殘壓，確保設備安全運行電壓。
   • 能量吸收值：最高可達1200J（IEC 62305標準），遠超普通SPD的200J上限。

3. 智能化與模塊化設計

   • 熱插拔結構：支持不中斷供電更換故障模塊，提升維護效率。
   • 遠程監控：通過RS485或Modbus協議集成至SCADA系統，實現集中化運維管理。

4. 綠色環保與合規認證

   • 符合RoHS環保指令，采用無鉛化工藝，助力綠色能源項目可持續發展。
   • 通過CE、UL 1449-2nd Edition（RU認證），滿足全球主流市場安全要求。

三、典型應用場景

• 工業自動化：保護高壓電機、PLC、工業機器人等設備免受開關浪涌或雷擊沖擊。
• 新能源發電：光伏電站逆變器、風電變流器輸入端防護，抵御雷擊與電網波動。
• 軌道交通：牽引供電系統、信號電源防護，保障列車控制系統安全運行。
• 高壓輸配電：變電站設備輸入端防護，降低操作過電壓對關鍵設備的損害。
• 數據中心：UPS前端防護，確保服務器電源鏈路穩定運行。

四、安裝與維護指南

1. 安裝要求

   • 接線規范：三相L/N線獨立接入，避免相間短路；前端需串聯Type 1 SPD（如金屬氧化物避雷器）。
   • 接地要求：PE接地線截面積≥25mm2，接地電阻＜0.5Ω，確保雷電流快速泄放。

2. 日常維護

   • 狀態監測：通過本地指示燈（綠色/紅色）或遠程系統實時查看SPD狀態，紅色常亮需立即更換。
   • 定期測試：每半年使用專業儀器驗證標稱放電電流（Iimp）與能量吸收性能。

五、合規性與認證

DS44S-1100/M嚴格遵循IEC 61643-11（Type 1）、IEC 61643-22（Type 2）、GB/T 18802.1/22等國際/國家標準，并通過CE、UL 1449-2nd Edition（RU認證），滿足全球工業級市場準入要求。

結語
DS44S-1100/M交流電源電涌保護器以“多級防護、智能運維、綠色高效”為核心，為1100V工業級交流系統提供了全方位的安全解決方案。無論是應對極端天氣威脅，還是保障復雜電網環境中的設備穩定運行，選擇DS44S-1100/M，即是為關鍵基礎設施筑起了一道智能化、可持續的安全屏障。

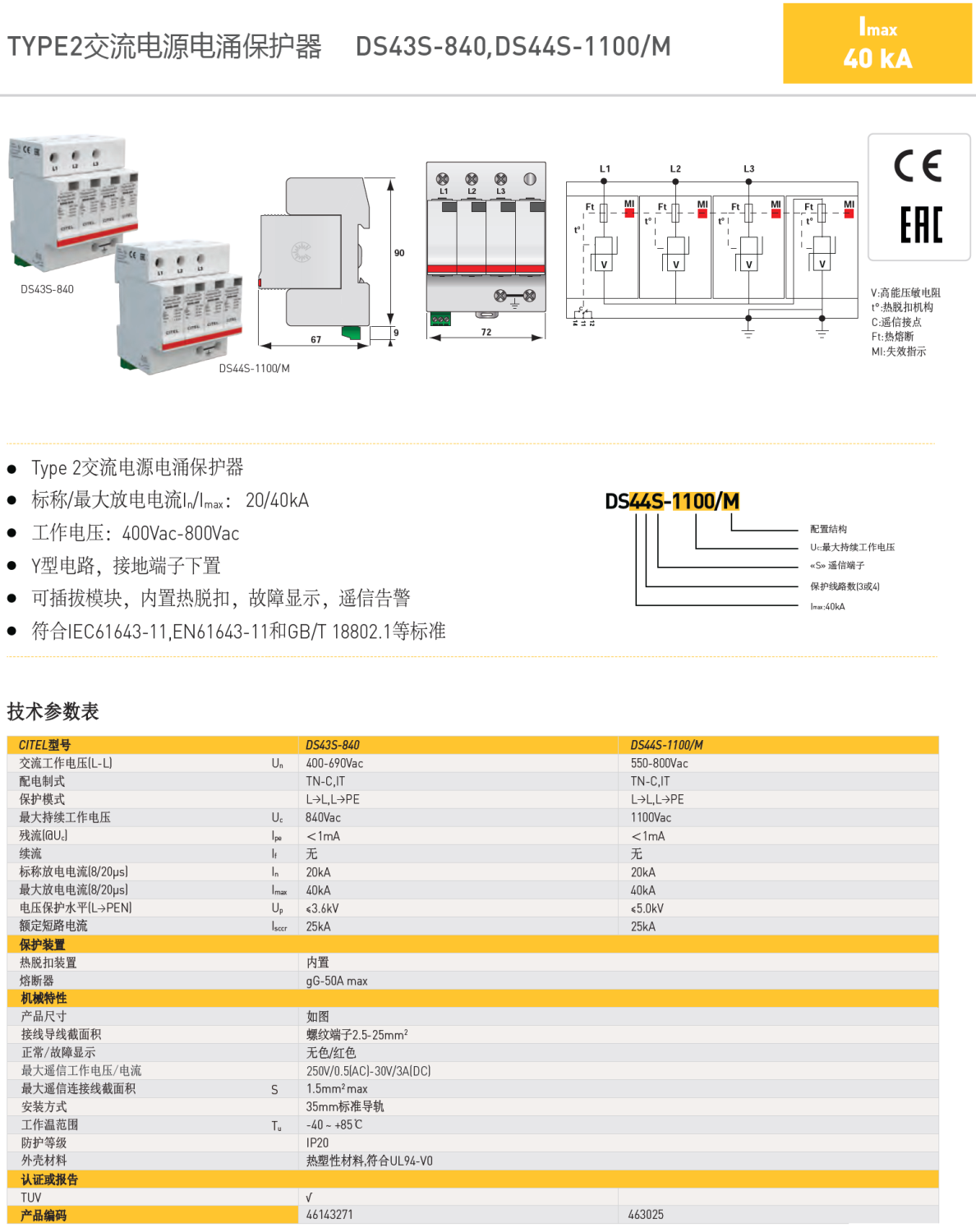

產品型號： DS43S-840，DS44S-1100/M
