一、產品概述

RJ45S-E100/4-F是德國OBO（歐寶）原廠生產的網絡信號防雷器，專為雙絞線以太網絡設計，適用于10Base-T或100Base-T網絡設備（如交換機、路由器、服務器等），可有效防護因雷電感應、電力系統操作過電壓等引起的浪涌沖擊。該產品采用模塊化設計，支持35mm導軌安裝，具備高可靠性與便捷維護特性。

---

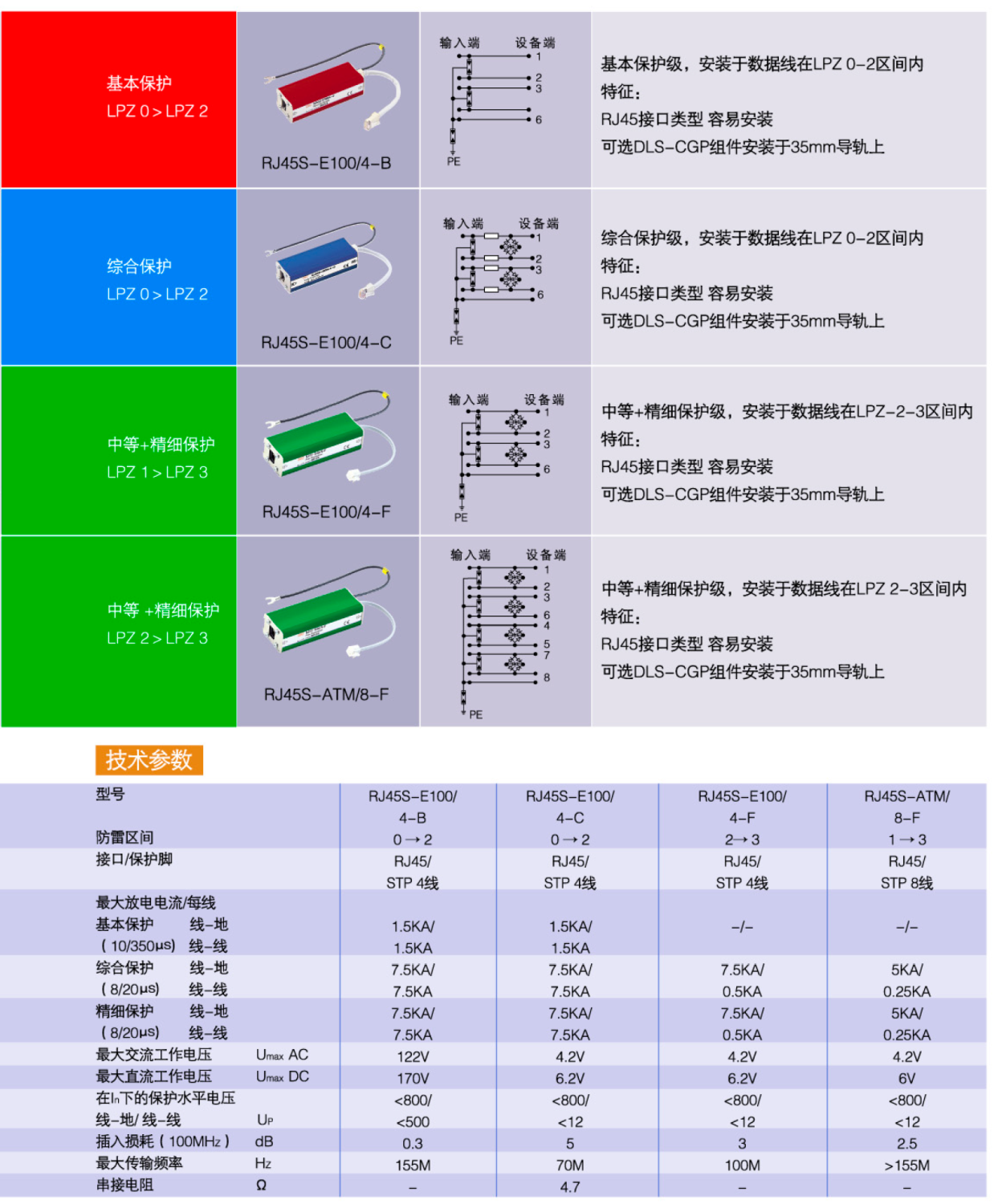

二、核心技術與參數

1. 防護性能

   • 標稱放電電流（In）：5kA（8/20μs），最大放電電流（Imax）：10kA，可承受瞬時高強度雷擊。
   • 電壓保護水平（Up）：≤12V，確保過電壓被有效限制在設備耐受范圍內。
   • 響應時間：≤10ns，實現納秒級快速保護。

2. 接口與兼容性

   • 接口類型：RJ45標準接口，保護腳為1、2、3、6號線，兼容百兆網絡傳輸。
   • 傳輸速率：支持10/100Mbps，適用于主流網絡設備。

3. 安裝與接地

   • 支持串聯安裝，需確保接地電阻≤4Ω，并與電源地線形成等電位連接。
   • 推薦線纜走線最短路徑（≤1.5米），避免二次耦合。

---

三、工作原理

該防雷器采用多級保護機制：

• 正常狀態：呈現高阻抗，不影響信號傳輸。
• 過電壓觸發：雷電或浪涌電壓通過時，內部半導體放電管和壓敏電阻導通，將電流泄放至大地。
• 自動恢復：雷電過后，器件自動恢復高阻狀態，保障設備持續運行。

---

四、應用場景

• 網絡核心設備：保護交換機、路由器等關鍵節點免受雷擊損害。
• 終端設備防護：適用于服務器、遠程終端、通信基站等場景。
• 工業環境：滿足電力系統、通信機房等高電磁干擾環境的防護需求。

---

五、產品優勢

1. 高可靠性：采用德國OBO原廠技術，內置熱脫扣裝置，老化后自動脫扣，避免火災風險。
2. 便捷維護：模塊化設計支持帶電插拔，雷電計數器可記錄沖擊次數，狀態指示燈實時顯示工作狀態。
3. 兼容性廣：適配多種網絡拓?fù)浣Y(jié)構，支持差模與共模雙重防護。

---

六、安裝與維護建議

1. 安裝規范：
   • 遵循“IN”（輸入）與“OUT”（輸出）標識，確保線纜方向正確。
   • 接地線需短而直，推薦使用1.5mm2以上銅纜。
2. 定期檢查：
   • 每季度檢測防雷器狀態，若出現信號衰減或中斷，需立即更換。
   • 配合機房等電位連接設計，降低地電位差引發的二次損害風險。

---

結語

RJ45S-E100/4-F OBO網絡信號防雷器憑借其卓越的防護性能、靈活的安裝方式及智能化維護功能，成為網絡設備防雷保護的優選方案。合理部署該產品，可顯著降低雷電災害對通信系統的影響，保障網絡穩定運行。

產品型號：RJ45S-E100/4-F
