一、設計原則與規范依據

1. 綜合防護原則
   方案遵循《通信局(站)防雷接地工程設計規范》（YD/T 5098-2005）、《建筑物防雷設計規范》（GB 50057）及《雷電電磁脈沖的防護》（IEC 61312），采用“前端攔截+傳輸屏蔽+末端精細保護”策略，構建覆蓋直擊雷、感應雷及地電位反擊的全鏈路防護體系。

2. 負荷分級與供電可靠性

   • 基站設備需滿足一級負荷供電要求，采用雙路市電+柴油發電機組+UPS不間斷電源冗余設計，確保雷電期間持續供電。
   • 關鍵設備（如核心交換機、傳輸設備）增設獨立應急電源，嚴禁與其他負荷接入同一供電系統。

二、直擊雷防護方案

1. 接閃器部署

   • 基站鐵塔頂端安裝φ30mm鍍鋅圓鋼避雷針，通過立桿接地引下線與接地網連接，保護半徑≥60米。
   • 鐵塔附近無避雷針時，優先采用避雷網作為建筑物的接閃器，網格尺寸≤10m×10m。

2. 接地系統優化

   • 采用垂直接地極+水平接地網組合方案，接地電阻≤5Ω（高土壤電阻率區域采用降阻劑），接地網面積≥50m×50m。
   • 鐵塔地網、機房地網及變壓器地網需相互焊接連通，形成聯合接地系統，減少地電位差。

三、內部防雷措施

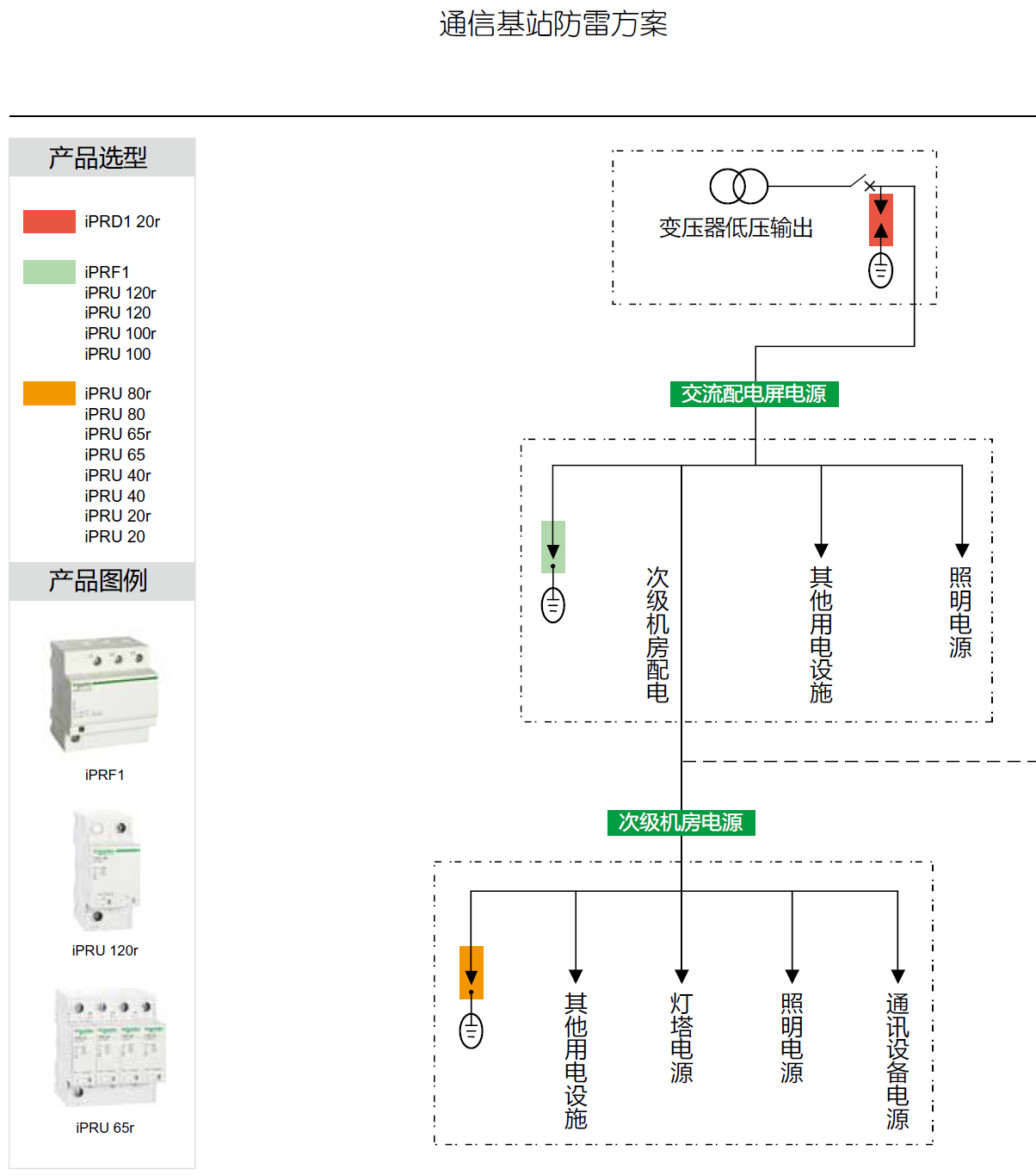

1. 多級SPD配置

   • 一級防護（總配電）：安裝三相電源避雷箱（通流容量80kA@8/20μs），保護變壓器及總配電柜。
   • 二級防護（樓層配電）：配置模塊式電源電涌保護器（通流容量40kA），覆蓋傳輸設備、基站收發信臺（BTS）等。
   • 三級防護（設備前端）：終端設備加裝精細電源防雷插座（通流容量10kA），限制殘壓至設備耐受范圍。

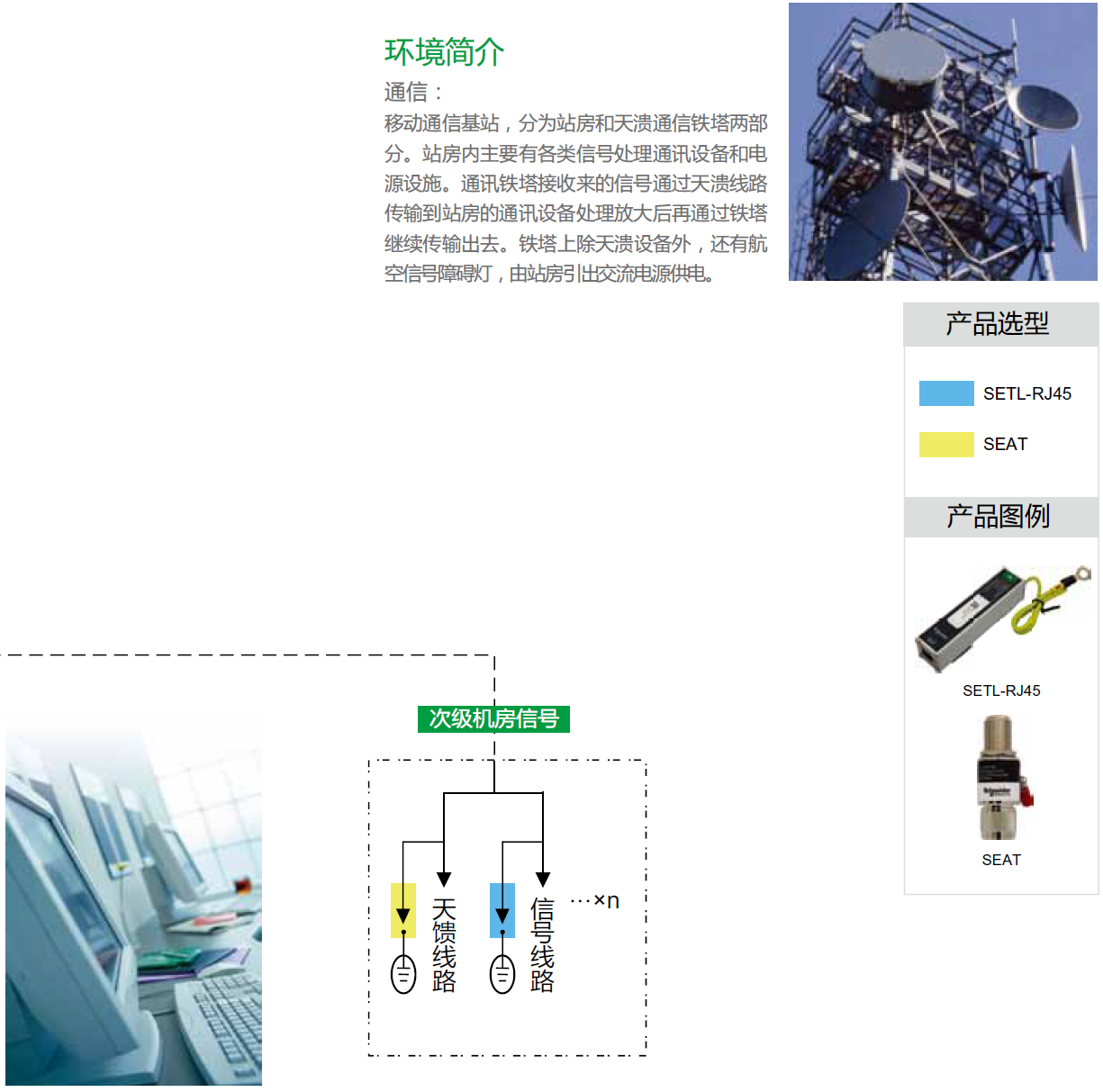

2. 傳輸線路防護

   • 電源線、天饋線及信號線采用金屬屏蔽層，埋地進出機房并就近接地。
   • 天饋線加裝高頻避雷器，同軸電纜兩端接地，抑制感應雷侵入。

3. 等電位連接與屏蔽

   • 機房?jī)?nèi)金屬管道、設備外殼、走線架等與接地網連接，消除電位差。
   • 對敏感設備（如核心交換機）機房采用金屬屏蔽網，屏蔽層可靠接地。

四、智能監測與長效運維

1. 物聯網集成

   • 部署防雷云平臺，實時監測雷電活動、接地電阻及SPD狀態，聯動關閉非必要設備并啟動應急程序。
   • 歷史雷電數據存儲6個月，支持導出分析，優化防護策略。

2. 定期檢測與維護

   • 每季度檢查接地電阻、避雷器狀態，雷擊計數器超閾值時立即更換模塊。
   • 雷雨季前完成防雷裝置檢測，確保設備有效性。

五、實施建議與成本效益

1. 部署要點

   • 避雷針與接地體安裝需符合YD/T 5098標準，接地線截面積≥16mm2。
   • 信號線與電源線嚴格區分，避免接反導致功能異常。

2. 成本效益

   • 初始投資約12萬元（含防雷器、接地施工及智能監測設備），設備損壞率預計降低至1.5%以下，2年內收回成本。

結語

通信基站防雷方案通過“多級防護+智能監測+全場景適配”，實現從直擊雷攔截到電源供電的全鏈路保護。無論是應對極端天氣、電網波動，還是保障公共安全連續運行，該方案均能顯著降低雷電災害風險，提升系統可靠性。

通信基站防雷方案設計依據

IEC62305《雷電保護標準》
XQ3-2000《氣象信息系統雷擊電磁脈沖防護規范》
YD5068-98《移動通信基站防雷與接地設計規范》
YD 2011-93《微波站防雷與接地設計規范》
GB50343-2012 《建筑物電子信息系統防雷技術規范》
GB50057-2010 《建筑物防雷設計規范》
GB50174-2008《電子計算機機房設計規范》
YDJ 26-89《通信局（站）接地設計暫行技術規定》
GB 50169-2006 《電氣裝置安裝工程接地裝置施工及驗收規范》
